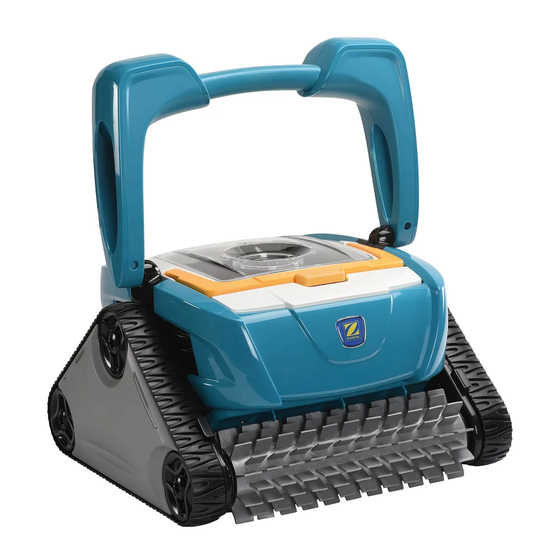

- Seite 1 CyclonX™ Installations- und Gebrauchsanweisung - Deutsch Elektrischer Schwimmbadreiniger Übersetzung der französischen Originalanleitung Weitere Unterlagen unter: www.zodiac.com H0426500_REVG - 2021/03 - EM11 --...
- Seite 2 WARNHINWEISE ALLGEMEINE WARNHINWEISE • Durch die Nichteinhaltung der Warnhinweise können die Geräte im Schwimmbad beschädigt oder schwere bis tödliche Verletzungen verursacht werden. • Nur ein qualifizierter Fachmann in den betreffenden technischen Bereichen (Elektrik, Hydraulik, Kältetechnik) ist befugt, dieses Verfahren vorzunehmen. Der qualifizierte Techniker muss beim Eingriff am Gerät eine persönliche Schutzausrüstung (z.B.
- Seite 3 WARNMELDUNGEN IN ZUSAMMENHANG MIT ELEKTRISCHEN GERÄTEN • Die Stromversorgung Gerätes muss durch eine eigene Fehlerstromschutzeinrichtung von 30 mA gemäß den am Installationsort geltenden Normen geschützt werden. • Zum Anschluss des Gerätes kein Verlängerungskabel verwenden; es direkt an einen passenden Versorgungsstromkreis anschließen. •...
- Seite 4 WARNHINWEIS HINSICHTLICH DER VERWENDUNG EINES REINIGERS IN EINEM SCHWIMMBECKEN MIT VINYLVERKLEIDUNG • Bevor Sie den neuen Reiniger installieren, prüfen Sie gründlich die Beckenverkleidung. Wenn die Auskleidung stellenweise abblättert oder wenn Sie Kies, Falten, Wurzeln oder Korrosion aufgrund von Metall auf der Innenseite der Auskleidung feststellen oder wenn Sie bemerken, dass der Untergrund (Boden und Wände) beschädigt ist, müssen Sie zuerst die nötigen Reparaturen durchführen lassen oder die Auskleidung durch einen qualifizierten Fachmann austauschen lassen.
- Seite 5 Diese Dokumente müssen während der gesamten Lebensdauer des Gerätes zur Bezugnahme • aufbewahrt und immer mit dem Gerät weitergegeben werden. Es ist verboten, dieses Dokument ohne die Genehmigung von Zodiac® durch welche Mittel • auch immer zu verbreiten oder zu ändern.
- Seite 6 ❶ Kenndaten 1.1 I Beschreibung (x2) (x2) (x2) (x2) RC 4030 - RC 4045 OC 3400 - RC 4100 RC 4300 - RC 4380 RC 4130 RC 4350 OC 3300 TILE RC 4401 RC 4402 RC CA43 - RC 4060 RC 4360 - RC 4370 RX 4350 RC 4400 - RX 4450...
- Seite 7 OC 3300 TILE - OC 3400 RC 4030 - RC 4045 RC 4060 - RC 4380 RC 4400 RC 4100 - RC 4130 Symbol Bezeichnung RC 4401 RC 4300 - RC 4350 RC 4402 RC 4360 - RC 4370 RX 4350 - RX 4450 - RC CA43 Ein-/ Ausschalten des Geräts Anzeige „Kontrolle“...
- Seite 8 1.2.2 Kennzeichnung : Riegel der Filterzugangsklappe „Push’n’Go™“ : Bürsten : Raupenbänder : Griff : Durchsichtiges Fenster (je nach Modell) : Schwimmkabel : Kassetten ❷ Installation 2.1 I Praktische Bedingungen 3.5 Meter Minimum : Steuerbox : Transportwagen : Reiniger : Schwimmkabel : Steckdose : Stromkabel...
- Seite 9 2.2 I Befestigung auf dem Sockel oder Montage des Transportwagens 2.2.1 Befestigung auf dem Sockel 2.2.2 Montage des Transportwagens Montage ohne Werkzeug (x2) (x2) (x2)
- Seite 10 ❸ Bedienung 3.1 I Funktionsweise Der Reiniger ist unabhängig vom Filtersystem und kann autonom betrieben werden. Er wird einfach an das Stromnetz angeschlossen. Er legt einen optimalen Weg im Schwimmbecken zurück, um die Bereiche zu reinigen, für die er vorgesehen ist (je nach Modell: Boden, Wände, Wasserlinie).
- Seite 11 3.4 I Anschluss der Stromversorgung Um die Gefahr von Stromschlag, Feuer oder schweren Verletzungen zu vermeiden, beachten Sie bitte die folgenden Anweisungen: • Es ist nicht zulässig, für den Anschluss der Steuerbox ein Verlängerungskabel zu verwenden. • Achten Sie darauf, dass die Steckdose immer leicht zugänglich ist und dass sie vor Regen und Spritzwasser geschützt ist.
- Seite 12 3.5 I Start des Reinigungszyklus Um jedes Risiko eines Personen- oder Sachschadens zu vermeiden, beachten Sie bitte folgende Anweisungen: • Das Schwimmbecken darf nicht benutzt werden, solange sich das Gerät darin befindet. • Das Gerät darf nicht verwendet werden, während eine Schockchlorung im Schwimmbecken durchgeführt wird.
- Seite 13 3.5.4 Kontrolle der Oberflächenhaftung • Achten Sie darauf, dass der Filter des Reinigers sauber ist, damit das Verhalten des Reinigers nicht beeinträchtigt wird. • Wenn der Reinigungszyklus gestartet ist, beobachten Sie das Verhalten des Reinigers, wenn er an den Wänden hochsteigt und wenn er die Wasserlinie abbürstet.
- Seite 14 3.6 I Den Reinigungszyklus beenden • Um das Gerät nicht zu beschädigen: Ziehen Sie nicht am Kabel, um den Reiniger aus dem Wasser zu holen. Verwenden Sie den Griff. - Lassen Sie das Gerät nach der Verwendung nicht in der prallen Sonne trocknen. - Bei der Lagerung müssen alle Elemente vor Sonneneinstrahlung, Feuchtigkeit und Witterung geschützt sein.
- Seite 15 ❹ Instandhaltung Um schwere Verletzungen zu vermeiden: • Trennen Sie den Reiniger vom Stromnetz. 4.1 I Reinigen des Reinigers • Das Gerät muss regelmäßig mit klarem oder leicht seifenhaltigem Wasser gereinigt werden. Es darf kein Lösungsmittel verwendet werden. • Spülen Sie das Gerät mit reichlich klarem Wasser ab. •...
- Seite 16 4.3 I Reinigen des Propellers Um schwere Verletzungen zu vermeiden: • Trennen Sie den Reiniger vom Stromnetz. • Bei der Handhabung des Propellers müssen unbedingt Schutzhandschuhe getragen werden • Entfernen Sie die Schraube des Gitters (siehe Abbildung • Entfernen Sie das Gitter vorsichtig (siehe Abbildung •...
- Seite 17 4.4 I Ersetzen der Bürsten • Jede Bürste verfügt über Abnutzungsanzeigen. Der Abstand zwischen den Anzeigen und dem Ende der Bürste weist darauf hin, dass die Bürste in Ordnung ist (siehe Abbildung • Wenn die Abnutzungsanzeigen so aussehen wie auf der Abbildung , sind die Bürsten abgenutzt und müssen ersetzt werden.
- Seite 18 4.5 I Ersetzen der Raupenbänder • Bei den Reinigern RX 4350 und RX 4450 muss der Austausch der Raupenbänder durch den Fachhändler vorgenommen werden. • Legen Sie den Reiniger auf die Seite (siehe Abbildung • Fangen Sie bei einem Rad an und ziehen Sie an der Innenseite des Raupenbandes, um es vom Rad zu trennen (siehe Abbildung ).
- Seite 19 ❺ Problembehebung • Bevor Sie sich an Ihren Fachhändler wenden, können Sie im Fall einer Betriebsstörung mithilfe der folgenden Tabellen einfache Überprüfungen vornehmen. • Sollte das Problem dadurch nicht gelöst werden, wenden Sie sich bitte an Ihren Fachhändler. • : Einem qualifizierten Techniker vorbehaltene Maßnahmen 5.1 I Verhaltensweisen des Gerätes Es gibt 3 mögliche Gründe: Im Betrieb liegt der Reiniger...
- Seite 20 5.2 I Benutzeralarme Lösungen LED blinkt: • Prüfen Sie, dass der Reiniger an der Steuerbox angeschlossen ist. Wenn nötig, trennen Sie ihn und schließen Sie ihn wieder an gemäß dem Verfahren. • Prüfen Sie, dass die korrekte Drehbewegung der Bürsten und der Raupenbänder durch nichts gehindert wird (Sand, Kabel usw.).
- Seite 21 Ihr Händler Your retailer Gerätemodell Appliance model Seriennummer Serial number Für weitere Informationen, Produktregistrierung und Kundendienst: For more information, product registration and customer support: www.zodiac.com ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license.
