Vor dem Betrieb
21. Anlage zurückbauen und alle Teile mit Acrylkleber neu
setzen. Rückseite mit der Zimmerwand verkleben. Dabei
die Öffnungen der Hinterlüftung frei lassen.

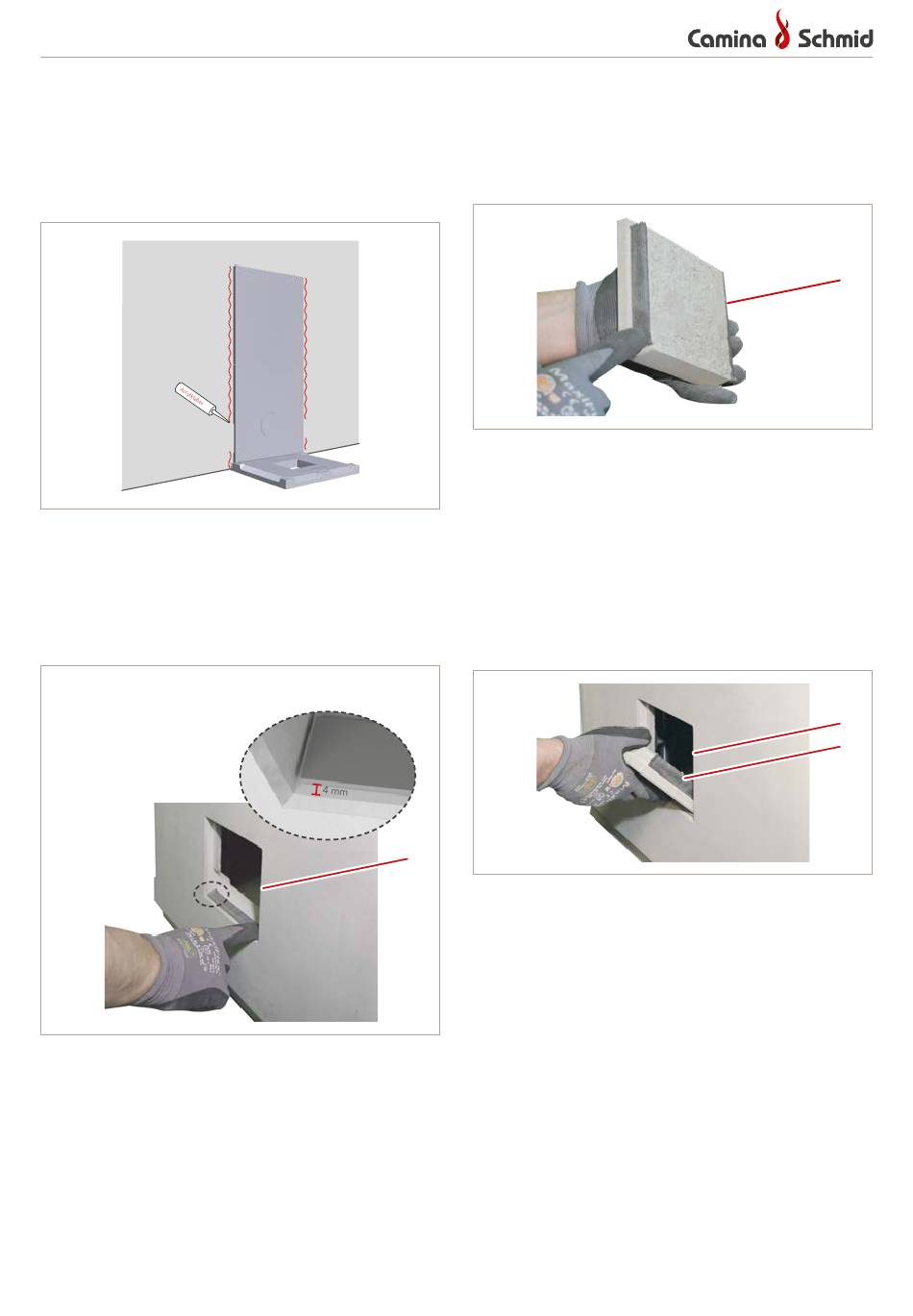

Abb. 48: Rückseite mit Zimmerwand verkleben,
schematische Darstellung
22. Revision Dichtungsband 140 mm im Abstand von 4 mm
unten in beide Revisionsöffnungen vom Unterbauteil (I)
einkleben.
Abb. 49: Revision Dichtungsband 140 mm unten einkleben
Bauteile:
I
= Revisionsöffnung Unterbauteil
26
Ansicht X - von oben
X
23. Revision Dichtungsband 120 mm links und rechts auf
Revisionsdeckel (H) einkleben.
Abb. 50: Revision Dichtungsband 120 mm links und rechts
einkleben
Bauteile:
H = Revisionsdeckel
24. Revisionsdeckel (I) schräg von oben in die Öffnung und
vor die inneren Anschläge drücken. Zur Demontage
der Deckel bitte nur im unteren Bereich auf den Deckel
drücken.
I
Abb. 51: Revisionsdeckel einsetzen
Bauteile:
H = Revisionsdeckel
I
= Revisionsöffnung Unterbauteil
H
I
H
