InstallatIon

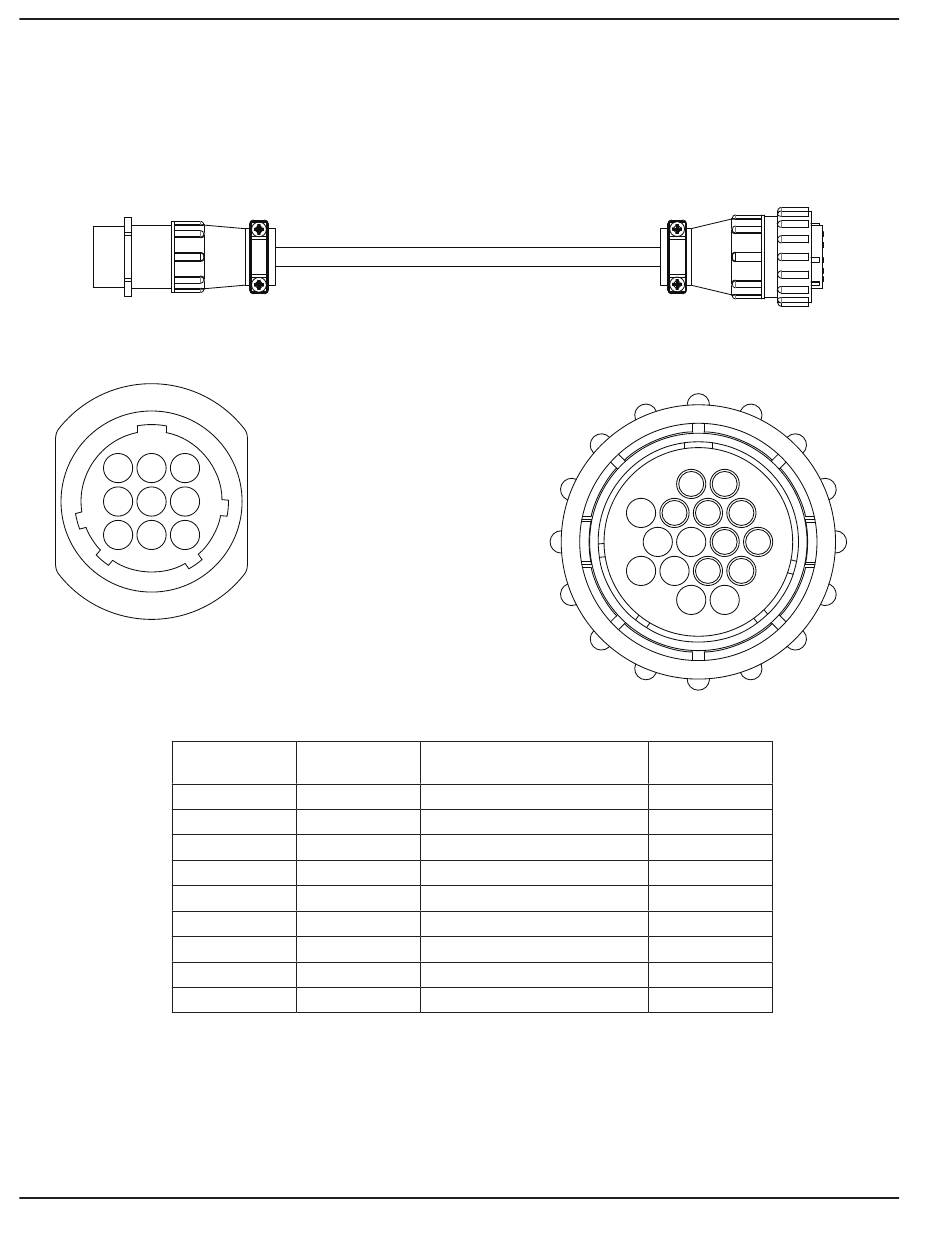

Joystick- und Drehzahl-Potentiometer-kabeladapter für MicroEDGE CNC (223252)
Wenn die MicroEDGE Pro CNC eine Hypertherm MicroEDGE CNC ersetzen soll, ist ein Adapterkabel erforderlich,
um das Kabel des MicroEDGE-Joysticks und -Drehzahl-Potentiometers an die MicroEDGE Pro anschließen zu können.
Seite A
Mit dem Kabel des MicroEDGE-Joysticks und
-Drehzahl-Potentiometers verbinden
1
2
3
4
5
6
7
8
9
*Auf Seite B gibt es keine Anschlüsse an den Stiften 6, 10 und 13 bis 16.
2-30
Seite A
Drahtfarbe
Stift-Nr.
1
Schwarz
2
Weiß
3
Rot
4
Grün
5
Braun
6
Blau
7
Orange
8
Gelb
9
Violett
Mit dem Anschluss des MicroEDGE Pro-Joysticks
und -Drehzahl-Potentiometers verbinden
Signal
Joystick aufwärts
Joystick abwärts
Joystick nach links
Joystick nach rechts
Masse
Drehzahl-Potentiometer 1+
Drehzahl-Potentiometer 1–
Drehzahl-Potentiometer 2+
Drehzahl-Potentiometer 2–
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
Seite B
2
1
5
4
3
8
7
12
11
Seite B
Stift-Nr. *
1
2
3
4
5
7
8
11
12
