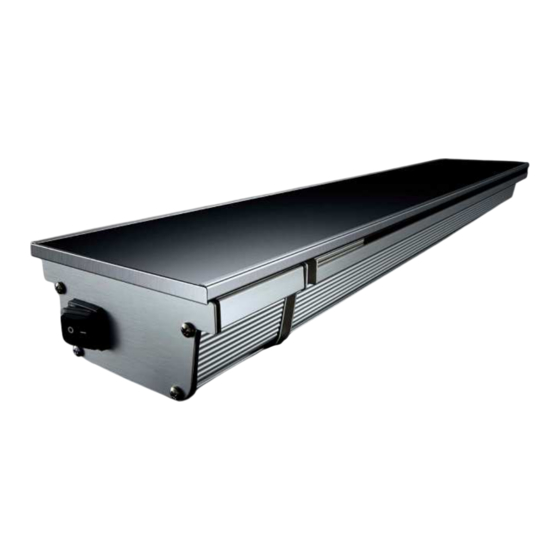

Burda RELAX GLASS io Montage- Und Gebrauchsanweisungen

Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
RELAX GLASS io IP65
IOBRELG2200 / IOBRELG3000
MONTAGE- UND GEBRAUCHSANWEISUNG
INSTRUCTIONS FOR USE
MODE D'EMPLOI
ISTRUZIONE PER L'USO
INSTRUCCIONES DE MONTAJE Y USO
GEBRUIKSAANWIJZING
Vers. 08.2024
Irrtum und technische Änderungen vorbehalten - Subject to errors and technical changes- Sous reserve d'erreurs et de modifications
techniques-Excepto erro ou alteracao tecnica-Salvo error o modificacion tecnica-Fouten en technische wijzigingen voorbehouden
Burda Worldwide Technologies GmbH – Rudolf-Diesel Straße 18 – D-65760 Eschborn
T: +49 6173 324240 – F: +49 6173 3242424 – info@burdawtg.de – www.burdawtg.com
1

Werbung

loading

Verwandte Anleitungen für Burda RELAX GLASS io

Inhaltszusammenfassung für Burda RELAX GLASS io

  • Seite 1 Irrtum und technische Änderungen vorbehalten - Subject to errors and technical changes- Sous reserve d‘erreurs et de modifications techniques-Excepto erro ou alteracao tecnica-Salvo error o modificacion tecnica-Fouten en technische wijzigingen voorbehouden Burda Worldwide Technologies GmbH – Rudolf-Diesel Straße 18 – D-65760 Eschborn T: +49 6173 324240 – F: +49 6173 3242424 – info@burdawtg.de – www.burdawtg.com...
  • Seite 2 WICHTIGE INFORMATIONEN keinen Vibrationen oder Schlägen ausgesetzt werden.  WARNUNG: FEUERGEFAHR BESTEHT, WENN DAS Bitte lesen Sie folgende Hinweise vor Inbetriebnahme HEIZGERÄT VON VORHÄNGEN ODER ANDEREN aufmerksam durch. Sie geben wichtige Informationen für BRENNBAREN MATERIALIEN ABGEDECKT ODER IN Ihre Sicherheit und den Gebrauch des Gerätes DEREN NÄHE INSTALLIERT WIRD.
  • Seite 3 aufgestellt werden. Heizstrahler sollten sich außerhalb  WARNUNG: Dieses Heizgerät ist nicht mit einem Gerät der physischen Grundfläche von Steckdosen befinden, zur Regelung der Raumtemperatur ausgestattet. um den Wärmestau hinter dem Heizgerät zu Dieses Heizgerät ist für den Einsatz im Freien oder in minimieren.
  • Seite 4 BEDIENUNGSANLEITUNG Produktbeschreibung 1. Keramik Glasscheibe 2. Verteilerkasten 3. Halter für Wand- und Deckenmontage 4. Netzkabel mit Stecker 5. Somfy Fernbedienung – nicht im Lieferumfang enthalten Technische Informationen MODEL NAME IOBRELG2200 IOBRELG3000 Spannung 230-240V~, 50Hz 230-240V~, 50Hz Leistung (Watt) 2200W 3000W Montage Wand Wand und Decke...
  • Seite 5 ANLEITUNG: IOBRELG2200, IOBRELG3000 Reichweite Das Gebäude/die Umgebung, in dem/der der Heizstrahler verwendet wird, beeinflusst die Funkreichweite zwischen Sender und Empfänger. Dieser Bereich ist: X = 100 m im freien Raum Y = 20 m durch 2 Betonwände Achtung! Die Verwendung eines Funkgeräts (z. B. HiFi-Funkkopfhörer), das auf derselben Frequenz betrieben wird, kann Störungen verursachen und die Leistung des Produkts beeinträchtigen.
  • Seite 6 2. Hinzufügen einer neuen SITUO VARIATION io FERNBEDIENUNG Achtung! Für die SITUO 5 Variation A/M io wählen Sie zunächst die Gruppe aus (Taste i). 2.1. Wählen Sie den Betriebsmodus. Die SITUO Variation io verfügt über 4 vorprogrammierte Betriebsmodi. Modus 2: Das Stellrad ist aktiv und ermöglicht es, die Intensität der Erwärmung zu variieren.
  • Seite 7 3. io Heizstrahler auf ursprüngliche Konfiguration zurücksetzen, Achtung! Dieser Reset entfernt alle Fernbedienungen. Um eine neue Fernbedienung hinzuzufügen, lesen Sie bitte Abschnitt 2.5 und 2.6. 3.1. Schalten Sie das Gerät 2 Sekunden lang aus. 3.2. Schalten Sie die Stromversorgung für 10 Sekunden ein (länger als 5 Sekunden und kürzer als 15 Sekunden).
  • Seite 8 INSTALLATION Lesen Sie das Handbuch vor der Installation sorgfältig durch. Das Heizgerät muss gemäß den Installationsanweisungen des Herstellers installiert werden. Dieses Heizgerät wird mit einem Paar verstellbarer Winkelhalterungen aus Edelstahl geliefert. Der einstellbare Winkel ermöglicht die Installation des Heizgeräts auf vertikalen, horizontalen und geneigten Flächen. Deckenmontage (IOBRELG3000) Die ideale Montageposition befindet sich direkt über dem zu beheizenden Bereich mit einer Längsausrichtung und ist vertikal nach unten gerichtet.
  • Seite 9 Mindestabstände in mm bei Montage des Heizgerätes schräg zur Decke Wandmontage (IOBRELG2200, IOBRELG3000) Correct Installation Mindestabstände in mm bei Montage des Heizgeräts an einer VERTIKALEN WAND:...
  • Seite 10 Installation WARNUNG! Die Montage des Infrarot-Heizgeräts und sein Anschluss an das Stromnetz darf nur von qualifiziertem Fachpersonal gemäß den Vorschriften für die elektrische Installation und den Sicherheitsnormen des Stromversorgungssystems durchgeführt werden. 1. Öffnen Sie die Werksverpackung und nehmen Sie den Heizstrahler vorsichtig heraus. 2.
  • Seite 11 ° 7. Hängen Sie das Heizgerät in die Halterungen ein und befestigen Sie es mit den Verriegelungsplatten der Halterung, indem Sie die mit A gekennzeichneten Schrauben festziehen. BEACHTEN SIE: Je nach Material und Ausführung der Deckenstrukturelemente muss das Heizgerät mit den richtigen Befestigungselementen gesichert werden.
  • Seite 12 • Das Heizgerät darf sich nicht unmittelbar unter einer Steckdose befinden. Der Stromanschluss sollte sich nicht auf der Rückseite des Heizgeräts befinden. Die Steckdose muss sich außerhalb der Standfläche des Heizgeräts befinden, um den Wärmestau hinter dem Heizgerät zu minimieren. •...
  • Seite 13 Verpackung Verpackungsmaterialien werden umweltgerecht ausgewählt und sind daher recycelbar. Umgang mit dem Produkt am Ende der Nutzungsdauer Das Symbol weist darauf hin, dass dieses Produkt möglicherweise Substanzen enthält, die für die Funktionalität des Produkts erforderlich sind, jedoch möglicherweise für die Umwelt gefährlich sind. Das Produkt darf nicht mit dem normalen Hausmüll entsorgt werden, sondern muss zur Entsorgung an einer dafür bestimmten Sammelstelle abgegeben werden.
  • Seite 14 IMPORTANT INFORMATION the heater whilst the appliance is switched on, as severe burns may result. The appliance can take up to Please carefully read the Operation Manual before using 1 hour to cool down after switching it off. the infrared heater. This Operation Manual contains the ...
  • Seite 15  Do not operate with the cord coiled up as this could rooms or where the room or area is occupied by cause a buildup of heat, which could pose a hazard. persons not capable of leaving the room on their own, ...
  • Seite 16 HOW TO OPERATE THE HEATER General design layout ① Ceramic glass panel ② Terminal box ③ Brackets for wall or ceiling moun`ng ④ Power cords and plug ⑤ Somfy remote control (not included in the delivery) Technical Specification MODEL NAME IOBRELG2200 IOBRELG3000 Voltage...
  • Seite 17 Operation instruction IOBRELG2200, IOBRELG3000 Red LED indicators (Power setting) ON/OFF switch Remote control Operation distance The building in which the product is used might reduce the radio range. This range is: X = 100 m in open space Y = 20 m through 2 concrete walls Caution! The use of a radio appliance (e.g.
  • Seite 18 2. Adding a new SITUO VARIATION io REMOTE CONTROL Caution! For the SITUO 5 Variation A/M io, first select the group (button i). 2.1 Select the Operating mode. The SITUO Variation io has 4 pre-programmed operating modes. Mode 2: The variator is active and enables the user to vary the intensity of the heating.
  • Seite 19 4. USE 4.1. Press UP button, the heater starts to work at high power setting. 4.2. Press DOWN button, the heater is power off. 4.3. Scroll the wheel to vary the heating from LOW-MED-HIGH, or from HIGH-MED-LOW, pic. H 4.4. You can also adjust the heat using the DOWN button: press and hold the button until it switches to the next level.
  • Seite 20 The ideal mounting position is directly above the area to be heated with a longitudinal orientation and facing vertically downwards. Warning: The heater must never be installed in the upwards or inwards facing position, the heating surface must always be positioned to direct the heat in a downwards or outwards direction. Clearances Minimum clearances when mounting the heater parallel with a ceiling.
  • Seite 21 Wall-mounted installation IOBRELG2200, IOBRELG3000 Correct Installation Minimum clearances when mounting the heater on A VERTICAL WALL. Installation Process WARNING! Mounting of the infrared heater and its connection to the electric mains should be carried out only by qualified specialists according to the Electrical Installation Regulations and Power System Safety Standards. 1.
  • Seite 22 “B” Model No MINIMUM DISTANCE (mm) 2200W 500 ±50 3000W 650±50 6. Set the adjustable angle mounting brackets to desired angle and fasten brackets by spanner For ceiling mounted installation, the available mount angles are restricted to 0°, 15° and 30° only. For wall mounted installation, the available mount angles are restricted to 15°, 30°...
  • Seite 23 Connection to electric mains • The heater is designed for connection to the single-phase 230-240V~ 50Hz electric mains equipped with an earth. • Before connection, make sure that specifications of the electric mains at the connection point meet the single-phase 230-240V~ 50Hz voltage.
  • Seite 24 TROUBLESHOOTING Possible malfunctions are given in Table below. SYMPTOM CAUSE Will not heat / No operation indicator Check that power is connected and switched on. Check whether the heater in standby mode. Heater smells when first used. This is caused by oil or dust left over from the manufacturing process and will stop after a short time Faint smell for short periods after turning on This is normal and should stop after a short time...
  • Seite 25 WIRING SCHEMATIC DIAGRAM IOBRELG2200 IOBRELG3000...
