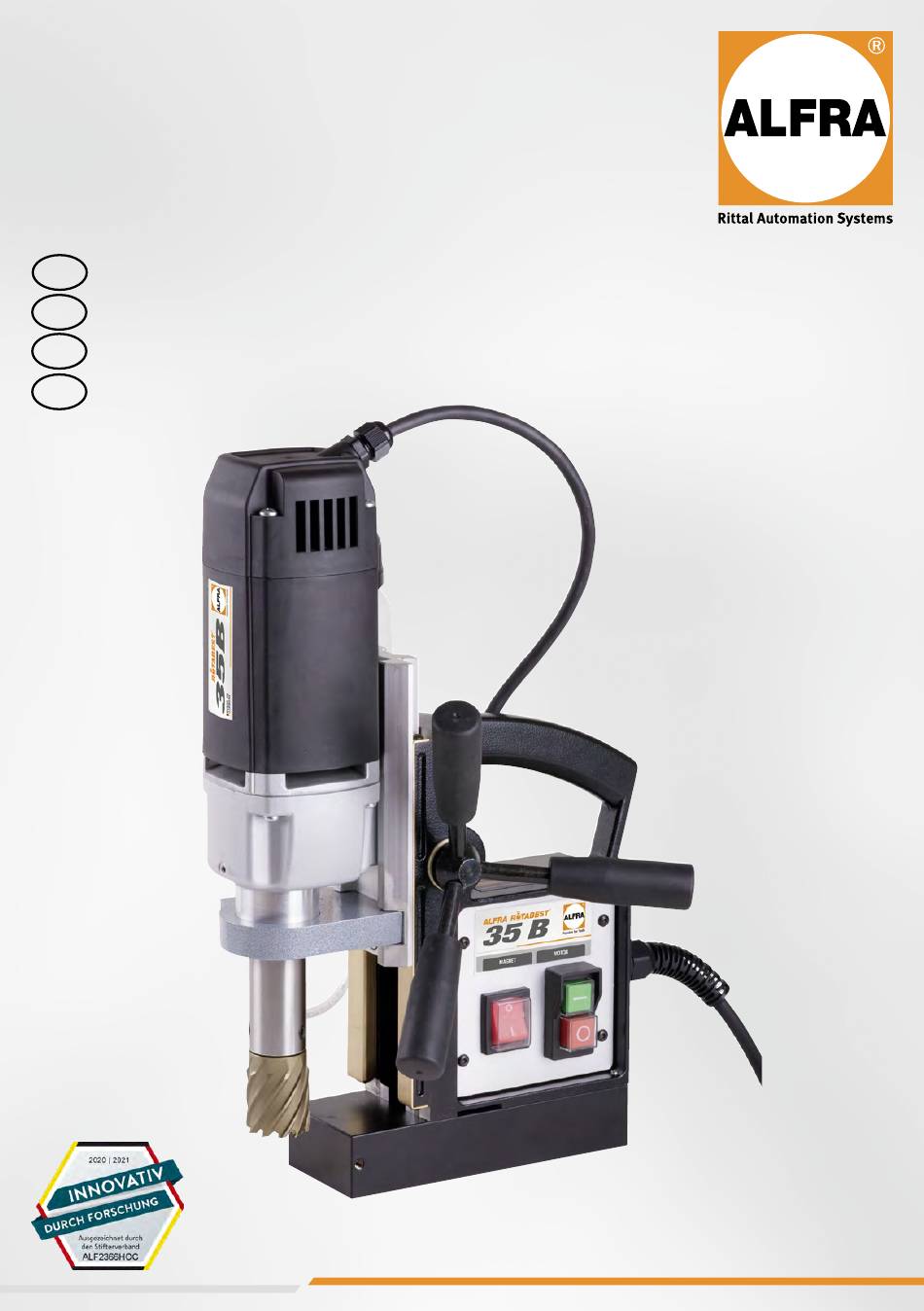

- Seite 1 ALFRA ROTABEST RB 35 B ® METALLKERNBOHRMASCHINE METAL CORE DRILLING MACHINE PERCEUSE À SOCLE MAGNÉTIQUE TALADRO MAGNÉTICO #18400 BEDIENUNGSANLEITUNG | OPERATION MANUAL | MODE D‘EMPLOI | MANUAL DE INSTRUCCIONES...
- Seite 2 INHALTSVERZEICHNIS ............3 - 8 Sicherheitshinweise ........................... 3 Bestimmungsgemäße Verwendung, Technische Daten, Verfügbares Zubehör ..........4 Gerätebeschreibung ........................... 5 Inbetriebnahme, Arbeiten mit Kernbohrern ....................6 Arbeiten mit Vollbohrern, Wartung und Inspektion ..................7 Konformitätserklärung CE/UKCA ......................... 8 Passende Produkte für Ihre Anwendung ....................27 Explosionszeichnung und Ersatzteilliste ....................
- Seite 3 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ALFRA-Produkt entschieden haben. Lesen Sie diese Bedienungsanleitung vor der ersten Verwendung Ihres neuen Gerätes aufmerksam durch und heben Sie sie auf, um bei Bedarf darin nachschlagen zu können. SICHERHEITSHINWEISE Beim Arbeiten mit Metallkernbohrmaschinen können unsachgemäße Handhabung und/oder schlechte Wartung die Maschine beschädigen und schwere Verletzungen verursachen.
- Seite 4 Vollbohrern für den gewerblichen Einsatz in Industrie und Handwerk bestimmt und darf nur in wettergeschützter Umgebung verwendet werden. Die Maschine lässt sich waagerecht, senkrecht und über Kopf einsetzen. TECHNISCHE DATEN Art.-Nr. und Bezeichnung 18400 Rotabest RB 35 B Leistungsaufnahme 1100 Watt Lastdrehzahl -min...

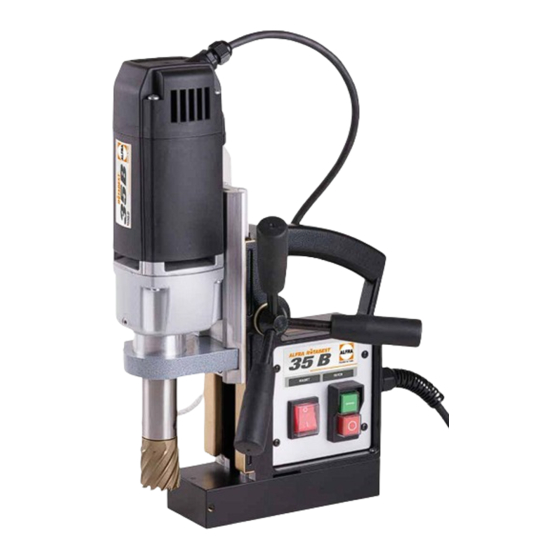

- Seite 5 GERÄTEBESCHREIBUNG Die Magnetkernbohrmaschine kann mit einem schaltbaren Elektromagneten an ferromagnetischen Werkstücken befestigt werden. Über das Bedienfeld (E) mit den großen Schaltern können der Elektromagnet (C) und der Motor (A) ein- und ausgeschaltet werden. Eine sich selbst justierende Schwalbenschwanzführung, an der der Motor befestigt ist, kann über das Drehkreuz (F) in der Höhe verstellt werden.
- Seite 6 5. Wenn Sie die Maschine senkrecht an der Wand oder Überkopf an Decken verwenden, muss die Rotabest mit einem Gurt gesichert werden. Während dieser Anwendungen empfehlen wir Ihnen, den eingesetzten Bohrer mit einem Spray (z.B. ALFRA 4000, Artikel Nr. 21040) zu kühlen. 6. Schalten Sie den Antriebsmotor durch Betätigung der grünen Taste (Motor) ein.
- Seite 7 • Getriebeöl oder Getriebefett erneuern • nach ca. 250 Betriebsstunden sollten die Kohlebürsten ausgetauscht werden Warten, prüfen und reparieren dürfen nur Elektrofachkräfte nach den im jeweiligen Land gültigen Vorschriften. Verwenden Sie nur Original-ALFRA-Ersatzteile. Eine ausführliche Ersatzteilübersicht finden Sie am Ende dieser Betriebsanleitung.
- Seite 8 KONFORMITÄTSERKLÄRUNG Alfra GmbH 2. Industriestr. 10 Hersteller: D-68766 Hockenheim Deutschland Dr. Marc Fleckenstein, Geschäftsführer, Alfra GmbH Bevollmächtigter für die 2. Industriestraße 10 Zusammenstellung der relevanten D-68766 Hockenheim technischen Unterlagen: Deutschland Metallkernbohrmaschine Produkt: ALFRA Rotabest RB 35 B 18400 Konformitätserklärung: Hiermit erklären wir, dass das oben genannte Produkt allen einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht.
- Seite 9 Dear customer, Thank you for purchasing an ALFRA product. Be sure to read these operation instructions closely before using your device for the first time and keep them for later reference. SAFETY INSTRUCTIONS Danger can occur when working with this machine due to improper handling and/or poor maintenance, which may lead to the destruction of the device and to severe physical injuries.
- Seite 10 This machine is destined to cut material with magnetisable surface with core cutters and twist drills in sheltered environment for commercial use in industry and craft. The device is suitable for drilling vertical, horizontal and overhead. TECHNICAL DATA Prod.-No. and description 18400 Rotabest RB 35 B Input 1100 Watt On-load speed 450 rpm...
- Seite 11 DESCRIPTION The Magnetic Core Drilling Machine can be fixed with a switchable electromagnet on ferromagnetic work pieces. The electromagnet (C) and the motor (A) can be switched on and off with the large buttons of the control panel (E). A self-adjusting dovetail guide on which the motor is mounted can be adjusted in height with the star handle (F).
- Seite 12 5. Secure Rotabest with a strap when holding the machine vertically up against the wall or ceiling. During these applications, best practice is to cool the drill bit with a spray (e.g. ALFRA 4000, part no. 21040). 6. Press the green button (Motor) to switch on the drive motor.
- Seite 13 Maintenance, testing and repair work may only be carried out by qualified electricians according to the regulations valid in the respective country. Only use original ALFRA spare parts. View our detailed spare parts list at the end of this operating manual.
- Seite 14 DECLARATION OF CONFORMITY Alfra GmbH 2. Industriestr. 10 Manufacturer: D-68766 Hockenheim Germany Dr. Marc Fleckenstein, CEO, Alfra GmbH Official authorised entity for 2. Industriestraße 10 compilation of the relevant technical D-68766 Hockenheim documentation: Germany Metal Core Drilling Machine Product: ALFRA Rotabest RB 35B...
- Seite 15 Cher client, ALFRA vous remercie d’avoir choisi ce produit. Veuillez lire le présent manuel d’utilisation attentivement avant la première utilisation de votre machine et gardez-le pour vous y référer ultérieurement. CONSIGNES DE SÉCURITÉ Lors de l’utilisation de cette machine, des dangers peuvent apparaître en cas d’utilisation non conforme et/ou de mauvais entretien, qui peuvent entraîner la destruction de l’appareil et des dommages corporels...
- Seite 16 L'utilisation s'effectue exclusivement dans un environnement sec et protégé des intempéries. La machine peut être utilisée à l'horizontale, à la verticale ou pour les travaux au-dessus de la tête. DONNÉES TECHNIQUES N° art. et désignation 18400 Rotabest RB 35 B Désignation 1100 Watt Vitesse sous charge...
- Seite 17 DESCRIPTION DE L’APPAREIL La perceuse à socle magnétique peut être fixée aux pièces ferromagnétiques avec un électroaimant commutable. L’électroaimant (C) et le moteur (A) peuvent être mis en marche et arrêtés via les grandes touches du tableau de commande (E). Un guidage à queue d’aronde s’ajustant automatiquement et auquel est fixé...
- Seite 18 5. Si vous utilisez la machine à la verticale sur une paroi ou en hauteur sur un plafond, le Rotabest doit être sécurisé avec une sangle. Pour ces travaux, nous recommandons de refroidir le foret utilisé avec un aérosol (par ex. ALFRA 4000, article n° 21040). 6. Démarrez le moteur d’entraînement en appuyant sur la touche verte (moteur).
- Seite 19 Seuls les électriciens sont habilités à entretenir, vérifier et réparer l'appareil conformément aux prescriptions légales en vigueur dans le pays. Utilisez uniquement les pièces ALFRA d’origine. Vous trouvez un aperçu de la liste des pièces de rechange à la fin du présent manuel d’utilisation.
- Seite 20 DECLARATION DE CONFORMITE Alfra GmbH 2. Industriestr. 10 Fabricant: D-68766 Hockenheim Allemagne Dr. Marc Fleckenstein, Directeur, Alfra GmbH Plénipotentiaire pour 2. Industriestraße 10 l’établissement des documentations D-68766 Hockenheim techniques pertinentes : Allemagne Perceuse magnétique Produit: ALFRA Rotabest RB 35B 18400 Declaration de conformite: Nous déclarons par la présente que le produit mentionné...
- Seite 21 Estimado cliente, le agradecemos que se haya decidido por un producto ALFRA. Lea con atención estas instrucciones de uso antes de usar su nuevo aparato por primera vez, y guárdelas para consultas futuras. INDICACIONES DE SEGURIDAD Al trabajar con esta máquina se generan, ante una manipulación indebida y / o mantenimiento deficiente, considerables peligros que pueden conducir a graves accidentes con considerables lesiones físicas y...
- Seite 22 El taladro se puede usar horizontalmente, verticalmente y por encima de la cabeza. DATOS TÉCNICOS Artículo No y denominación 18400 Rotabest RB 35 B Consumo de potencia 1100 Watt Revoluciones de carga...
- Seite 23 DESCRIPCIÓN DEL DISPOSITIVO El taladro electromagnético puede ser fijado en piezas de trabajo ferromagnéticas con un electroimán conmutable. Por medio del panel de mando (E) con teclas grandes, el electroimán (C) y el motor (A) pueden ser conectado y desconectado.Una guía cola de milano autoajustable, en la que está fijado el motor, se puede regular en altura mediante el torniquete (F).
- Seite 24 5. Si utiliza la máquina en posición vertical en la pared o por encima de la cabeza en techos, el Rotabest se debe asegurar con una correa. Durante estas aplicaciones, le recomendamos enfriar el taladro utilizado con un aerosol (por ejemplo, ALFRA 4000, n.º de artículo 21040). 6. Presione el botón verde («Motor») para encender el motor de accionamiento.
- Seite 25 • después de aprox. 250 horas de servicio cambiar las escobillas de carbón Mantener, comprobar y reparar solo puede ser realizado por profesionales electricistas de acuerdo a las normas vigentes en el país correspondiente. Emplear únicamente repuestos ALFRA. Sinopsis de repuestos al final de estas instrucciones de servicio.
- Seite 26 DECLARACIÓN DE CONFORMIDAD Alfra GmbH 2. Industriestr. 10 Fabricante: D-68766 Hockenheim Alemania Dr. Marc Fleckenstein, Director, Alfra GmbH Persona autorizada para la 2. Industriestraße 10 compilación de los documentos D-68766 Hockenheim técnicos relevantes Alemania Máquina taladradora de núcleo metálico Producto:...
- Seite 27 PSG4 Wenn Sie mehr über diese oder andere Produkte erfahren möchten, fragen Sie Ihren ALFRA-Händler oder besuchen Sie uns auf unserer Homepage, auf Facebook oder auf YouTube. For more information on these or further products, contact your ALFRA distributor or visit our homepage. Follow us on Facebook and YouTube.
- Seite 28 ERSATZTEILÜBERSICHT | SPARE PARTS | PIÈCES DE RECHANGE PIEZAS DE RECAMBIO...
- Seite 29 "cojinete de 189301014 Gleitlager plain bearing palier lisse deslizamiento" 189301015 Ritzelwelle pinion shaft arbre de pignon arbol del piñón 189301074 Speichen spokes moyeaux rayos des torniquete 189412086 Alfra Motor Aufkleber label motor autocollant moteur adhesivo motor...
- Seite 30 ERSATZTEILÜBERSICHT MOTOR | SPARE PARTS OF THE MOTOR PIÈCES DE RECHANGE DU MOTEUR | PIEZAS DE RECAMBIO DEL MOTOR...
- Seite 31 Menge Art.-Nr. Pos. Beschreibung Description Description Qty. Prod.-No. Moteur 230 volt 189401099 Motor 230 Volt (ohne Getriebe) Motor (w/o gear) 230 Volt (sans boîte de vitesse) Moteur 110 volt 189401099.110 Motor 110 Volt (ohne Getriebe) Motor (w/o gear) 110 Volt (sans boîte de vitesse) 189401100 Motorkappe...
- Seite 32 Alfra GmbH | 2. Industriestraße 10 | D-68766 Hockenheim | www.alfra.de | info@alfra.de Tel.: +49 (0) 62 05/30 51 - 0 | Fax: +49 (0) 62 05/30 51 - 150 | Fax-International: +49 (0) 62 05/30 51 - 135...
