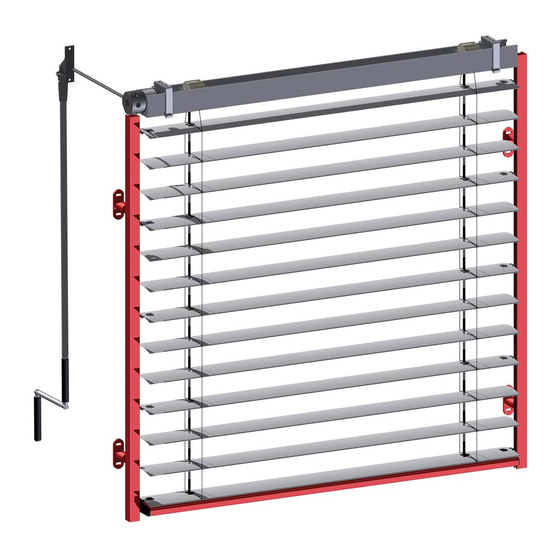

- Seite 1 Montageanleitung Raffstore mit Kurbelantrieb und Führungsschienen K 60N / K 80N / K 60NF / K 80NF...
- Seite 2 Die Montage ist ausschließlich durch qualifiziertes Fachpersonal auszuführen! Seite 2 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 3 Montage vorbereiten Seite 3 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 4 Bei der Montage ist darauf zu achten, dass die Auswahl des Befestigungsmaterials in Abstimmung mit dem jeweiligen Montageuntergrund erfolgt. Seite 4 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 5 Benötigte Werkzeuge Ø = 13 mm sw 3 sw 6 TX15 TX25 TX30 Seite 5 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 6 7 Kurbelstange mit Knickkurbel und Gelenklager 8 Kurbelhalter 9 abnehmbarer Trichter optional 10 Montageset(s) optional 11 Blende 12 Versteifungsbügel optional 13 Verlängerungsstück 14 Trägerkonsole KT optional 15 Trägerkonsole KT mit optional Schlitten Seite 6 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 7 Montageset 43000413, 43000415 und 43000417 (optional) 43000413 43000415 43000417 Seite 7 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 8 43000415 Lieferprogramm Führungsschienenprofile und Abstandshalter Typ A, Typ C Typ B Typ T Typ D Typ P Typ E30 Typ X70 Typ A Typ B Typ C Seite 8 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 9 Anzahl der Oberschienenträger im Verhältnis zur Anlagenbreite ≤ 1.500 mm ≤ 3.000 mm ≤ 4.500 mm ≤ 6.000 mm Seite 9 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 10 Bei mehr als zwei Trägern diese ausmitteln, jedoch mind. 85 mm neben einer Bandspule. K 60N, K 80N Lamellenlänge (in mm) ≤ 740 > 740 Maß B (in mm) mind. 85 mm Seite 10 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 11 K 60NF, K 80NF • Anlagenhöhe > 2.750 mm Lamellenlänge (in mm) ≤ 1.140 > 1.140 Lamellenlänge (in mm) ≤ 990 > 990 Maß B (in mm) Maß B (in mm) mind. 85 mm Seite 11 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 12 Maßbezug X-Maß/Abstandshalter Typ X70 Das „X-Maß“ beschreibt den Abstand zwischen Montage- untergrund und der Mitte des Raffstorepaketes. Blick 1 Blick 1 70 mm 70 mm Führungsschiene Abstandshalter Montageuntergrund Seite 12 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 13 45 – 61 mm A2, B2, C2 62 – 81 mm A3, B3 82 –111 mm X-Maß X-Maß A4, B4 112 –160 mm 161–200 mm *siehe Seite 8 Führungsschiene Abstandshalter Montageuntergrund Seite 13 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 14 45 – 61 mm A2, B2, C2 62 – 81 mm A3, B3 82 –111 mm X-Maß A4, B4 112 –160 mm X-Maß 161–200 mm *siehe Seite 8 Blick 1 Montageuntergrund Seite 14 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 15 Oberschienenträger/Blende anbringen Seite 15 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 16 Raffstorepaket mit Führungsschiene mittig anzeichnen Achsmaß 15 mm Achsmaß = Bestellmaß – 30 mm Bestellmaß Bestellmaß 15 mm Seite 16 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 17 Bohrung für die Achse des Kurbelantriebs Ø = 13 mm 45° – 90° Seite 17 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 18 Generelle Position des Oberschienenträgers X-Maß: siehe Seite 12 siehe Seite 10 ff. Bestellmaß X-Maß Blick 2 Blick 1 Blick 2 Blick 1 Seite 18 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 19 Generelle Position des Oberschienenträgers 43000413 Seite 19 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 20 Oberschienenträger montieren Bestellmaß Seite 20 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 21 Versteifungsbügel und Bohrung für Kurbel auf Blende anzeichnen B: siehe Seite 10 ff. Fensterseite Seite 21 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 22 Bohrungen für Versteifungsbügel und Kurbel Ø = 13 mm Seite 22 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 23 Versteifungsbügel anbringen Seite 23 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 24 Versteifungsbügel anbringen Seite 24 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 25 Versteifungsbügel anbringen Seite 25 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 26 Blende auf Montageuntergrund mittig zum Achsmaß befestigen mittig zum Achsmaß Seite 26 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 27 Oberschienenträger an Blende/Versteifungsbügel schrauben Seite 27 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 28 Raffstorepaket einhängen Seite 28 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 29 Oberschiene und Raffstore vorbereiten Seite 29 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 30 Oberschiene und Raffstore vorbereiten Fenster- bzw. Wandseite beachten! Seite 30 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 31 Oberschiene und Raffstore in Oberschienenträger mittig einhängen ~ 50 cm Blick 1 sw = 6 mm Blick 1 Seite 31 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 32 Oberschiene und Raffstore in Oberschienenträger mittig einhängen Seite 32 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 33 Oberschiene und Raffstore in Oberschienenträger mittig einhängen Mitte Seite 33 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 34 Optional: Behangkopplung Wellenverbinder Seite 34 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 35 Führungsschiene befestigen Seite 35 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 36 Abstandshalter auf Montageuntergrund befestigen Typ T Typ D Typ P Typ E30 Seite 36 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 37 3 Stück bis 4.000 mm 4 Stück Achsmaß bis 5.000 mm 5 Stück Achsmaß Blick 1 Blende 75 mm Abstandshalter Blick 1 gleichmäßig verteilen oder 160 mm Führungsschiene Blick 1 Seite 37 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 38 Abstandshalter auf Montagegrund befestigen (nur Typ A/B/C) Blick 1 Blick 1 SW 3 Seite 38 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 39 Führungsschiene einsetzen EL 60N EL 80N EL 60NF EL 80NF EL 71N Seite 39 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 40 Führungsschiene horizontal ausrichten (Abstandshalter Typ X70) 35 mm Seite 40 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 41 Führungsschiene in Abstandshalter Typ X70 einsetzen Seite 41 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 42 Führungsschiene in Abstandshalter Typ A/B/C einsetzen Seite 42 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 43 Führungsschiene horizontal ausrichten, Profil Typ T/Typ D Blick 1 Blick 1 35 mm Seite 43 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 44 Führungsschiene vertikal ausrichten, Profil Typ T/Typ D X-Maß: siehe Seite 13 X-Maß Blick 1 Blick 1 X-Maß SW 3 Seite 44 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 45 Profil Typ P auf Montageuntergrund befestigen siehe auch Seite Seite 45 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 46 Profil Typ E30 auf Montageuntergrund befestigen siehe auch Seite Seite 46 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 47 Profil Typ E30 auf Montageuntergrund befestigen Für Finger besteht Quetschgefahr! Seite 47 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 48 Kurbel anbringen Seite 48 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 49 Kurbel anbringen Bei Bedarf kürzen Bei Bedarf kürzen Seite 49 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 50 Kurbel anbringen 43000417 Seite 50 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 51 Kurbelhalter anbringen 43000417 Blick 1 Blick 1 Seite 51 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 52 Optional: Kurbel mit abnehmbarem Trichter anbringen Seite 52 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 53 Lage des Kurbelgetriebes bei Bedarf anpassen Achtung! Um den Raffstore gegen unkontrolliertes Herabfahren zu sichern, die Sicherungschraube nach oben verschieben! TX25 Seite 53 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 54 Lage des Kurbelgetriebes bei Bedarf anpassen TX15 Seite 54 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 55 Lage des Kurbelgetriebes bei Bedarf anpassen (horizontal) Blick 1 TX15 Blick 1 Seite 55 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 56 Lage des Kurbelgetriebes bei Bedarf anpassen (vertikal) Antriebswelle vom Kurbelgetriebe trennen! Blick 1 Blick 1 TX15 Blick 1 Seite 56 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 57 Lage des Kurbelgetriebes bei Bedarf anpassen Seite 57 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 58 Test und Übergabe Test Beschreibung 1 Befestigungen auf festen Sitz prüfen. 2 Funktionskontrolle (Probelauf) 3 optische Kontrolle der Endlagen. Bei Anlagen mit ≠ 35 mm Spindelsperre = 35 mm Seite 58 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
- Seite 59 Bei Bedarf Endlagepunkte bei Anlagen mit Spindelsperre korrigieren Die Endlagepunkte sind auf Bestellhöhe eingestellt. Ein Verstellen der Endlage kann zu Beschädigungen führen! Dies wird nicht durch die Gewährleistung abgedeckt. TX15 Seite 59 | 60 Reflexa Montageanleitung, Raffstore mit Kurbelantrieb und Führungsschiene...
