Inhaltszusammenfassung für Zehnder Comfoair 100

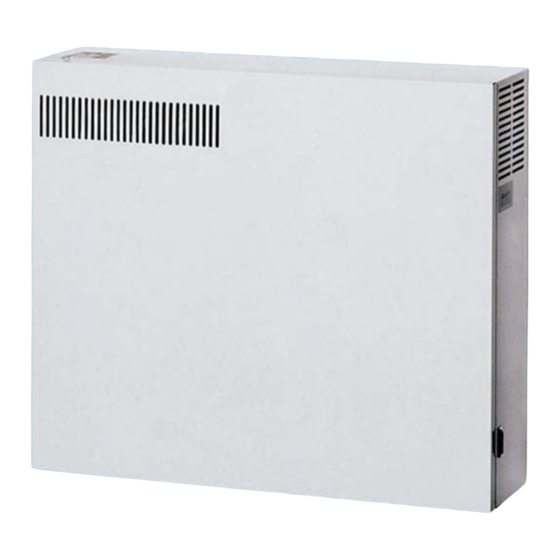

- Seite 1 Dezentrales Lüftungsgerät mit Wärmerückgewinnung Comfoair 100 Comfoair 100 Version 1.1/04.10...
-
Seite 3: Inhaltsverzeichnis
10.9 Anzeige der Betriebs- und Fehlerzustände Anlagen Anlage 1 Maßskizze Zehnder Comfoair 100 mit Lüftungsschlitzen Anlage 2 Montagemaße Zehnder Comfoair 100 für Gerätebefestigung und für Außen- und Fortluftdurchführung Anlage 3 Klemmplan Zehnder Comfoair 100 Technische Daten Zehnder Comfoair 100 Inbetriebnahme- und Übergabeprotokoll... -
Seite 4: Vorwort
Diese Anleitung beinhaltet Montage- und Bedienungshinweise des Lüftungsgerätes Zehnder Comfoair 100. LESEN SIE VOR INBETRIEBNAHME DIESE ANLEITUNG SORGFÄLTIG DURCH: Diese Anleitung beinhaltet Hinweise eine optimale Montage Zehnder Comfoair 100. Sie dient auch als Handbuch für Wartungs- und Kundendienstarbeiten. Mit Hilfe dieser Anleitung lernen Sie auf einfache Weise, so optimal wie möglich, mit Ihrem Wärmerückgewinnungsgerät umzugehen. -
Seite 5: Allgemein
Beachten Sie immer die Sicherheitsvorschriften dieser Anleitung. Nichtbeachtung derselben, von Hinweisen und Anleitungen kann zu persönlichem oder Schaden des Gerätes führen. • Die Installation der Anlage und des WRG comfoair 100 hat in Übereinstimmung mit der Landesbauordnung, den geltenden Vorschriften der Gemeinde, des Energieversorgers und den Regeln der Technik. -
Seite 6: Wärmetauscher
Betriebsanleitung Comfoair 100 4.3 Wärmetauscher Der Gegenstrom-Kanalwärmetauscher (deutsches und europäisches Patent) ist so aufgebaut, dass die Abluft- u. Zuluftkanäle (Kunststoff) im Schachbrettmuster angeordnet sind und damit eine Verdopplung der Wärmetauschfläche gegenüber Plattenwärmetauschern erreicht wird; die beiden Medien (Abluft und Zuluft) sind hermetisch voneinander getrennt. -
Seite 7: Stromversorgung / Elektrische Steuerung
An die Außen- und Fortluftleitung ist außenseitig jeweils ein Wetterschutzgitter anzubringen. 6.2 Stromversorgung / Elektrische Steuerung Das Comfoair 100 wird steckerfertig mit einem 2,5m langen Netzkabel ausgeliefert. In der Nähe des Lüftungsgerätes ist eine Steckdose mit 230 V 50 Hz Netzspannung vorzusehen. Die Bedienung des WRG erfolgt mittels Bedienpaneel, das am Gerät oben oberflächenplan integriert ist, oder als Option 2. -
Seite 8: Wartung Und Instandhaltung Durch Wartungspersonal
Betriebsanleitung Comfoair 100 Mit Betätigung der Taste „Filterwechsel“ am Bedienteil wird die Filterlaufzeit auf 0 gesetzt. Hinweise zur Einstellung individueller Filterkontrolllaufzeiten erhalten Sie unter Punkt 10.6. 9. WARTUNG UND INSTANDHALTUNG DURCH WARTUNGSPERSONAL Der Wartungsdienst ist lt. DIN1946/6 Pkt.6 mindestens alle 2 Jahre durchzuführen und beinhaltet folgende Arbeiten: Filterkontrolle bzw. -
Seite 9: Lüfterstufen / Balanceausgleich
Reduzierung Abluftventilatordrehzahl. Korrekturfaktor K kann maximal 50% betragen. (siehe Anlage 3 „Klemmplan Comfoair 100“) 10.4 Drehzahlüberwachung Im Fehlerfall wird der defekte Lüfter durch eine blinkende LED an der Bedienfolie angezeigt (Zu- oder Abluftsymbol blinkt). Bei Ausfall eines Lüfters wird der andere Lüfter abgeschaltet. Durch betriebsbedingte Lüfterabschaltung (Frostschutz) wird keine Fehlermeldung generiert. -
Seite 10: Kondensatwanne
Lüfter abgeschaltet und die betreffende LED in der Folientastatur leuchtet auf. Nach Entleeren der Kondensatwanne mittels Ablasshahn laufen die Lüfter automatisch in der zuvor bei Kondensatabschaltung aktiven Lüfterstufe. 10.9 Anzeige der Betriebs- und Fehlerzustände Bild 2 Bedienpaneel Comfoair 100 Anzeige Funktion / Bedeutung L1 – L7 Laufbalken Lüftungsstufe, 1. - Seite 11 Anlage 1: Maßskizze Zehnder Comfoair 100...
- Seite 12 Anlage 2: Montagemaße Zehnder Comfoair 100 für Gerätebefestigung und für Außen- und Fortluftr ohrdurchführung...
- Seite 13 Anlage 3 Klemmplan Zehnder Comfoair 100...
-
Seite 14: Technische Daten
Technische Daten dezentrales Wärmerückgewinnungsgerät Comfoair 100 Geräteaufbau: WRG-Komponenten: Wärmetauscher: Material: WT-Kunststoff Ventilatoren: 48 V DC (Gleichstrom-Radialventilatoren) Filter: Filterklasse: G 4 (Zu- / Abluft) Option: F8-Pollenfilter (erhöhter Druckverlust) Gehäuse: verzinktes Stahlblech, weiß pulverbeschichtet, schallgedämmt, wärmegedämmt Kondensatwanne: 2 l Fassungsvermögen Gewicht: 22 kg... - Seite 15 Kennlinie: Kennlinie Zehnder Comfoair 100 54 W 37 W Stufe 7 (max) Stufe 5 21 W Stufe 3 11 W Stufe 1 (min) 62 W 42 W 12 W 22 W Volumenstrom [m³/h] Steuerung: Bedienteil: • 7-stufige Drehzahlstellung der Ventilatoren und •...
- Seite 16 Inbetriebnahme- und Übergabeprotokoll Vollständigkeits- und Funktionsnachweise nach DIN 1946-6 Kundendaten Name: Vorname: Tel: Straße: PLZ: Ort: Bauvorhaben: Geräte-Typ: Serien-Nr.: Baujahr: Vollständigkeit Bauteile Ausführung Ergebnis - Ausführung wie geplant ja / nein Zuluftleitung - Reinigungsmöglichkeit gegeben ja / nein - Anordnung wie geplant ja / nein Zuluftdurchlässe - Ausführung wie geplant...
-
Seite 17: Checkliste A Wartungsarbeiten Nutzer
Checkliste A Wartungsarbeiten Nutzer Wartungsarbeiten Datum im Quartal eintragen 1. Beide Filter im WRG-Gerät wechseln (Filterwechselzyklus 90 Tage) Quartal Jahr 201... 201... 201... 201... 201... 201... 201... 201... 201... 201... 2. Abluftvorsatzfilter / Filter in Abluftventilen reinigen (Filterwechselzyklus ca. 2 Monate) Quartal Jahr 201... -
Seite 18: Wartungsarbeiten
Checkliste B Wartungsarbeiten Fachpersonal Wartungsarbeiten Ergebnis eintragen − Durchsicht der Lüftungsanlage gemäß DIN 1946-6 Anhang E (normativ) und Anhang F (informativ) − Hygieneinspektion gem. VDI 6022, Pkt. 5.3.2. − Bemerkungen zum Zustand mit formlosem Protokoll − Weiterführende Jahresscheiben auf separatem Blatt Bauteile jährlich Ergebnis... - Seite 19 Auf die hygienischen Erfordernisse zum Betreiben der Lüftungsanlage wurde hingewiesen Auf die Beeinflussung der Raumluftfeuchte bei Winter- und Sommerbetrieb wurde hingewiesen Zur Wahrung der Gewährleistungsansprüche dürfen nur ZEHNDER-Originalteile (z. B. Filter) verwendet werden Die Gewährleistungszeit beginnt mit Auslieferung ab Werk. Datum: .......
- Seite 20 Zehnder GmbH · Comfosystems · Almweg 34 · D-77933 Lahr Tel. +49 78 21 / 586-159 · Fax +49 78 21 / 586-302 · www.comfosystems.de · info@comfosystems.de...
