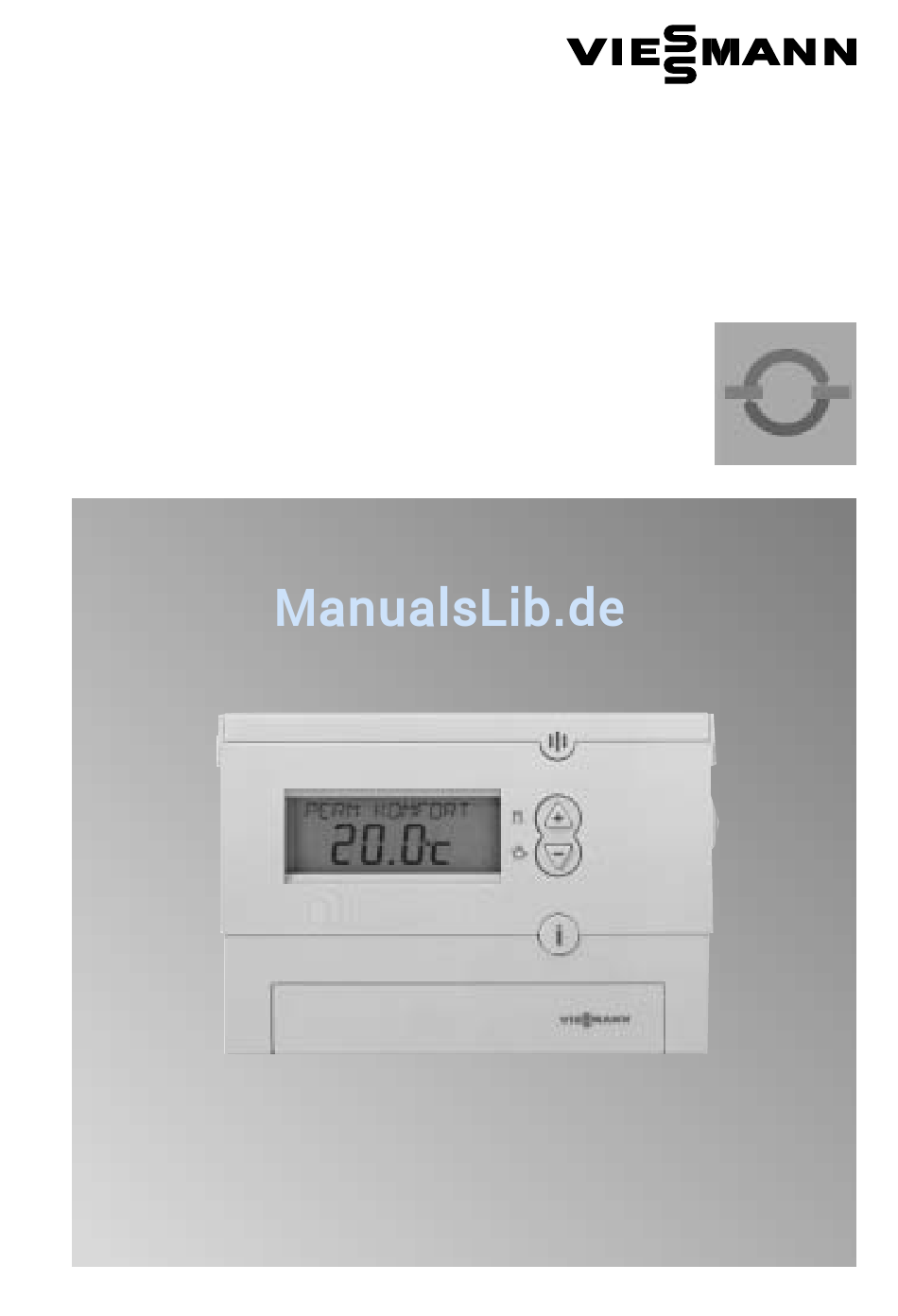

- Seite 1 Bedienungsanleitung für den Anlagenbetreiber Vitotrol 100, Typ UTD Raumthermostat mit digitaler Schaltuhr VITOTROL 100 Bitte aufbewahren! 5581 466 3/2004...
-
Seite 2: Für Ihre Sicherheit
Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Verhalten bei Gasgeruch Gefahr Gefahr ¨ ¨ Dieses Zeichen warnt vor Per Austretendes Gas kann zu sonenschäden. Explosionen führen, die schwerste Verletzungen zur Achtung Folge haben. - Seite 3 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Brand Zusatzkomponenten, Ersatz und Verschleißteile Gefahr ¨ Bei Feuer besteht Verbren Achtung nungs und Explosionsgefahr. Komponenten, die nicht mit H Heizungsanlage abschalten. der Heizungsanlage geprüft H Absperrventile in den Brenn wurden, können Schäden an stoffleitungen schließen.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zuerst informieren Erstinbetriebnahme ....................... . . Wo Sie bedienen Übersicht der Bedien und Anzeigeelemente . -
Seite 5: Zuerst Informieren
Zuerst informieren Erstinbetriebnahme Die erstmalige Inbetriebnahme muss von Ihrem Heizungsfachbetrieb vor genommen werden. -
Seite 6: Wo Sie Bedienen
Wo Sie bedienen Übersicht der Bedien und Anzeigeelemente Funktionen PERM KOMFORT MENU A Abdeckklappe geöffnet K Werteinstellung bzw. Sparbetrieb B Wochentage (1 ¢ Montag, usw.) (Seite 15) C Einstellungsänderungen L Werteinstellung bzw. Partybetrieb D Programm−Auswahl (Seite 8) (Seite 16) E Bestätigung M Batteriefach F Abbruch von Eingaben N Mögliche Anzeigen im Display... -
Seite 7: H Symbole Im Display
Wo Sie bedienen Übersicht der Bedien und Anzeigeelemente (Fortsetzung) Symbole im Display Die Symbole erscheinen nicht ständig, sondern abhängig vom Betriebszu stand. Blinkende Werte im Display weisen darauf hin, dass Änderungen vorgenom men werden können. A Symbolzeile Solltemperatur PROG Uhr/Datum KOMFORT PROG Programm P3 PARTY... -
Seite 8: Programm Wählen
Raumbeheizung einstellen Programm wählen te FROST" Raumbeheizung erfolgt nur, wenn die Raumtempera tur unter die eingestellte Frostschutztemperatur sinkt. Anlieferungszustand 6 ºC. Änderung der Temperatur siehe Seite 13. MENU tm PERM ABSENK" Raumbeheizung erfolgt dauernd mit der Absenk−Tem peratur (reduzierte Raumtemperatur). Anlieferungszustand 17 ºC. - Seite 9 Raumbeheizung einstellen Programm wählen (Fortsetzung) Programm P2 (fest eingestellt) H Montag bis Freitag 6.00 bis 8.00 Uhr und 16.00 bis 22.00 Uhr Raumbeheizung mit der einge stellten Komfort−Temperatur (normale Raumtemperatur) 8.00 bis 16.00 Uhr und 22.00 bis 6.00 Uhr Raumbeheizung mit der einge MENU stellten Absenk−Temperatur (reduzierte Raumtemperatur)
-
Seite 10: Schaltzeiten Einstellen
Raumbeheizung einstellen Schaltzeiten einstellen Die Schaltzeiten müssen für die ganze Woche eingegeben werden. Das kann erfolgen für H TAEGLICH (alle Wochentage gleich) H EINZELTAG (einzelne Tage unterschiedlich) H MO FR bzw. SA/SO (Montag bis Freitag gleich bzw. Samstag und Sonntag gleich) Schaltzeiten werden über Schaltpunkte eingegeben. - Seite 11 Raumbeheizung einstellen Schaltzeiten einstellen (Fortsetzung) Wenn Sie Schaltpunkte löschen möchten, gehen Sie wie folgt vor: 1. Drehschalter auf MENU" stellen. Wurde EINZELN" gewählt, erscheint im Display der erste Schalt für PROGRAMM P3". punkt des aktuellen Wochentages. 3. d zur Bestätigung. für Auswahl des Wochen tages.
- Seite 12 Raumbeheizung einstellen Schaltzeiten einstellen (Fortsetzung) Ablaufübersicht PROG PROG PROG SOLLTEMP UHR/DATUM ABFRAGEN ABFRAGEN PROGRAMM P3 LOESCHEN LOESCHEN FERIEN SERVICE ENDE ENDE MENU PROG PROG PROG FREI STUNDE MO−FR SA/SO sec. TAEGLICH EINZELTAG PROG MINUTE PROG KOMFORT ABSENK PROG ENDE PROG sec.
-
Seite 13: Raumtemperatur Dauerhaft Einstellen
Raumbeheizung einstellen Raumtemperatur dauerhaft einstellen Es können 3 Temperaturwerte eingestellt bzw. geändert werden: H Komfort−Temperatur (Normale Raumtemperatur) H Absenk−Temperatur (Reduzierte Raumtemperatur) H Frost−Temperatur (Frostschutztemperatur) 1. Drehschalter auf MENU" stellen. für den gewünschten Wert. 2. d 6. d zur Bestätigung. zur Bestätigung. KOMFORT FROST 6 .0... -
Seite 14: Raumtemperatur Nur Für Einige Stunden Ändern
Raumbeheizung einstellen Raumtemperatur nur für einige Stunden ändern Änderung mit den Tasten Die in allen Programmen vorgegebenen Temperaturen können Sie vorüberge hend ändern. Die geänderte Temperatur bleibt bis zum nächsten Umschalten innerhalb eines Programms oder bis zum Wechsel in ein anderes Programm erhalten. -
Seite 15: H Sparbetrieb (Eco) Einstellen
Raumbeheizung einstellen Raumtemperatur nur für einige Stunden ändern (Fortsetzung) Außerdem können Sie in den Programmen P1, P2 und P3 die Raumtempera tur für einige Stunden auch mit den folgenden Funktionen ändern. H Sie wollen Ihre Wohnung außerplanmäßig verlassen. Um Energie zu sparen, können Sie die Komfort−Temperatur mit dem Sparbetrieb û... -
Seite 16: H Partybetrieb Einstellen
Raumbeheizung einstellen Raumtemperatur nur für einige Stunden ändern (Fortsetzung) Partybetrieb einstellen Im Partybetrieb erfolgt Raumbeheizung mit der eingestellten Komfort−Tempe ratur (siehe Seite 13). Drücken Sie folgende Tasten: 1. g ca. 4 Sekunden für 2. Wenn Sie die Partytemperatur PARTY. ändern wollen: für gewünschten Tempera turwert. -
Seite 17: Raumtemperatur Nur Für Einige Tage Ändern
Raumbeheizung einstellen Raumtemperatur nur für einige Tage ändern Ferienprogramm einstellen Wenn Sie Ihre Wohnung für einige Tage verlassen (z. B. im Urlaub), können Sie die Raumbeheizung auf minimalen Energieverbrauch einstellen (z. B. damit die Zimmerpflanzen nicht erfrieren). Dazu wählen Sie das Programm Ferien H. Dabei können Sie die Temperatur während des Ferienprogramms wählen. -
Seite 18: Weitere Einstellungen
Weitere Einstellungen Uhrzeit und Datum 7. d 1. Drehschalter auf MENU" stellen. zur Bestätigung. für UHR/DATUM. Wurde MIT SOWI gewählt, erscheint im Display nach Betäti 3. d zur Bestätigung; die gen der Tasten momentane Uhrzeit blinkt. EUROPA GB / P und d für Eingabe der FIN / GR / TR Uhrzeit und des vollständi... -
Seite 19: Display−Variante Einstellen
Weitere Einstellungen Display−Variante einstellen Die Anzeige im Display bei den einzelnen Drehschalterstellungen richtet sich nach der eingestellten Display−Variante (siehe Tabelle). Drehschalter in Stellung Drehschalter in Stellung ts, tm oder te P1, P2 oder P3 Display−Variante Display−Variante Anzeige von Uhrzeit Solltemp. Isttemp. -
Seite 20: Wandabgleich Einstellen (Nur Für Den Technisch Interessierten Anlagenbetreiber)
Weitere Einstellungen Wandabgleich einstellen Für den technisch interessierten Anlagenbetreiber Bei ungünstigem Montageort, z.B. an einer Außenwand oder in der Nähe eines Kamins, können Temperaturabweichungen auftreten, die Sie durch Ein stellen eines Korrekturwertes ausgleichen können. Beispiel: Raumtemperatur 2 ºC zu hoch erfor dert einen Korrekturwert von 2 ºC. -
Seite 21: Abfragemöglichkeiten
Abfragemöglichkeiten Temperaturen abfragen Hinweis Der Drehschalter darf nicht auf MENU" stehen. Sie können H Raumtemperatur H Temperatur, die im aktuellen Programm eingestellt ist H Datum und Uhrzeit H Aktuelles Programm H Anzeigevariante des Displays (siehe Seite 19) abfragen. 1. c 2. -
Seite 22: Ferienprogramm Abfragen
Abfragemöglichkeiten Schaltzeiten abfragen (Fortsetzung) Variante 2 1. Drehschalter auf MENU" stellen. Hinweis Durch Drücken der Taste d werden für PROGRAMM P3. nacheinander alle Schaltpunkte eines Tages angezeigt. Ist der letzte Schalt 3. d zur Bestätigung. punkt des Tages erreicht, werden die des nächsten Tages angezeigt, usw. -
Seite 23: Was Tun, Wenn
Was tun, wenn ..die Räume zu kalt sind? Ursache Behebung Vitotrol 100 falsch eingestellt Einstellungen prüfen und ggf. korri gieren: H Programm (siehe Seite 8) H Raumtemperatur (siehe Seite 13) H Uhrzeit (siehe Seite 18) Angeschlossene Komponente (Gerät), Gerät prüfen, ggf. -
Seite 24: Batterien Wechseln
Was tun, wenn ... Batterien wechseln Tauschen Sie beide Batterien alle 1,5 Jahre aus. 1. Batterien herausnehmen. 2. Batterien entsprechend der Abbildung einlegen. Nicht schadstoffhaltige Alkaline Batterien, 1,5−V−Mignon−Alkaline zellen, Typ LR6/AA, verwenden. 3. Abdeckung einrasten. 4. Bei Überschreiten der Batterie− Gangreserve von 10 Minuten müssen Sie einen Reset durchfüh ren (siehe RES−Taste auf Seite 6). -
Seite 25: Reinigung
Instandhaltung/Tipps zum Energiesparen Reinigung Das Gerät kann mit einem handels üblichen Haushaltsreiniger (kein Scheuermittel) gereinigt werden. Tipps zum Energiesparen Neben der Nutzung der Vorteile einer modernen Heizungsanlage können Sie durch Ihr Verhalten zusätzlich Energie sparen. Folgende Maßnahmen helfen Ihnen dabei: H Richtiges Lüften. -
Seite 26: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abfragen von Temperaturen Nachttemperatur (Absenk− ... Abgasgeruch Temperatur) .......... - Seite 28 Zertifizierung Ihr Ansprechpartner Für Rückfragen oder Wartungs und Instandsetzungsarbeiten an Ihrer Heizungsanlage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z. B. unter www.viessmann.de im Internet. Viessmann Werke GmbH & Co KG D 35107 Allendorf...
