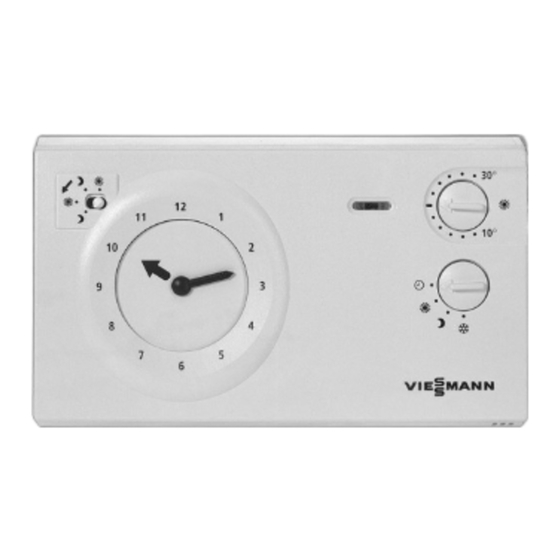

Viessmann Vitotrol 100 Montageanleitung
Typ uta
raumthermostat für vitotronic 100
Vorschau ausblenden
Andere Handbücher für Vitotrol 100:
- Bedienungsanleitung (48 Seiten) ,
- Bedienungsanleitung für den anlagenbetreiber (24 Seiten) ,
- Montageanleitung (20 Seiten)
Verwandte Anleitungen für Viessmann Vitotrol 100
Inhaltszusammenfassung für Viessmann Vitotrol 100

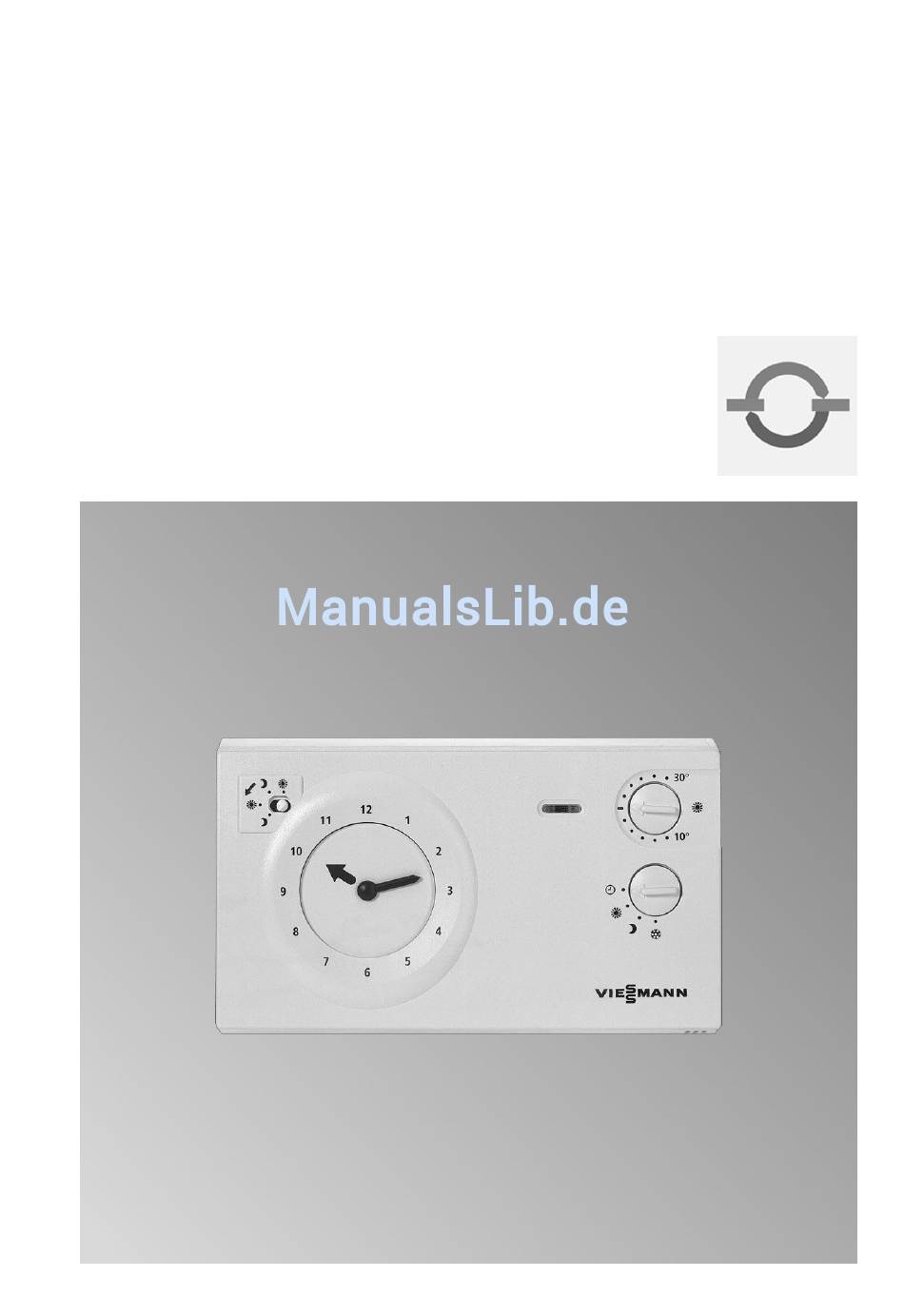

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitotrol 100 Typ UTA Raumthermostat für Vitotronic 100 Gültigkeitshinweise siehe letzte Seite VITOTROL 100 Bitte aufbewahren! 5851 628 10/2012...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW, TRGI, nenschäden. - Seite 3 ■ Bei Brennstoff Gas den Gasabsperr- schränken. hahn schließen und gegen unbeab- Bei Austausch ausschließlich sichtigtes Öffnen sichern. Viessmann Originalteile oder von ■ Anlage spannungsfrei schalten (z.B. Viessmann freigegebene Ersatz- an der separaten Sicherung oder teile verwenden. einem Hauptschalter) und auf Span- nungsfreiheit kontrollieren.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Montageanleitung Montagevorbereitung Montageort......................Montageablauf Raumthermostat montieren.................. Elektrischer Anschluss..................Raumthermostat einregulieren................Serviceanleitung Technische Daten....................12 Bescheinigungen Konformitätserklärung..................13... -
Seite 5: Montagevorbereitung
Montagevorbereitung Montageort ■ Im Hauptwohnraum an einer Innen- wand gegenüber von Heizkörpern. ■ Ca. 1,5 m vom Fußboden. ■ Nicht in der Nähe von Fenstern und Türen. ■ Nicht in Regalen und Nischen. ■ Nicht in der Nähe von Wärmequellen (Heizkörper, direkte Sonneneinstrah- lung, Kamin, Fernsehgerät usw.). -
Seite 6: Montageablauf
Montageablauf Raumthermostat montieren ° ° 90° Elektrischer Anschluss Empfohlene Anschlussleitung: ■ Ohne Schutzleiter: 3 x 1,5 mm² ■ Mit Schutzleiter: 4 x 1,5 mm²... - Seite 7 Montageablauf Elektrischer Anschluss (Fortsetzung) 90° ° ° Hinweis zu Arbeitsschritt 1. Leitungen flach in den Sockel drücken. Verdrahtung ist abhängig vom Typ der Vitotronic 100, siehe folgende Kapitel.
-
Seite 8: Anschluss An Vitotronic 100 Mit Stecker Lh
(Fortsetzung) Anschluss an Vitotronic 100 mit Klemmenleiste 1 2 3 4 5 6 7 8 9 10 11 12 A Klemmenleiste in der Vitotronic 100, D Vitotrol 100, Typ UTA Typ KC3 Brücke zwischen Klemmen 4 und 5 ent- fernen. -
Seite 9: Raumthermostat Einregulieren
Montageablauf Elektrischer Anschluss (Fortsetzung) Anschluss an Vitotronic 100 mit Stecker gH LS LR Raumthermostat einregulieren Hinweis Ggf. Codierung für Raumthermostat ein- stellen, siehe Montage- und Servicean- leitung der Vitotronic Regelung. 30° 10° 30° 10° A Regler für elektronische Rückfüh- B Regler für Temperaturabgleich rung... - Seite 10 Durch die elektronische Rückführung Regler für elektronische Rückführung wird die Schalthysterese beeinflusst. mit einem Schraubendreher in die Die Vitotrol 100 ist werkseitig auf Stan- gewünschte Position bringen. dardbetrieb eingestellt. Diese Einstel- lung nur ändern, falls eine Anpassung an die Heizungsanlage erforderlich ist.
- Seite 11 Regler für Temperaturabgleich in Richtung „+“ drehen Nach Stabilisierung der Raumtempera- tur ggf. wiederholen. Hinweis Die Vitotrol 100 benötigt nach der Inbe- triebnahme ca. 1 Stunde, um sich der Umgebungstemperatur anzupassen. Erst dann kann der Anlagenbetreiber seine persönlichen Einstellungen vor-...
-
Seite 12: Technische Daten
Technische Daten Technische Daten Nennspannung 230 V~/50 Hz Nennbelastbarkeit des Kontakts 6 A/250 V~ 1 A/250 V~ cosφ = 0,6 Schalthysterese 0,4 bis 1,5 K Leistungsaufnahme Schutzklasse Schutzart IP 20 Umgebungstemperatur ■ bei Betrieb 5 bis 40 °C ■ bei Lagerung und Transport –20 bis +40 °C Wirkungsweise Typ 1B gemäß... -
Seite 13: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitotrol 100, Typ UTA mit folgenden Normen übereinstimmt: EN 60 730-1 EN 60 730-2-9 Gemäß den Bestimmungen folgender Richtlinien wird dieses Produkt mit _ gekenn-... -
Seite 16: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr.: 7170149 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
