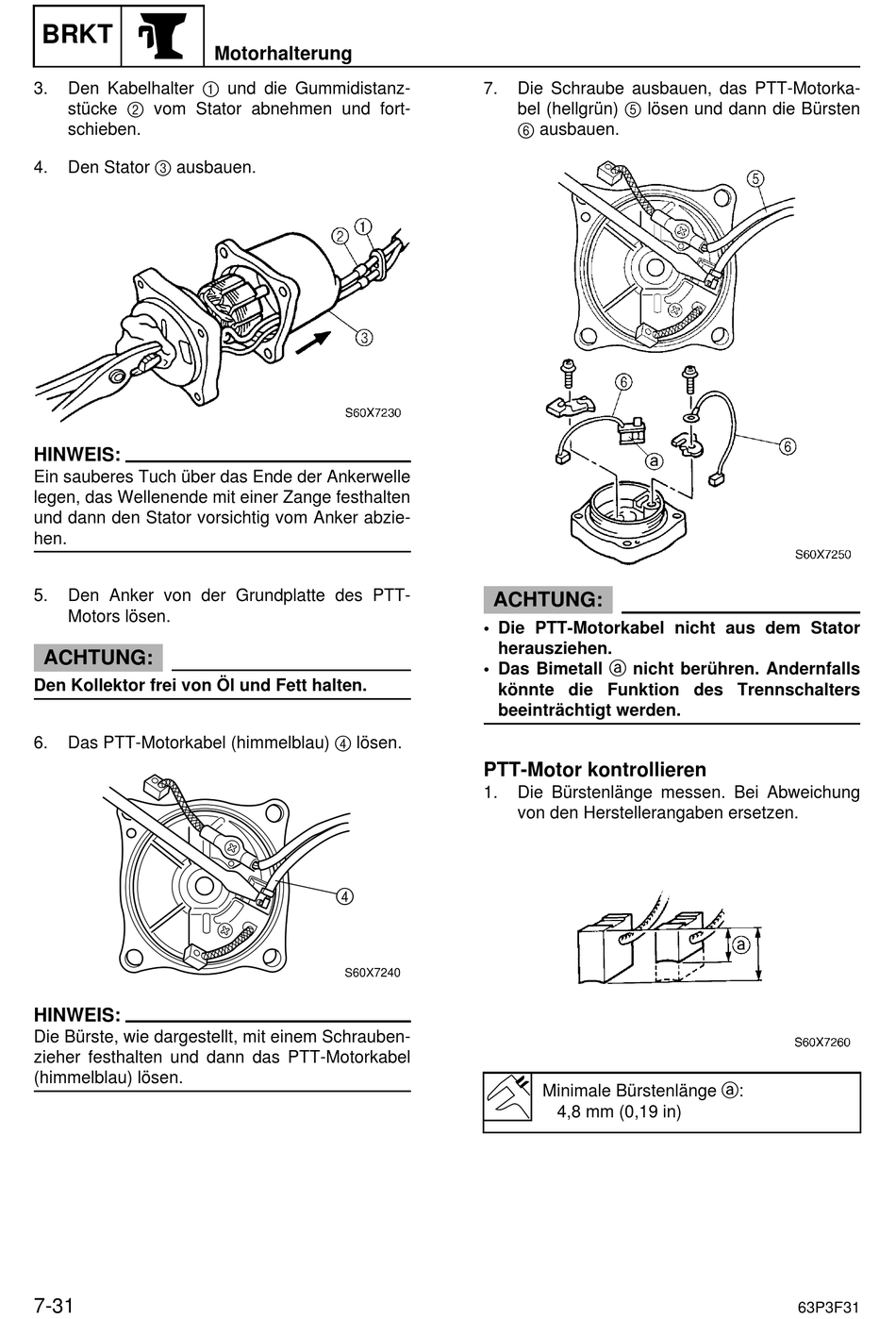

Ptt-Motor Kontrollieren - SELVA MARINE Killer Whale 150 EFI Handbuch

BRKT
Den Kabelhalter 1 und die Gummidistanz-
3.
stücke 2 vom Stator abnehmen und fort-
schieben.
Den Stator 3 ausbauen.
4.
HINWEIS:
Ein sauberes Tuch über das Ende der Ankerwelle
legen, das Wellenende mit einer Zange festhalten
und dann den Stator vorsichtig vom Anker abzie-
hen.
5. Den Anker von der Grundplatte des PTT-
Motors lösen.
ACHTUNG:
Den Kollektor frei von Öl und Fett halten.
Das PTT-Motorkabel (himmelblau) 4 lösen.
6.
HINWEIS:
Die Bürste, wie dargestellt, mit einem Schrauben-
zieher festhalten und dann das PTT-Motorkabel
(himmelblau) lösen.
7-31
Motorhalterung
4
S60X7240
7. Die Schraube ausbauen, das PTT-Motorka-
bel (hellgrün) 5 lösen und dann die Bürsten
6 ausbauen.
ACHTUNG:
• Die PTT-Motorkabel nicht aus dem Stator
herausziehen.
• Das Bimetall a nicht berühren. Andernfalls
könnte die Funktion des Trennschalters
beeinträchtigt werden.

PTT-Motor kontrollieren

1. Die Bürstenlänge messen. Bei Abweichung
von den Herstellerangaben ersetzen.
Minimale Bürstenlänge a:
4,8 mm (0,19 in)
63P3F31
