Bedienung

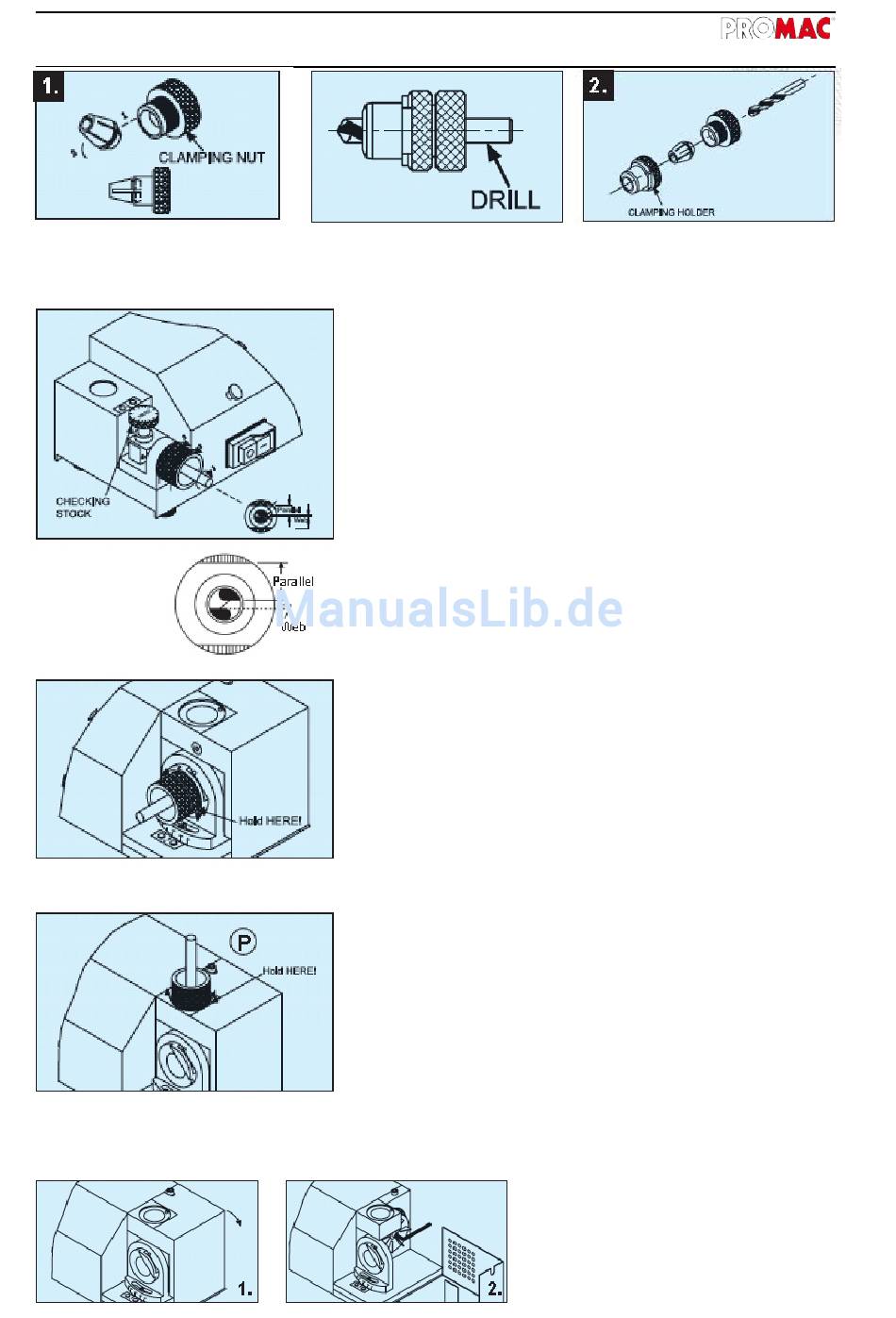

Die zum Bohrer passende
Spannzange mit eine Neigung
von 45° in den Halter klemmen.
4
Den Bohrer in den Halter
(Spannzange) einsetzten.
B. Den Halter in die Maschine einsetzten
1. Den Bohrerdurchmesser bestimmen. Beispiel: Bohrerdurchmes-
ser 8.mm - den Bohrerdurchmesser Indikator zwischen 8mm
- 8.5mm einstellen
. Den Halter in die Einstellvorrichtung positionieren.
3. Den Halter im Uhrzeigersinn drehen bis er am Stellstift ansteht.
Sich vergewissern, dass der Bohrer die Einstellehre berührt. Dann
die Feststellmutter des Halter festziehen.
4. Den korrekten Schleifwinkel 90° - 140° an der Aufnahme einstel-
len.
HINWEISE
a) Sich vergewissern, dass die Bohrerflanke (Web) parallel zum
Halter liegt (siehe Abb.)
b) Ist der Bohrer kleiner als 10mm, die Skala einen Teilstrich höhe
stellen.
c) Ist die Bohrerflanke unterschiedlich zu Standardbohrer, zuerst die
Parallelität zum Halter einstellen erst darnach den Bohrerdurch-
messer einstellen.
C. Bohrerflanke schleifen
1. Maschine starten.
. Den Halter sorgfältig in die entsprechende Aufnahme zum Flan-
kenschliff einführern.
3. Durch Drehen des Halters links und rechts bis kein Schleifge-
räusch mehr zu hören ist.
4. Den Halter aus der Aufnahme nehmen und um 180° gedreht wie-
der einführen. Die . Flanke schleifen wie im Punkt 3 beschrieben.
HINWEISE
a) Den Halter immer kontrolliert festhalten und drehen, so erhalten
Sie eine einwandfreie Schleiffläche.
D. Bohrerzentrum schleifen
1. Maschine starten.
. Den Halter sorgfältig in die entsprechende Aufnahme zum Zen-
trumschliff einführern.
3. Durch Drehen des Halters links und rechts bis kein Schleifge-
räusch mehr zu hören ist.
4. Den Halter aus der Aufnahme nehmen und 180° gedreht wieder
einführen. Die . Flanke schleifen wie im Punkt 3 beschrieben.
HINWEISE
a) Bohrer kleiner als 4mm Durchmesser benötigen keinen Zen-
trumsschliff.
Die Spannzange nur leicht fest-
ziehen, der Bohrer muss noch
gedreht werden können.
C. Schleifscheiben wechseln
1. Maschine stoppen (Netzstecker ziehen)
. Die Schrauben des Scheibenschutzes
entfernen.
3. Die Scheibenmutter entfernen und die
Schleifscheibe ersetzten.
4. Die Schrauben und den Schutz wieder
montieren.
313 / 314
