Druckregler (Druckreduzierventil) DP27, DP27Y und DP27E
Druckregler ohne Hilfsenergie, Sphäroguss, PN 25, Membranen aus Phosphorbronze
Beschreibung
Pilotgesteuerter Druckregler mit Federkraft-Sollwerteinstellung zur
schnellen und genauen Minderdruckregelung von Dampf oder Druck-
luft mit Membranen aus Phosphorbronze.
Proportionalregler mit extrem kleiner P-Abweichung und gut schlie-
ßendem Einsitzventil mit Membransteuerung.
Ausführungen
Standardversionen / Sollwertbereiche:
DP27.. (Feder konisch)
DP27..Y (Feder gelb)
...E...:
Für Dampfanwendungen. In die Steuerleitung ist ein
Magnetventil eingebaut. Dies gestattet eine fernge-
steuerte Unterbrechung der Dampfzufuhr. Das Magnet-
ventil ist stromlos geschlossen.
Vordruck max.: 10 bar ü, Temp. max.: 190°C
Hinweis: Bei Minderdrücken von ≤ 1bar Überdruck müssen Steuer-
und Hauptmembranen aus Phosphorbronze eingesetzt werden. Bitte
geben Sie bei einer Bestellung den Minderdruckbereich an.
Sonderversionen:
...G...:
Für Druckluft und gasförmige Medien. Im Pilot- und
Hauptventil ist eine Weichdichtung aus Nitril eingebaut.
Vordruck max.: 17bar ü, 120°C, Temp max.: 120°C
siehe: TIS 3.274 D
Hinweis: Es ist nicht geeignet für das Medium Sauerstoff.
Nicht lieferbar mit Magnetventil.
DP27R:
Sollwertverstellung mittels Änderung des angelegten Zu-
luftdruckes
Vordruck max.: 17bar ü,
Minderdruck: 0,7 bar kleiner als Druckluftdruck
Siehe: TIS 3.272 D
Anschlüsse, Baulängen
Standard Flansch DN15 ... DN50, Flanschanschlussmaße nach EN
1092-1, PN 25 mit Dichtfläche B1, Baulängen nach EN
558-1, Grundreihe 1.
Anschlüsse nach anderen Normen auf Anfrage.

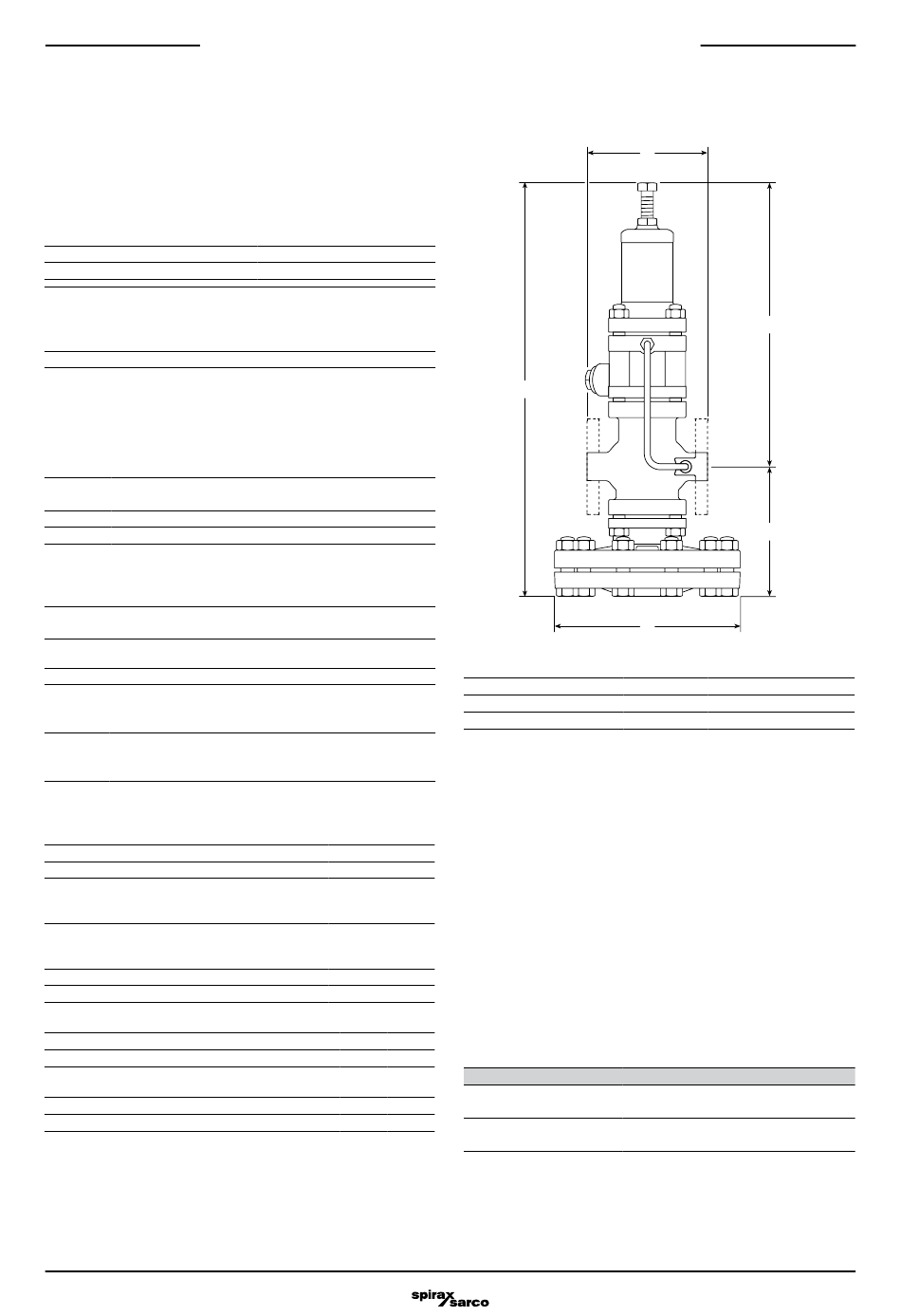

Einsatzgrenzen und Arbeitsbereich
Nenndruckstufe:
Prüfdruck für Festigkeitsprüfung:
Höchster Arbeitsdruck
DP27, DP27Y,
(Vordruck):
DP27G, DP27R,
DP27E
Höchste Arbeitstemperatur
DP27, DP27Y,
DP27E
DP27G
Minimale Arbeitstemperatur
Maximaler Differenzdruck
Bemessungsgrenzen für Anschlüsse PN 25, ANSI 300
Ratingtemperaturen
-10°C
t
rat
Ratingdrücke in bar
25
p
rat
Bemessungsgrenzen für Anschlüsse ANSI 150
Ratingtemperaturen
t
-10 °C 0 °C
rat
Ratingdrücke in bar
19,5
p
rat
Anmerkung: Alle angegebenen Drücke sind Überdrücke.
7.16
10
2. Technische Daten DP27, DP27Y, DP27E
1,0
17,0 bar Überdruck
0,2
3,0 bar Überdruck
PN 25
p
38 bar
test
p
17 bar
e, Amax
p
10 bar
e, Amax
t
232°C
Amax
t
190°C
Amax
t
120°C
Amax
0°C
17 bar
0°C
120°C 200°C 232°C
25
25
22
20,7
120 °C 200 °C 232 °C
19,5
17
13
12,5
Durchsatzkurven
Identisch mit DP17, siehe Datenblatt TIS 3.006 und TIS 3.007
D
Technische Daten (Magnetventil)
Spannung
Leistungsaufnahme
Einbau
Einbau senkrecht in waagerechte Rohrleitung, mit Justierschraube (1)
nach oben.
Dem Druckreduzierventil ist ein Schmutzfänger mit Feinsieb und bei
Bedarf ein Abscheider (Dampftrockner) vorzuschalten. Für eine kor-
rekte Leitungsentwässerung vor und nach dem Druckregler ist bau-
seits zu sorgen.
Zur Messwerterfassung dient die angebaute Druckmessleitung (Steuer-
leitung 23). Ist eine große Genauigkeit erforderlich, so sollte die Mess-
werterfassung durch eine externe, äußere Steuerleitung vorgenom-
men werden. Einbauhinweise gemäß der separaten Einbau- und War-
tungsanleitung, die den Reglern bei Auslieferung beiliegt.
Wartung / Reparatur
Wartungs- und Reparaturhinweise gemäß der separaten Einbau- und
Wartungsanleitung, welche den Reglern bei Auslieferung beiliegt.
Einstufung nach Druckgeräterichtlinie 97/23/EG
Anwendung: nur für Wasserdampf und Gase der Fluid-Gruppe 2.
Nennweite
Kategorie
DN 15
GIP
...40
DN 50
1
©
©
A
E
F
B
220-230V±10%, 50Hz
Anzug
Halten
CE-Kennzeichnung
Art. 3, Abs. 3, gute Ingenieurpraxis,
CE-Kennzeichnung nicht zulässig.
mit CE-Kennzeichnung und
Konformitätserklärung.
Änderungen vorbehalten. Durch außerhalb der BRD gültige
Vorschriften können abweichende Einsatzbereiche entstehen.
IM P470-03 D
45VA
23VA
