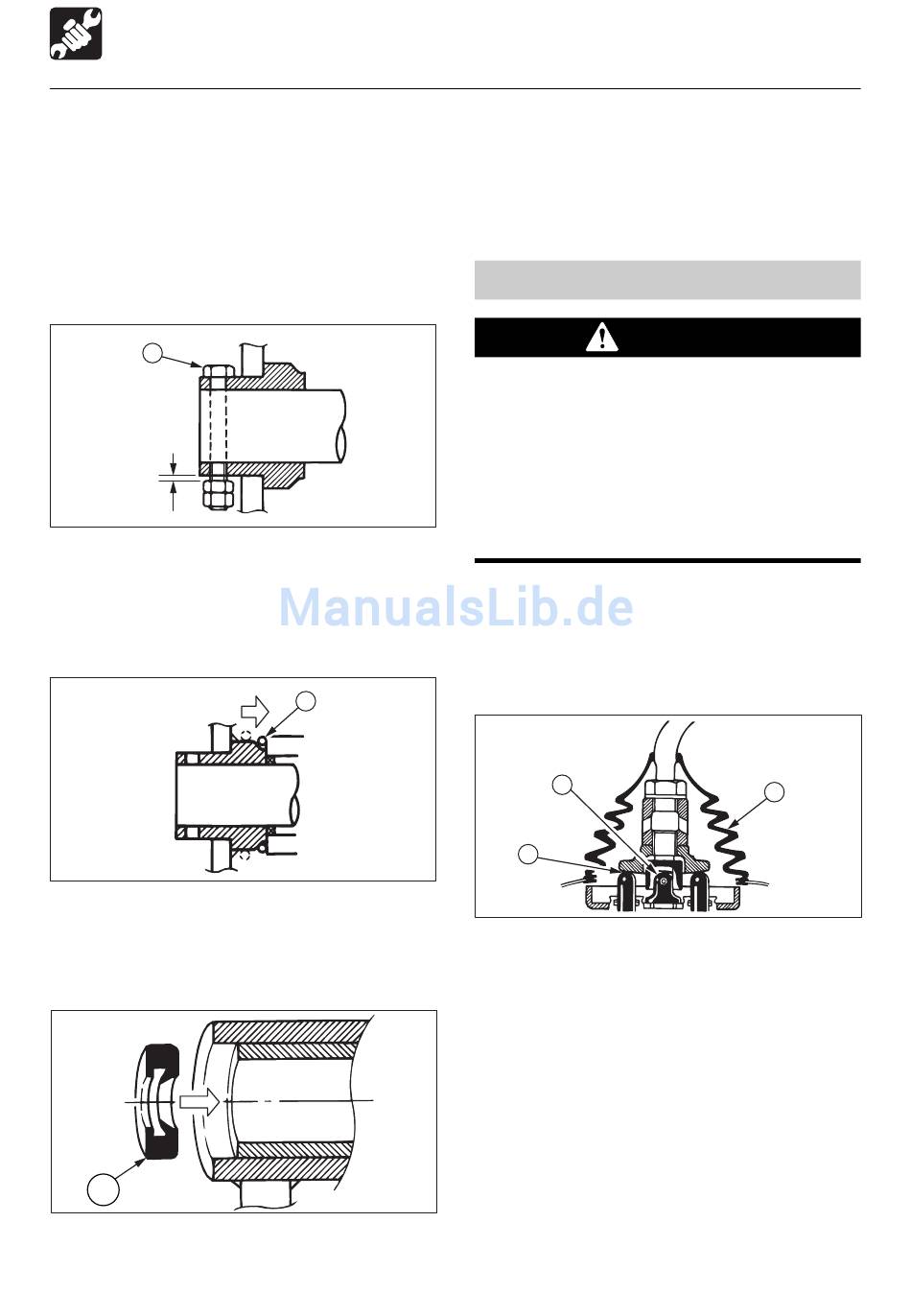

Takeuchi TB125 Bedienungsanleitung Seite 131

WARTUNG
Nach Erfordernis
2. Die Bohrung (A) des Haltestifts am Löffel
mit der Bohrung (B) im Löffelstiel (5)
fluchten und den Haltestift (2) einsetzen.
3. Den Zylinder betätigen und die
Haltestift-Bohrung (B) im Löffel mit der
Bohrung im Verbindungsarm (6) fluchten
und den Haltestift (2) einsetzen.
1
0.5~1mm
4. Umkehrsperröffnungen ausrichten,
Bolzen (1) und Muttern anbringen.
Einen Abstand von 0,5 - 1 mm Zwischen
Mutter und Löffelbuchse lassen, damit sich
die Mutter nicht lockert.
5. Den O-Ring (4) überstreifen.
Austausch der Haltestiftdichtung
3
1. Die Haltestiftdichtung (3) mit der oben
gezeigten Ausrichtung einsetzen.
E4G055
4
E4G056
E4G057
129
2. Die Dichtung mit einem Holzhammer
langsam hineintreiben. Die Dichtung dabei
nicht beschädigen.
Schmieren der Hebel
WARNUNG
Den Bagger in Abstellposition bringen,
den Motor abstellen
Zündschlüssel abziehen und sicher
verwahren. Andernfalls könnte der
Bagger plötzlich in Bewegung geraten
und zu schweren Verletzungen oder zum
Tod führen.
Wenn sich Hebel und Pedale nur noch
schwer betätigen lassen, müssen sie
geschmiert werden.
Bedienungshebel
A
B
1. Die Manschette (1) an ihrer unteren
Montageseite lösen und nach oben
ziehen.
2. Altes Fett abwischen.
3. Die Punkte (A) und (B) mit frischem Fett
einstreichen.
4. Die Manschette (1) in ihre ursprüngliche
Stellung zurückschieben.
und den
1
E4G058
