Anschließen weiterer externer Komponenten

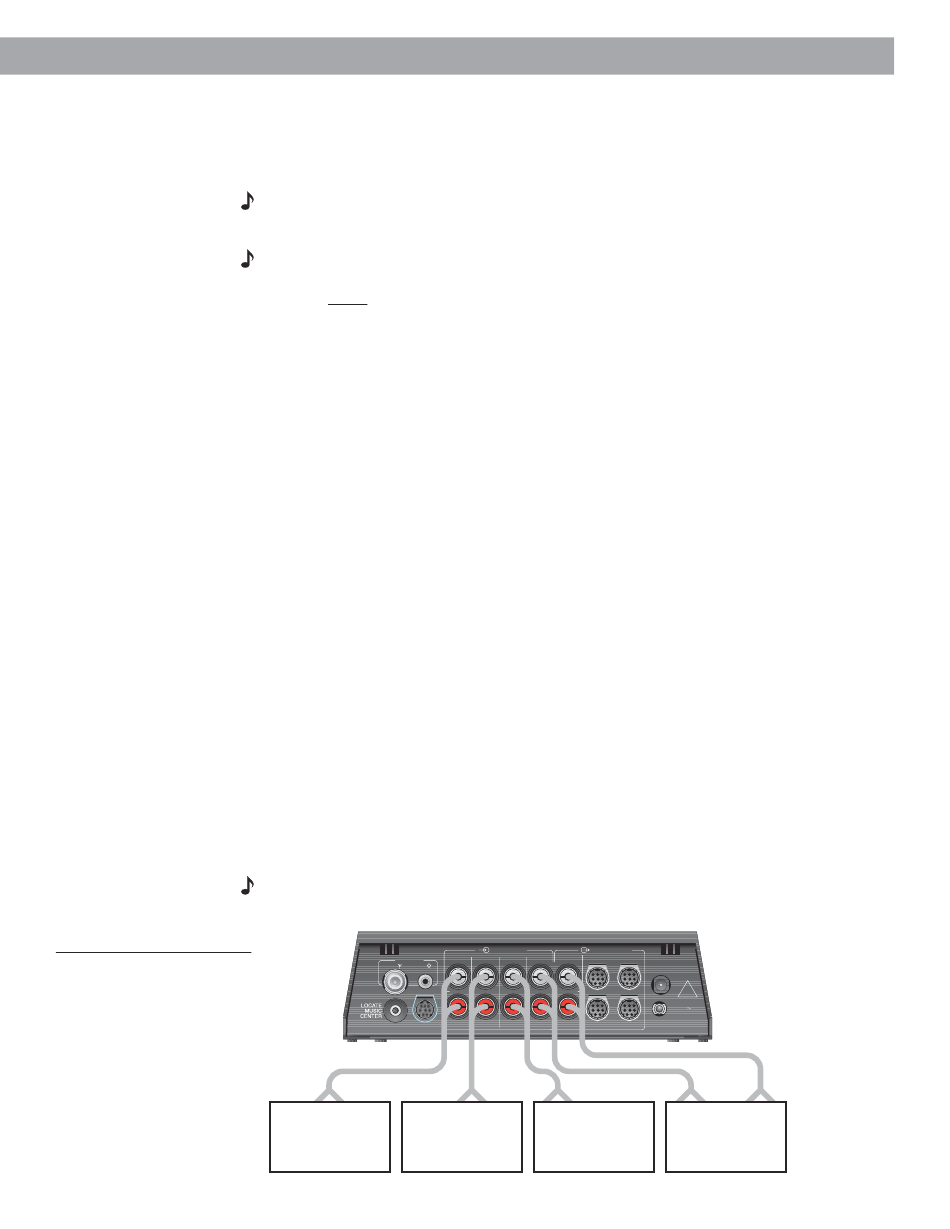

Abbildung 14
Anschließen externer
Komponenten
Anmerkungen zur Videoquelle
Ihr Fernsehgerät ist der Bildschirm für das Videosignal. Das Videosignal muß deshalb direkt
an das Fernsehgerät angeschlossen werden. Schließen Sie das Videosignal nicht am Life-
®
style 50 System an.
Hinweis: Anleitungen zum Herstellen der Videoverbindungen zwischen Ihrem DVD-Spieler,
Ihrem VCR und Ihrem Fernsehgerät finden Sie in den Gebrauchsanleitungen für Ihre Video-
komponenten.
Hinweis: Ihr Multi-Room-Interface hat keinen Eingang für das Videosignal (gewöhnlich eine
gelb markierte Buchse). Die VIDEO INPUT Buchsen sind für die von einer Videoquelle kom-
menden Audio-Signale.
Benutzen Sie zum Anschluß anderer Komponenten an das Multi-Room-Interface Ihres Life-
®
style Systems normale RCA-Audiokabel. Stecken Sie den roten Stecker in die mit R (rechts)
bezeichnete Buchse und den weißen (oder schwarzen) Stecker in die mit L (links) bezeichnete
Buchse.
Zum Anschließen einer Monoquelle benutzen Sie einen Y-Adapter (in Elektro- und Rundfunk-
geschäften erhältlich).
Tapedeck
Bei Benutzung eines externen Bandaufzeichnungsgeräts (Analog-Audiokassettengeräts,
Analog-Tonbandgeräts, Digital-Tonbandgeräts oder Digital-Kompaktkassettengeräts) verbin-
den Sie die REC Eingänge am Tapedeck mit den RECORD OUT Buchsen des Interfaces.
Verbinden Sie weiterhin die PLAY Ausgänge des Tapedecks mit den TAPE IN Buchsen des
Interfaces (siehe Abbildung 14).
Laserdisc-Spieler oder zusätzlicher CD-Wechsler
Wenn Sie eine dieser Komponenten benutzen möchten, schließen Sie deren Audioausgänge
an den Multi-Room-Interface-Eingangsbuchsen VIDEO 1, VIDEO 2 oder AUX an (sofern diese
nicht für eine Digitaltonquelle benötigt werden); achten Sie dabei darauf, daß alle roten Stek-
ker in eine R (rechts)-Buchse und alle schwarzen oder weißen Stecker in eine L (links)-Buchse
kommen (siehe Abbildung 14).
Plattenspieler
Zum Anschluß eines Plattenspielers benötigen Sie einen Vorverstärker (mit RIAA-Entzerrung).
Der erforderliche Vorverstärker (Teilenummer 252603) kann beim Bose
hintere Umschlagseite) bestellt werden. Verbinden Sie die Audioausgänge des Vorverstärkers
mit den VIDEO 1, VIDEO 2 oder AUX Buchsen des Interfaces (sofern diese nicht für eine digi-
tale Tonquelle benutzt werden); achten Sie wie immer darauf, daß rote Stecker in die R (rechte)
Buchse und schwarze oder weiße Stecker in die L (linke) Buchse kommen.
Hinweis: Sie können eine angeschlossene Komponente nicht über das Lifestyle
ein- oder ausschalten.
