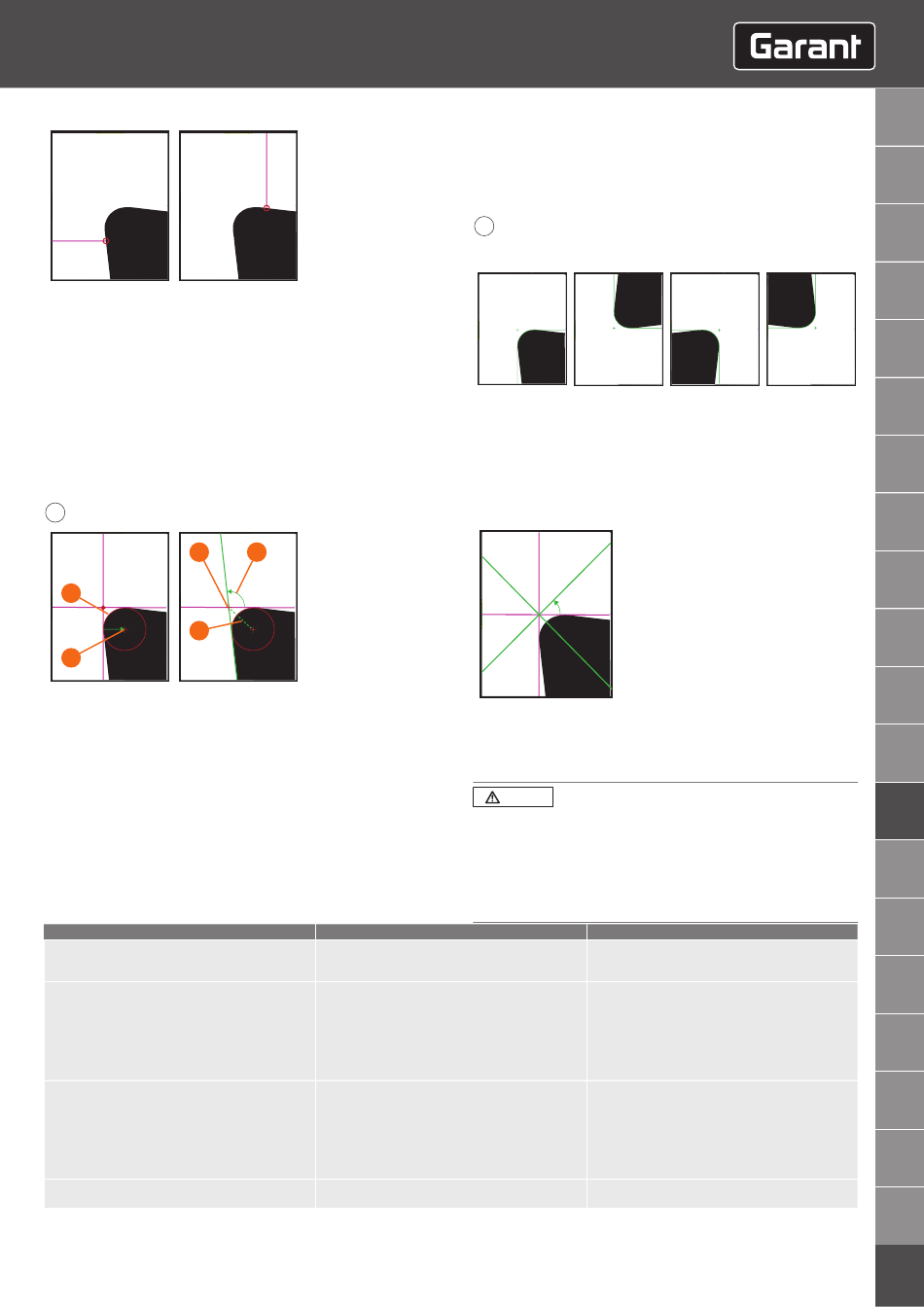

7.4.11.
Feixe de pesquisa horizontal/vertical
Feixe de pesquisa
Feixe de pesquisa vertical
horizontal
1. Premir o botão "Feixe de pesquisa horizontal" (31) para determinar o ponto de
intersecção do contorno da ferramenta com um valor X previamente
especificado.
2. Premir o botão "Feixe de pesquisa vertical" (32) para determinar o ponto de
intersecção do contorno da ferramenta com um valor Z previamente
especificado.
3. Posicionar o feixe de pesquisa tocando no ecrã tátil ou utilizando o cursor.
Descrição do funcionamento
O ponto de intersecção do contorno da ferramenta com o feixe de pesquisa
(linha roxa) é marcado com um ponto vermelho.
As coordenadas do ponto de intersecção são apresentadas na janela de valores
de medição.
7.4.12.
Medição da distância
i
A medição da distância pode ser combinada com outras funções de medição.
4
1
5
2
1. Premir o botão "Função de distância" (30) para determinar a distância entre
quaisquer dois elementos à escolha.
2. Selecionar sucessivamente os elementos a medir. Se necessário, selecionar outras
funções.
Depois de selecionar o segundo elemento, é realizado o cálculo da distância.
Exemplo de descrição da função
A título de exemplo, determina-se a distância entre o ponto central do raio da
ferramenta e o ponto de intersecção do contorno da ferramenta com o plano
horizontal.
3. Premir o botão "Ferramenta de raio" (28) para iniciar a função de medição "Raio".
4. Premir o botão "Função de distância" (30) para iniciar a medição da distância.
Ambas as funções estão ativas.
5. Premir o círculo tangencial do raio da ferramenta, marcado a verde.
O círculo tangencial é apresentado a vermelho (1).
O centro do círculo tangencial é marcado com uma cruz vermelha (2).
Intervalo
Diariamente ou conforme necessário
Semanalmente ou conforme necessário
Anualmente ou conforme necessário
De acordo com a regulamentação nacional válida
3
Trabalho de manutenção
Para evitar a corrosão, dependendo do ambiente de
trabalho, lubrificar o alojamento de base diariamente
após o uso ou esfregar com lubrificante, por ex. WD-40.
Limpar a caixa com um pano ligeiramente húmido.
Manter os componentes óticos, como a objetiva e a
câmara, sem óleo, pó e impressões digitais. Limpeza
com um pano sem pelo, em combinação com um
pouco de álcool.
Limpar o ecrã com um limpa-vidros disponível no
mercado e um pano macio.
1. Deslocar as unidades móveis para a respetiva posição
final.
2. Inspecionar as guias da torre e do braço de suporte e
lubrificar, se necessário.
»
Usar massa lubrificante multiusos. Recomendação:
LGEP 2/1 da SKF.
Verificar a calibração e a folga da guia.
Verificar o equipamento elétrico (incluindo a fonte de
alimentação) de acordo com os regulamentos nacionais.
6. Premir o botão "Função de ângulo" (29), primeira subfunção, para iniciar a função
de medição de um ângulo em relação ao plano horizontal.
7. Premir o ângulo marcado a verde (3).
O vértice do ângulo é marcado com uma cruz vermelha (4).
A distância entre os dois elementos é apresentada como uma linha verde (5).
O valor da distância é apresentado na janela de valores de medição.
7.4.13.
Calibre de raio e ângulo
i
Ambas as funções são utilizadas para verificar visualmente o contorno da
ferramenta e não têm uma função de medição.
Calibre de raio
1.Quadrant
2. Quadrante
1. Premir o botão "Calibre de raio" (35) para visualizar um raio com tangente
horizontal e vertical. O raio e a orientação são livremente selecionáveis.
Abre-se o menu "Inserir raio".
2. Introduzir o raio e selecionar o quadrante pretendido (ver tabela). Confirmar com
"OK".
É apresentado o calibre de raio.
3. Deslocar para o calibre de raio o contorno da ferramenta a verificar.
Calibre de ângulo
4. Premir o botão "Calibre de ângulo" (36) para rodar a mira num ângulo definido.
Abre-se o menu "Inserir ângulo".
5. Introduzir o ângulo e confirmar com "OK".
A mira rodada é apresentada a verde.
8.
Manutenção
PERIGO
Componentes condutores de corrente
Perigo de vida devido a choque elétrico.
»
Manutenção e reparação apenas por um técnico para trabalhos eletrotécnicos.
»
Antes de iniciar quaisquer trabalhos de manutenção, desligar e desconectar o
aparelho da rede elétrica, desbloquear e proteger contra religação.
»
Assegurar ausência de tensão, ligar à terra e curto-circuitar.
»
Cobrir ou limitar componentes sob tensão ou adjacentes.
»
Eliminar imediatamente os danos nos componentes condutores de corrente.
A executar por
Pessoa instruída
Pessoa instruída
Técnico especializado em trabalhos mecânicos
3. Quadrante
4. Quadrante
