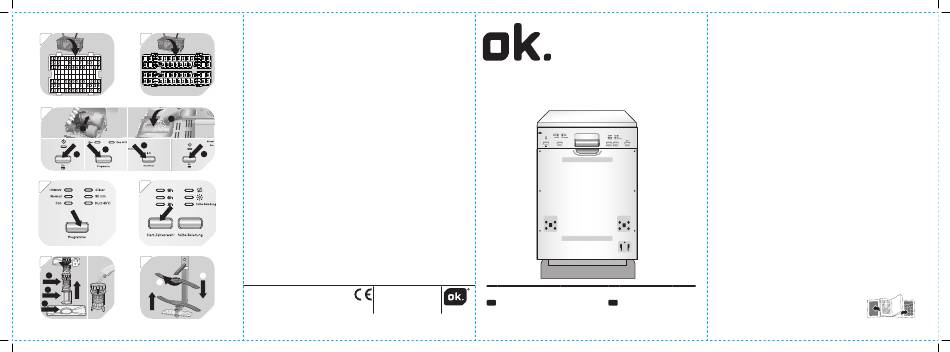

- Seite 1 1 2 1 4 4 4 4 4 4 2 2 2 1 2 1 4 4 4 4 4 4 ODW 60012 BI A2 1 2 1 5 5 5 5 5 5 ODW 45032 BI A2 2 2 2...
- Seite 2 Geschirrspüler/ 1.5 L Dishwasher 1.5 Kg Geschirrspülertür/ Door of dishwasher ODW 60012 Counter Front Drain pipe φ 40mm ODW 45032 IM_ODW60012_160118_V05_HR.indb 2 18/1/16 2:12 PM...
- Seite 3 Kinder vorgenommen werden, es sei denn, sie werden beaufsichtigt. Das Gerät ist für das Spülen von maximal 12 Maßgedecken (ODW 60012 BI A2) / 9 Maßgedecken ( ODW 45032 BI A2) vorgesehen. Die Tür darf nicht in der geöffneten Stellung belassen werden, da dies eine Stolpergefahr darstellt.
- Seite 4 Diese Geschirrspülmaschine verfügt über Ventilationsöffnungen im Gehäuseboden. Diese Öffnungen dürfen nicht durch Teppichboden verstopft werden. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Das Gerät ist an die Wasserversorgung angeschlossen.

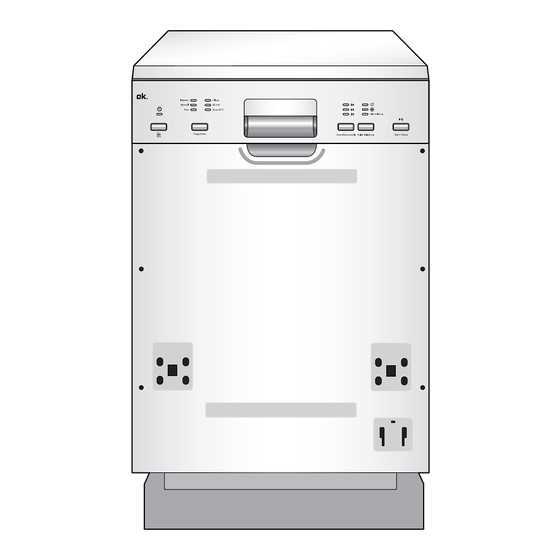

- Seite 5 BAUTEILE A. Bedienfeld A1. Ein/Aus-Indikatoranzeige A2. Programmanzeige A3. Timer-Anzeige A4. Anzeige für Spezialsalz A5. Anzeige für Klarspüler A6. Anzeige für halbvoll A7. Start/Pause-Taste A8. Taste halbe Beladung A9. Taste Start-zeitvorwahl A10. Programmwahltaste Prgramme A11. Ein/Aus-Schalter B. Griffmulde C. Tür D. Besteckkorb Oberkorb Unterkorb G.
- Seite 6 INSTALLATION 1 Der Geschirrspüler muss in ausreichender Nähe von Wasser-, Abwasser- und Elektroanschluss installiert werden. Hinweis: Beachten Sie das beiliegende Montagematerial, Winkel, Schrauben und Klettband zur Befestigung der Dekorplatte, usw. Beachten Sie die Einbaumaße. • Ein Standort in der Nähe der Spüle wird empfohlen um den Geschirrspüler einfacher an Wasser- und Abwasseranschluss anschließen zu können.
- Seite 7 VORBEREITUNG Salztank mit Salz befüllen Abhängig von der Härte Ihres Leitungswassers (Wasserhärte) müssen Sie zusätzlich Salz verwenden um das Wasser weicher zu machen. Beachten Sie immer die Hinweise und Anleitungen zum Salz. 1. Entfernen Sie den Geschirrkorb und schrauben Sie dann die Verschlusskappe des Salztanks ab. 2.
- Seite 8 Salzmenge einstellen 1. Einstellmodus aktivieren: Schließen Sie die Tür. Schalten Sie das Gerät ein. Drücken Sie innerhalb von 60 Sekunden die Start/Pause-Taste und halten Sie sie für 5 Sekunden gedrückt. Dadurch wird der Einstellmodus aktiviert, was durch abwechselndes Blinken der Warnleuchten angezeigt wird.
- Seite 9 klarspüler auffüllen Ihr Geschirrspüler ist für den Gebrauch mit flüssigen Klarspülern vorgesehen. Dieser wird im letzten Spülgang dem klaren Wasser zugegeben, um Kalkflecken auf dem Geschirr zu verhindern. 1. Entfernen Sie die Verschlusskappe und füllen Sie Klarspüler in den Tank bis der Füllstandsindikator vollständig Schwarz erscheint.
- Seite 10 Geschirrkorb auffüllen • Reinigen Sie im Geschirrspüler nur geschirrspülerfestes oder -geeignetes Geschirr und Besteck. • Schaben Sie Speisereste ab. Weichen Sie angebrannte Reste in Bratpfannen an. • Es ist nicht nötig das Geschirr unter fließendem Wasser vorzureinigen. • Beladen sie den Geschirrspüler mit Geschirr und Besteck folgendermaßen: - Teile wie Tassen, Gläser, Töpfe/Pfannen mit der Öffnung nach unten, sodass Wasser rausläuft.
- Seite 11 BEDIENUNG Geschirrspülen • Beachten Sie folgende Schritte um den Spülvorgang zu starten: 1. Korb beladen 2. Geschirrspülreiniger und ggf. Klarspüler einfüllen Wichtig: Sicherstellen, dass der Wasserhahn/Wasserzulauf geöffnet ist, der Netzstecker steckt und die Tür korrekt geschlossen ist. 3. Drücken Sie die Taste Ein/Aus um den Geschirrspüler einzuschalten. 4.
- Seite 12 PROGRAMM AUSWÄHLEN 10 Beachten Sie nachfolgende Tabelle um das für Ihren Zweck richtige Programm auszuwählen. Energiever- Wasser- Programm Reiniger Laufzeit Klar- Programm Einsatzgebiet brauch in verbrauch Model Einsatzgebiet Vor/Haupt in min spüler in Liter Für normal Vorspülen 5/25 g verschmutzte 45 °C 1,25 (3in1)
- Seite 13 Rechtlicher Hinweis: * EN 50242: Diese Program ist der Testzyklus. Informationen für Vergleichstests nach EN 50242 sind wie folgt: - Kapazität: Einstellung 12 (ODW 60012 BI A2), 9 (ODW 45032 BI A2) - Obere Geschirrkorb: obere Rollen auf Bahn - Klarspülereinstellung: 6...
- Seite 14 Reinigung der Sprüharme 13 Führen Sie eine regelmäßige Reinigung durch, um mögliche Verstopfung der Düsen zu vermeiden. • Nehmen Sie die Sprüharme ab. • Spülen Sie die Sprüharme unter fließendem Wasser gründlich ab. • Stecken Sie den Sprüharm wieder auf den Anschluss und stellen Sie sicher, dass er korrekt sitzt und frei rotieren kann.
- Seite 15 Geschirr ist nicht sauber • Geschirr wurde nicht richtig • Ordnen Sie die Geschirrteile eingeordnet wie im kapitel Geschirrkorb füllen • Sprüharme sind durch Geschirrteile blockiert • Es wurde zu wenig Reiniger • Verwenden Sie mehr Reiniger dosiert oder wechseln Sie evtl. das Reinigerprodukt • Das Programm war zu • Wählen Sie ein stärkeres...
- Seite 16 This product is designed for washing maximum 12 place setting (ODW 60012 BI A2) / 9 place settings ( ODW 45032 BI A2). The door shall not be left in the open position since this could present a tripping hazard.
- Seite 17 Read this user manual thoroughly before first use and pass it on with the product. Pay attention to the warnings on the product and in this user manual. It contains important information for your safety as well as for the use and maintenance of the equipment. Use the product only for its intended purpose and with recommended accessories and components.
- Seite 18 COMPONENTS A. Operation panel A1. On/Off indicator A2. Mode display A3. Timer display A4. Signal lamp for water softener empty (Salt) A5. Signal lamp for rinse aid empty A6. Half load display A7. Start/Pause button A8. Half load button (halbe Beladung) A9.
- Seite 19 INSTALLATION 1 The dishwasher must be installed in sufficient proximity of water, sewage and electrical connection. Note: Please check the included mounting material, brackets, screws and Velcro strip for attaching the decorative panel, etc. Observe the installation dimensions. • A location near the sink is recommended for the dishwasher to be connected to water and sewage connections easier.
- Seite 20 PREPARATION Putting salt into the salt container Depending on your tap water hardness (hardness degree) use additional salt (water softener). Always consider instruction provided with the salt. 1. Remove the basket and then unscrew and remove the cap from the salt container. 2.
- Seite 21 Adjusting salt consumption 1. Activate the setup mode: Close the door within 60 seconds after power ON, press Start/Pause button and hold for 5 seconds, the machine will enter setting mode which is indicated by the alternatingly blinking indicator lights of 2.
- Seite 22 Fill rinse aid dispenser Your dishwasher is designed to use liquid rinse aids which are released during the final rinse to prevent water from forming droplets on your dishes. 1. Open the cap and pour the rinse aid into the dispenser until the level indicator turns completely black.
- Seite 23 Loading the dishwasher basket • Only clean dishes and cutlery which are dishwasher proof or suitable for dishwashers. Follow instructions of manufacturers. • Scrape off any large amounts of leftover food. Soften remnants of burnt food in pan. • It is not necessary to rinse the dishes under running water. • Place objects in the dishwasher in following way: - Items such as cups, glasses, pots/pans, etc.
- Seite 24 OPERATION Washing dishes • Consider following steps to start the washing process: 1. Load the dishwasher basket 2. Add detergent or rinse aid Important: Make sure the water-tap/water supply is open, the appliance is connected to the mains and the door is closed correctly. 3.
- Seite 25 CHOOSING PROGRAM 10 Consider below table to choose the correct program according your needs. Running Energy Water Information and Description Detergent Rinse Program time in cons. in cons. in Model purpose of cycle Pre/Main litre For normally Pre-wash 5/25 g 1.25 soiled loads 45 °C...
- Seite 26 * EN 50242: This program is the test cycle. The information for comparability test in accordance with EN 50242, is as following: - Capacity: 12 setting (ODW 60012 BI A2), 9 setting (ODW 45032 BI A2) - Upper basket: top wheels on rail...
- Seite 27 Cleaning the spray arms 13 The spray arms can be easily removed for periodic cleaning of the nozzles, to prevent possible clogging. • Grasp the middle of the spray arm, pull it upwards to remove it. • Wash the arms under a jet of running water. • Return them carefully to their seat and make sure that the spray arms are installed correctly and can turn freely.
- Seite 28 Knocking noise in the cabinet • Spray arm is knocking against • Interrupt the program and an item in the basket re-arrange the items Rattling noise • Items of crockery are loose in the cabinet Knocking noise in water pipes • Caused by on- site • This has no influence in the installation or cross section of...
- Seite 29 Produktdatenblatt/ Product fiche Imtron Modell / ODW 60012 BI A2 ODW 45032 BI A2 Model Energieeffizienzklasse / Energy efficiency class Standardreinigungszyklus / ECO 45 °C ECO 45 °C Standard cleaning cycle Energieverbrauch Standardreinigungszyklus* / 0.91 kWh 0.69 kWh Energy consumption of the standard...
