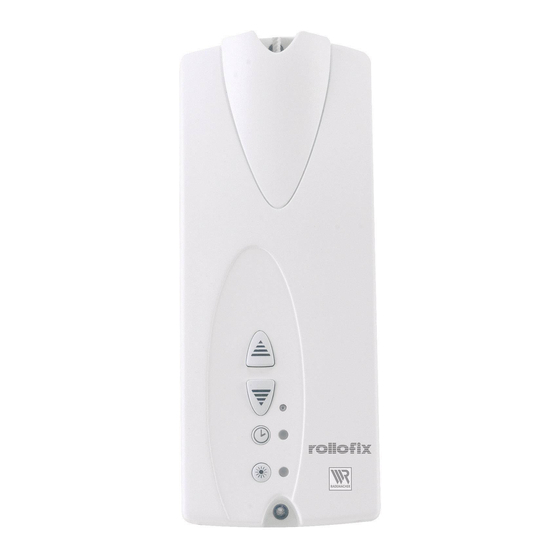

Gurtwickler
Quelle: rademacher.de
Vorschau ausblenden Andere Handbücher für Rollofix:
Inhaltsverzeichnis

Werbung

Quicklinks

D
Einbau- und Bedienungsanleitung Gurtwickler
ES
Instrucciones de montaje y uso por el enrollador de cinta
F
Notice de montage et de service pour l'enrouleur de sangle
GB
Installation and operation manual for the belt winder
NL
Montage- en bedieningshandleiding voor de bandopwinder
Artikel Nr.;
Artículo
nº;
N° d'article; Article no;
VBD 458-2 (07.07)
Artikelnr. VK 2-1020
