- Seite 2 Dahinter stehen alle hochqualifizierten Mitarbeiterinnen und Mitarbeiter aus dem ...beschreibt Ihnen die Montage, den elektrischen An- Hause RADEMACHER und dafür verbürge ich mich mit meinem Namen. schluss und die Bedienung Ihres Rollladenantriebs..Bitte lesen Sie diese Anleitung vollständig durch und beachten Sie alle Sicherheitshin- weise, bevor Sie mit den Arbeiten beginnen.
-
Seite 3: Gesamtansicht/Bedienelemente

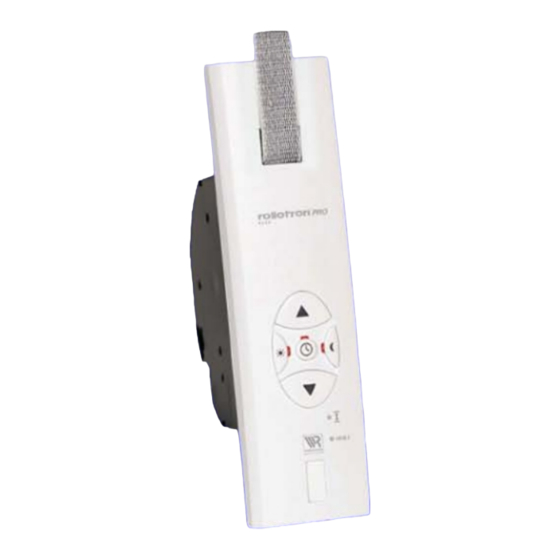

Gesamtansicht (Art.-Nr. 9300), gilt auch für Art.-Nr. 9305/9340 Befestigungslöcher Gurtband- Umlenkrolle abdeckung Gurteinlass Wickelrad Befestigungs- Auto-/Manu- haken Auf-Taste Taste mit LED Dämmerungs- Zugentlastung Sonnen-Taste Taste mit LED mit LED Endpunkt-Taste Ab-Taste Reset-Taste Befestigungslöcher Blendenstopfen Steckanschluss für Lichtsensor Kabelkanal Anschlussklemmen... -
Seite 4: Zeichenerklärung
...zum Heben und Senken von Rollläden mit Gurtband. Rollotron ® Pro nur... Verwenden Sie nur Verwenden Sie nur Original-Ersatzteile von Rademacher, Sie vermeiden so Fehlfunktionen bzw. Originalteile des Schäden am Rollotron ® Pro. Als Hersteller übernehmen wir keine Garantie bei der Verwendung Herstellers herstellerfremder Bauteile und daraus entstehender Folgeschäden. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Gesamtansicht/Bedienelemente ....3 Sonnenautomatik ........ 19 Zeichenerklärung ......... 4 Sonnenautomatik einstellen ....21 Allgemeine Sicherheitshinweise ....4 Dämmerungsautomatik ......22 Richtige Verwendung ......4 Dämmerungsautomatik einstellen ... 23 Einsatzbedingungen ......6 Einstellungen löschen/ Zulässige Rollladen-Gurtbreiten/ Softwarereset /Hardwarereset ....24 Rollladenflächen ........ -
Seite 6: Einsatzbedingungen
Einsatzbedingungen/Zulässige Rollladen-Gurtbreiten/Rollladenflächen Einsatzbedingungen ◆ Betreiben Sie den Rollotron ® Pro nur in trockenen Räumen. ◆ Für den elektrischen Anschluss, muss am Einbauort ständig ein 230 V /50 Hz Stromanschluss, mit bauseitiger Freischaltvorrichtung (Sicherung) vorhanden sein. ◆ Der Rollladen muss sich leichtgängig heben und senken lassen, er darf nicht klemmen. ◆... -
Seite 7: Funktionsübersicht
Funktionsübersicht Rollotron Pro standard (9300/9305/9340) Funktionen für 9300/9305/9340 Manuelle Bedienung AUTO/MANU - Umschaltung Automatikbetrieb, je eine Schaltzeit für Auf und Ab Sonnenautomatik Dämmerungsautomatik Endpunkteinstellung Dauerhafte Speicherung der Einstellungen... -
Seite 8: Vor Dem Einbau
Vor dem Einbau Maße nehmen ◆ Prüfen Sie, ob der Gurtkasten ausreichend Platz für den Rollotron ® Pro bietet. ▲ ▲ RE SE T RES ET Alle Maßangaben in mm Alle Maßangaben in mm Maßzeichnung für Rollotron ® Maßzeichnung für Rollotron ®... -
Seite 9: Werkzeuge
Vor dem Einbau Sie brauchen folgende Werkzeuge ◆ Schraubendreher ◆ Kreuzschlitz-Schraubendreher ◆ Schere ◆ Zollstock oder Maßband ◆ Stift Den alten Gurtwickler ausbauen ◆ Lassen Sie den Rollladen ganz herunter, bis die Lamellen vollständig geschlossen sind. ◆ Bauen Sie den alten Gurtwickler aus und wickeln Sie das Gurtband ab. Es besteht Verletzungsgefahr durch die vorgespannte Feder des alten Gurtwicklers. -
Seite 10: Gurtband Vorbereiten
Vor dem Einbau Gurtband vorbereiten Schneiden Sie das Gurtband ca. 20 cm unterhalb des Gurtkastens ab. Schlagen Sie das Ende des Gurtbandes ca. 2 cm um und schneiden Sie in die Mitte einen kurzen Schlitz. So können Sie später das Band auf dem Wickelrad einhaken. Empfehlung ✗... -
Seite 11: Sicherheitshinweise Zum Elektrischen Anschluss
Sicherheitshinweise zum elektrischen Anschluss Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Stromschlag. ◆ Der elektrische Anschluss und alle Arbeiten an elektrischen Anlagen müssen durch eine zugelassene Elektrofachkraft nach den Anschlussplänen in dieser Anleitung erfolgen. ◆ Führen Sie alle Montage- und Anschlussarbeiten nur im spannungslosen Zustand aus. ◆... -
Seite 12: Elektrischer Anschluss
Elektrischer Anschluss HINWEIS Der elektrische Anschluss des Rollotron ® Pro kann sowohl über ein Kabel mit Netzstecker als auch über eine fest verlegte Zuleitung erfolgen. Das beiliegende Kabel (mit Netzstecker) anschließen. Artikelnr. Artikelnr. 9300/9340 9305 Wenn Sie das beiliegende Kabel mit Netzstecker verwenden, müssen Sie es anschließend im seitlichen Kabelkanal des Rollotron ®... -
Seite 13: Gurtband Einziehen Und Befestigen
Gurtband einziehen und befestigen Schalten Sie die Netzversorgung ein. Drücken Sie die Auf-Taste solange, bis der Befestigungshaken Befestigungshaken in der Montageöffnung gut erreichbar ist. (Eventuell müssen Sie für das Gurtband vorher einen Softwarereset, s. Seite 24, vornehmen.) Es besteht Verletzungsgefahr durch das Wickelrad. Fassen Sie nicht bei laufendem Motor in die Montageöffnung. -
Seite 14: Den Rollotron Pro Einbauen
Den Rollotron ® Pro einbauen HINWEIS Bauen Sie den Rollotron ® Pro gerade ein, damit sich das Gurtband korrekt aufwickeln kann. Achten Sie darauf, dass der Rollotron ® Pro frei im Gurtkasten sitzt und nicht am Mauerwerk anliegt, es kann sonst zu Geräuschbildung kommen. Schieben Sie den Rollotron ®... -
Seite 15: Endanschläge Einstellen
Endanschläge bei Erstinbetriebnahme oder nach einem Softwarereset einstellen Endanschläge einstellen Damit Ihr Rollladen an der richtigen Position anhält, müssen Sie zuerst den oberen und unteren Endanschlag einstellen. Sie müssen unbedingt beide Endanschläge einstellen, da es sonst zu Funktionsstörungen kommen kann. WICHTIG Strom einschalten bzw. -
Seite 16: Automatikbetrieb/ Öffnungs- Und Schließzeit Einstellen
Automatikbetrieb / Öffnungs- und Schließzeit einstellen Gleiche Schaltzeiten für Sie können am Rollotron ® Pro standard je eine Öffnungs- und Schließzeit einstellen, die an allen alle Tage Tagen gilt. Beim Erreichen dieser Zeiten öffnet oder schließt sich Ihr Rollladen automatisch und fährt bis zum jeweiligen Endanschlag. - Seite 17 Automatikbetrieb / Öffnungs- und Schließzeit einstellen Öffnungszeit (▲ ▲ ▲ ▲ ▲ ) einstellen gleichzeitig drücken (z.B. um 8:00 Uhr morgens) Zur Quittierung blinkt die Auto/Manu-LED und der Rollladen öffnet sich. Der Automatikbetrieb ist jetzt eingeschaltet und die Auto/Manu-LED leuchtet. Ihr Rollladen öffnet sich jetzt jeden Morgen automatisch um 8:00 Uhr.
-
Seite 18: Automatikbetrieb Ein-/Ausschalten
Automatikbetrieb ein- /ausschalten AUTO Die automatische Schaltzeit ist eingeschaltet. HINWEIS Auch im Automatikbetrieb ist eine manuelle Bedienung möglich. MANU Die automatische Schaltzeit ist ausgeschaltet, es ist nur noch der manuelle Betrieb möglich. Die zuvor eingestellten Schaltzeiten bleiben gespeichert. Automatikbetrieb ein-/ausschalten 2 s drücken Umschalten zwischen Automatikbetrieb und manuellem Betrieb... -
Seite 19: Sonnenautomatik
Sonnenautomatik Helligkeitsabhängige Die Sonnenautomatik ermöglicht Ihnen, zusammen mit dem Lichtsensor (Art. Nr. 3710, s. Seite 33), Steuerung die helligkeitsabhängige Steuerung Ihrer Rollläden. Dazu wird der Lichtsensor mit einem Saugnapf an der Fensterscheibe befestigt und über einen Stecker mit dem Rollotron ®... - Seite 20 Sonnenautomatik Automatisches Nach ca. 20 Minuten fährt der Rollladen automa- Freiziehen tisch ein Stück hoch, um den Sensor freizugeben. Bei weiterer Sonneneinstrahlung bleibt der Rollladen Nach Nach Nach Nach Nach 20 Min. Min. Min. Min. Min. in dieser Position stehen. Fällt die Helligkeit unter den eingestellten Grenzwert, fährt er bis zum oberen Endanschlag zurück.
-
Seite 21: Sonnenautomatik Einstellen
Sonnenautomatik einstellen gleichzeitig drücken Aktuelle Helligkeit als Grenzwert übernehmen und Sonnenautomatik einschalten Übernehmen Sie die aktuelle Helligkeit, bei der Ihr Rollladen abgesenkt werden soll, als Grenzwert. Danach ist die Sonnenautomatik eingeschaltet. Beachten Sie die Sonnen-LED = Sonnenautomatik AUS = Sonnenautomatik EIN Langsam blinkend = Wird der eingestellte Grenzwert überschritten blinkt die Sonnen-LED... -
Seite 22: Dämmerungsautomatik
Dämmerungsautomatik Die Dämmerungsautomatik bewirkt ein automatisches Schließen des Rollladens bei Dämmerung. Automatischer Bei Eintritt der Dämmerung senkt sich der Rollladen Tieflauf nach ca. 10 Sekunden bis zum unteren Endanschlag. Der Rollladen öffnet erst wieder bei Erreichen der einge- stellten Öffnungszeit oder nach manuellem AUF-Befehl. Soll der Tieflauf Ihres Rollladens durch die Dämmerungs- HINWEIS automatik erfolgen, so müssen Sie die automatische... -
Seite 23: Dämmerungsautomatik Einstellen
Dämmerungsautomatik einstellen gleichzeitig drücken Aktuelle Helligkeit (Dämmerung) als Grenzwert über- nehmen und Dämmerungsautomatik einschalten Übernehmen Sie die aktuelle Helligkeit (Dämmerung), bei der Ihr Rollladen abgesenkt werden soll, als Grenzwert. Danach ist die Dämmerungsautomatik eingeschaltet. Beachten Sie die Dämmerungs-LED = Dämmerungsautomatik AUS = Dämmerungsautomatik EIN Langsam blinkend = Wird der eingestellte Grenzwert... -
Seite 24: Einstellungen Löschen/Softwareset/Hardwarereset
Einstellungen löschen/Softwareset/Hardwarereset gleichzeitig drücken Softwarereset Zur Quittierung blinkt die Auto/Manu-LED. Tasten loslassen Alle Einstellungen sind gelöscht und müssen bei Bedarf wiederholt werden. Hardwarereset Hardwarereset 2 s lang Reset-Taste (s. Seite 3) vorsichtig mit einem dünnen (nicht zu spitzen) Ge- Nach einem Hardwarereset bleiben bis auf die interne genstand drücken. -
Seite 25: Den Rollotron ® Pro Bedienen/Handbetrieb
Den Rollotron ® Pro bedienen/Handbetrieb HINWEIS Die Bedienung von Hand ist in jeder Betriebsart möglich und hat Vorrang vor den Automatikfunktionen. Rollladen öffnen der Rollladen fährt bis zum oberen Endanschlag Rollladen stoppen oder oder Auf-Taste AUTO MANU Auto/Manu-Taste Rollladen schließen der Rollladen fährt bis zum Ab-Taste unteren Endanschlag... -
Seite 26: Den Rollotron ® Pro Ausbauen
Den Rollotron ® Pro ausbauen Den Rollladen vollständig schließen Endanschläge löschen drücken und halten (eventuell mehrfach) Das Gurtband mit der Hand soweit wie möglich über die Umlenkrolle vorne aus dem Rollotron ® Pro ziehen. Befestigungsschrauben lösen und den Rollotron Pro aus dem Gurtkasten nehmen ®... -
Seite 27: Gurtband Entfernen Bei Totalausfall
Pro, wenn der Motor nicht mehr läuft, können Sie mit Hilfe der beiliegenden Entriegelungsklammer das Gurtband vollständig aus dem Rollotron ® ziehen, ohne es zerschneiden zu müssen. HINWEIS Lassen Sie das Gerät nach einem Totalausfall vom Rademacher-Service überprüfen. Rollotron ® Pro aus- Getriebeentriegelung bauen, s. -
Seite 28: Nützliche Hinweise
Nützliche Hinweise Pflege Sie können den Rollotron ® Pro mit einem angefeuchteten Tuch reinigen. Verwenden Sie bitte keine aggressiven oder scheuernden Reinigungsmittel. Wartung Kontrollieren Sie bitte regelmäßig Ihren Rollotron ® Pro und alle Komponenten auf Beschädigung: ◆ Die Umlenkrolle am Rollladenkasten muss leichtgängig sein. ◆... - Seite 29 Was tun, wenn... ? ...der Rollladen beim Herabfahren ...der Rollotron ® Pro manuell oder auto- hängen bleibt? matisch nicht mehr ordnungsgemäß reagiert? Mögliche Es liegt eine Störung im Roll- Lösung: Führen Sie einen Software-Reset Ursachen: ladenkasten vor: gemäß Seite 24 durch und testen Sie den Rollotron ®...
- Seite 30 Was tun, wenn... ? ...der Rollladen morgens zur eingestellten Zeit nicht hochfährt? Mögliche Die Elektronik hat den Antrieb Lösung: Das Gurtband darf zu keinem Ursachen: nach dem Schließen des Roll- Zeitpunkt schlaff werden. ladens abgeschaltet, da sich ◆ Stellen Sie den unteren Endan- die Umlenkrolle nicht mehr be- schlag neu ein.
-
Seite 31: Technische Daten
Technische Daten Netzaus- Bei einem Netzausfall blinkt die Auto/ Artikelnummer: 9300 / 9305 / 9340 fall Manu LED. Versorgungsspannung: 230 V/50 Hz Nach dem Drücken der Auf- oder Ab- Nennleistung: ca. 70 W Taste leuchtet die Auto/Manu-LED Standbyleistung: ca. 2 W wieder permanent. -
Seite 32: Zugkraftdiagramm
Technische Daten/Zugkraftdiagramm * = Gurtbandlängen für Artikel Nr. 9300/9340 ** = Gurtbandlängen für Artikel Nr. 9305... -
Seite 33: Zubehör
Zubehör Umlenkrolle Kombi-Duplexstecker (Artikel-Nr. 3590/3595) (Artikel-Nr. 3742 = weiß) (Artikel-Nr. 3745 = braun) Lichtsensor Netzkabel mit Eurostecker (Artikel-Nr. 3710) (Artikel-Nr. 3880) Standard = 0,75 m Lieferumfang =1,5 m optional in folgenden optional in folgenden Längen erhältlich: Längen erhältlich: 1,5 m / 3 m 5 m /10 m Minikabelkanal 2 m (Artikel-Nr.
