Aufbauanleitung

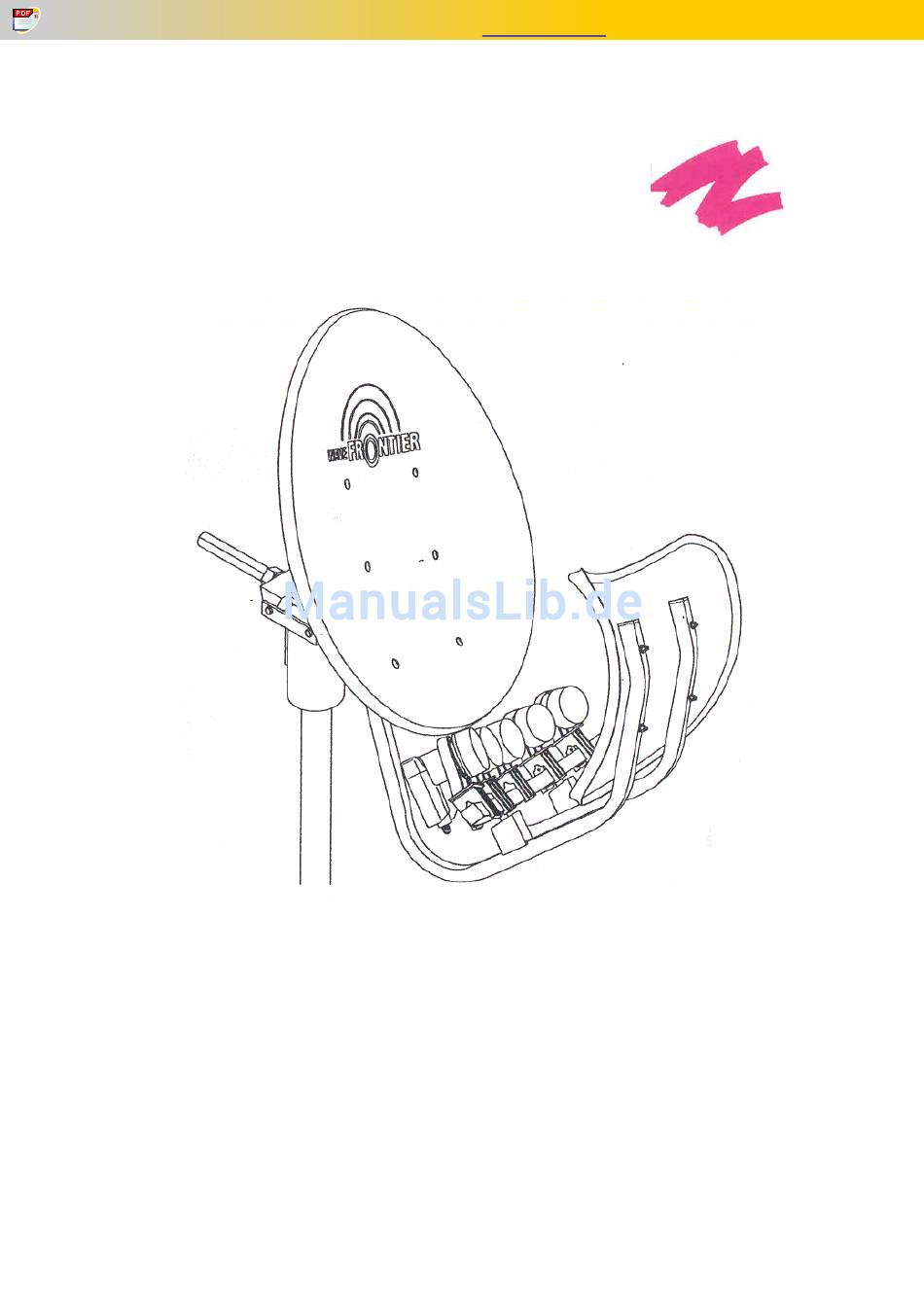

Für die Toroidal 90 Multi-Beam Satellitenantenne
Diese Antenne wurde nach gänzlich anderen geometrischen Konzepten
entwickelt. Herkömmliche Satellitenantennen verwenden zur Bündelung der
Empfangsenergie Reflektoren, die einem Parabol oder einem Parabolsegment (
Offset-Antenne ) entsprechen. Diese Wavefrontier-Antenne wurde nach dem
Prinzip des Toroidals konstruiert. Dabei erzeugt der speziell geformte
Hauptreflektor in Verbindung mit einem kleineren Hilfsreflektor keinen
Brennpunkt, sondern eine Brennlinie, auf der mehrere LNBs plaziert werden
können. Der Empfang von mehreren Satelliten ist dadurch möglich, ohne die
Antenne bewegen zu müssen.
Werbung

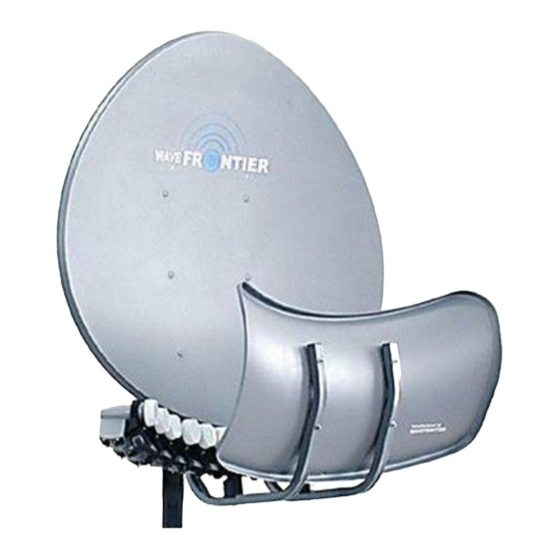

Verwandte Anleitungen für WaveFrontier T90
Inhaltszusammenfassung für WaveFrontier T90
- Seite 1 Herkömmliche Satellitenantennen verwenden zur Bündelung der Empfangsenergie Reflektoren, die einem Parabol oder einem Parabolsegment ( Offset-Antenne ) entsprechen. Diese Wavefrontier-Antenne wurde nach dem Prinzip des Toroidals konstruiert. Dabei erzeugt der speziell geformte Hauptreflektor in Verbindung mit einem kleineren Hilfsreflektor keinen Brennpunkt, sondern eine Brennlinie, auf der mehrere LNBs plaziert werden können.
-
Seite 2: Zusammenbau Der Wavefrontier - Toroidal-Antenne
Kostenfrei und werbegesponsert PDF drucken und direkt per E-Mail PDFMAILER.DE versenden >Test it free www.pdfmailer.de Zusammenbau der WAVEFRONTIER - Toroidal-Antenne Vielen Dank, daß Sie sich für diese Toroidal-Antenne entschieden haben! Mit dieser Anleitung wollen wir Ihnen bei Zusammenbau und Einstellung Ihrer Antenne helfen. - Seite 3 Kostenfrei und werbegesponsert PDF drucken und direkt per E-Mail PDFMAILER.DE versenden >Test it free www.pdfmailer.de WaveFrontier T90 Ermitteln der Satpositionen und Einstellungen Diese Einstellanleitung für die T 90 bezieht sich auf die Diagramms auf den Seiten 4 bis 8 der beigepackten Original-Anleitung. Dort finden Sie Diagramme für die Standorte Hamburg, München, Berlin, Leipzig und Stuttgart.
- Seite 4 www.pdfmailer.de Kostenfrei und werbegesponsert PDF drucken und direkt per E-Mail PDFMAILER.DE versenden >Test it free www.pdfmailer.de Montage der LNBs 1. Das Empfangssignal vom Satelliten wird zunächst vom Hauptreflektor zum Hilfsreflektor und von dort aus zum entsprechenden LNB geleitet. 2. Um den rechten, oberen Satelliten zu empfangen, installieren Sie das zugehörige LNB an der linken Seite der Antenne.
- Seite 5 www.pdfmailer.de Kostenfrei und werbegesponsert PDF drucken und direkt per E-Mail PDFMAILER.DE versenden >Test it free www.pdfmailer.de Schritt 3: Schräglagenwinkel (SKEW) einstellen 1. Stellen Sie den SKEW-Winkel gemäß Ihrer Tabelle auf der aufgeprägten Skala ein und drehen Sie die Haltemutter fest. Schritt 4: Einstellung des Azimuth-Winkels 1.
- Seite 6 www.pdfmailer.de Kostenfrei und werbegesponsert PDF drucken und direkt per E-Mail PDFMAILER.DE versenden >Test it free www.pdfmailer.de Technische Daten Modellbezeichnung TOROIDAL 90 Hauptreflektor Höhe x Breite 96,7cm x 108,6cm Hilfsreflektor Höhe x Breite 36,1cm x 83,6cm Nettogewicht 14,1 kg Frequenzbereich 10,70-12,75 GHz Polarisation Linear und Zirkular Azimuthbereich...
