Installationsanweisung
Toroidal 90
für die
„Multi-Beam" Satellitenantenne

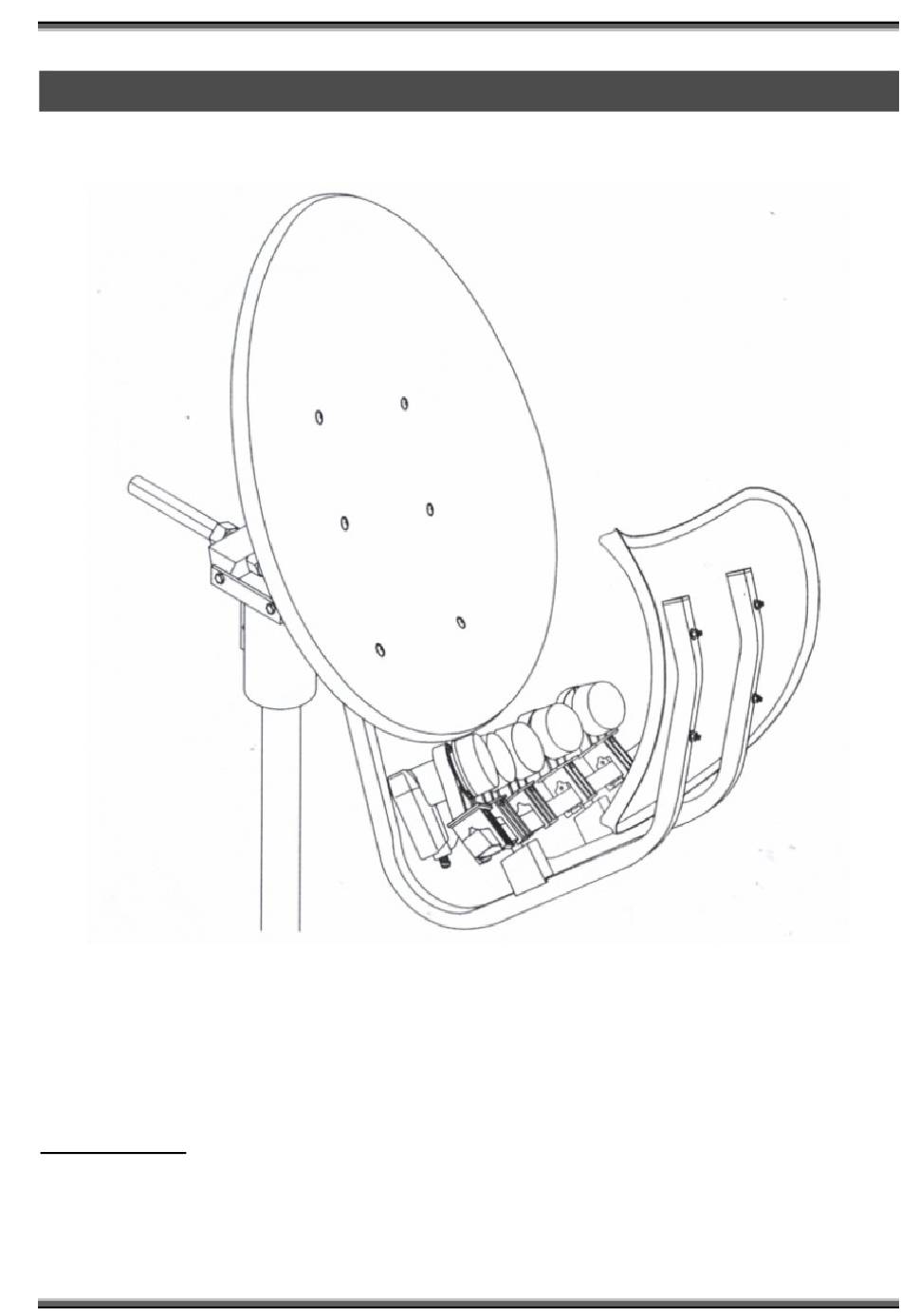

Die Geometrie dieser Antenne basiert auf einem mathematischen „Torus-Modell". Die bisher
bekannten Antennen benutzen ein parabolisches Modell. Beim Toroidal-Spiegel werden die
Satellitensignale zweifach reflektiert und zwar zum einen durch den Hauptreflektor und zum
anderen durch den Sub-Reflektor. Auf dem Haupreflektor wird durch den Sub-Reflektor aus
den Fokuspunkten im unteren Teil eine „Fokuslinie" erzeugt, deren Signale den LNB zugeführt
werden. Damit stehen für die Receiver, bei einer ausreichenden Anzahl von installierten LNB
die Signale vieler Satelliten gleichzeitig als „Multi-Beam" zur Verfügung.
Begriffserklärung: Das Adjektiv toroidal wird aus dem Begriff Torus (Plural: Tori) hergeleitet. Ein Torus ist ein
geometrisches Gebilde, das wulstartig aufgebaut ist und mit der Form eines Schwimmreifens, bzw. mit einem
Aussschnitt aus diesem, verglichen werden kann. Im Gegensatz dazu wird z.B. die Geometrie der üblicherweise
verwandten Satellitenantennen aus der Geometrie der Parabel hergeleitet (Parabolspiegel). Die Torustechnologie
bietet den Vorteil eines erheblich weiteren Öffnungswinkels und damit, bei nicht viel größerer Antenne, den
gleichzeitigen Zugriff auf eine wesentlich höhere Anzahl von Satelliten.

Werbung

loading

Inhaltszusammenfassung für WaveFrontier Toroidal 90 Multi-Beam

  • Seite 1 Installationsanweisung Toroidal 90 für die „Multi-Beam“ Satellitenantenne Die Geometrie dieser Antenne basiert auf einem mathematischen „Torus-Modell“. Die bisher bekannten Antennen benutzen ein parabolisches Modell. Beim Toroidal-Spiegel werden die Satellitensignale zweifach reflektiert und zwar zum einen durch den Hauptreflektor und zum anderen durch den Sub-Reflektor.
  • Seite 2: Anleitung Zum Zusammenbau

    T90 „Multi-Beam“ Satellitenantenne Anleitung zum Zusammenbau...
  • Seite 3 T90 „Multi-Beam“ Satellitenantenne So finden Sie die Koordinaten Ihres Standortes Die folgenden Grafiken und Tabellen beschreiben Ihnen beispielhaft die Satelliten, die Sie mit der T90 Antenne empfangen können: 1. Schneiden Sie mit einer Schere die Grafiken und deren inneren Bereich entlang der gepunkteten Linien aus (Scherensymbol).
  • Seite 4 T90 „Multi-Beam“ Satellitenantenne Beispiel Moskau / Russland • - Empfangbare Satelliten mit T55 •o - Empfangbare Satelliten mit T90 Schneiden Sie die Skala aus und nehmen Sie sie zur Suche der Elevations, Versatz & Azimut Winkel...
  • Seite 5 T90 „Multi-Beam“ Satellitenantenne St.Petersburg / Russland • - Empfangbare Satelliten mit T55 •o - Empfangbare Satelliten mit T90 Schneiden Sie die Skala aus und nehmen Sie sie zur Suche der Elevations, Versatz & Azimut Winkel...
  • Seite 6 T90 „Multi-Beam“ Satellitenantenne Installationsort 1. Entscheiden Sie, wo Sie die T90 Antenne installieren wollen. 2. Um sicherzustellen, dass Sie freie Sicht zu den Satelliten haben, benötigen Sie den Azimut- und Elevationswinkel. Positionierung des LNBf zum Satelliten 1. Das Signal eines Satelliten wird direkt vom Hauptspiegel reflektiert. Von dort aus zum Sub-Spiegel, der dann das Signal an den LNBf weiterleitet.
  • Seite 7 T90 „Multi-Beam“ Satellitenantenne Ausrichtung der T90 Antenne auf Satelliten Schritt 1. LNBf und LNBf Halter Installation 1. Die Positionsdaten des LNBf finden Sie auf den Seiten 4~6. Richten Sie die LNBf- Halterlinie (LNBf Holder Line) an der entsprechenden Skala auf dem Halterträger aus und befestigen Sie beide Teile miteinander.
  • Seite 8 T90 „Multi-Beam“ Satellitenantenne Schritt 3. Versatzwinkel Einstellung 1. Stellen Sie den Versatzwinkel ein (siehe Versatzwerte auf den Seiten 3 und 4). Ziehen Sie nun die Versatzmutter fest. Schritt 4. Azimut-Winkel Einstellung 1. Siehe Azimutwerte auf den Seiten 3 und 4. Drehen Sie die Antenne horizontal solange, bis Ihr Receiver die beste Signalstärke desjenigen Satelliten anzeigt, der über den zentralen LNBf empfangen wird.
  • Seite 9 T90 „Multi-Beam“ Satellitenantenne Spezifikation Modell TOROIDAL 90 Hauptreflektor Höhe 96,7cm (38.1in) Breite 108,6cm (42.8in) Sub-Reflektor Höhe 36,1cm (14.2in) Breite 83,6cm (32.9in) Nettogewicht 14,1kg (31.0lbs) Frequenz 10,7 – 12,7 5GHz Polarisation Linear & Circular Multi Satelliten Azimut-Bereich +/- 30° Multi Satelliten Bogenbereich +/- 20°...
