Shuttle BAREBONE XPC slim DH470 Serie Bedienungsanleitung

BAREBONE
XPC slim
DH470C
2x 32 GB HDMI 2.0a 2x DISPLAY-
SUPPORT
SLIM DESIGN
◼Flaches 1,35-Liter Metallgehäuse, schwarz ◼Abmessungen: 19 x 16,5 x
4,3 cm (LBH) ◼Mit VESA-Halterung (75/100 mm) ◼Unterstützt 24/7
Dauerbetrieb ◼Betriebstemperatur: 0-50 °C (nicht kondensierend)
BETRIEBSSYSTEM
◼ Ein Betriebssystem ist nicht enthalten
◼ Unterstützt Windows 10 und Linux (64-Bit)
PROZESSOR SUPPORT
◼ Sockel LGA1200 unterstützt Intel Core Prozessoren der 10. Generation
"Comet Lake-S": Core i9/i7/i5/i3, Pentium Gold und Celeron, max. 65W
TDP ◼ Heatpipe-Kühlsystem mit zwei Lüftern
GRAFIK
◼ Integrierte Intel HD-Grafik, unterstützt 4K (Eigenschaften hängen vom
Prozessortyp ab) ◼ Unterstützt drei unabhängige Displays
CHIPSATZ
◼ Intel H470 Chipsatz
SPEICHER SUPPORT
◼ 2x 260-Pin SO-DIMM-Steckplatz ◼ Unterstützt DDR4-2933 /2666
◼ max. 2x 32 GB
MODELLE DER DH4xx-SERIE
Produkt Chip Grafikausgänge
DH410
H410 HDMI 2.0a + DP 1.2
DH410C
H410 HDMI 2.0a + DP 1.2
DH410S
H410 HDMI 1.4b + DP 1.2
DH470 H470 HDMI 2.0a + 2x DP 1.2
DH470C
H470 HDMI 2.0a + 2x DP 1.2
Shuttle Computer Handels GmbH · Fritz-Strassmann-Str. 5 · 25337 Elmshorn · Germany
Tel. +49 ( 0 ) 4121-47 68 60 · Fax +49 ( 0 ) 4121-47 69 00 · sales@shuttle.eu
TRIPLE NVMe SSD
PORT 4K UHD SUPPORT
Displays
max. 2
max. 2
max. 2
max. 3
max. 3
ROBUSTER 1,3-LITER SLIM PC UNTERSTÜTZT INTEL „COMET
LAKE-S" 10-KERN-PROZESSOREN UND DREI UHD DISPLAYS

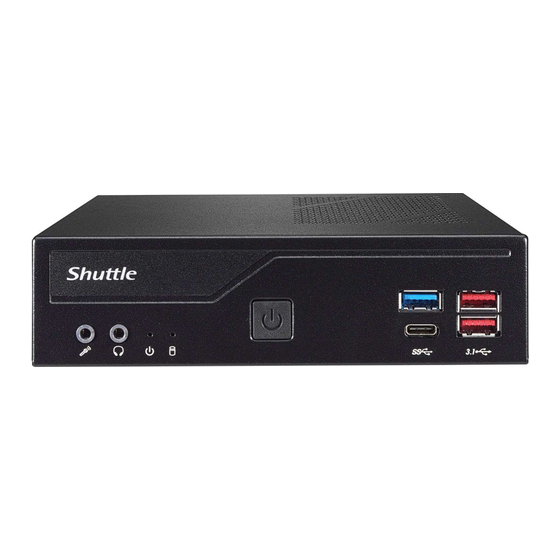

Das Shuttle XPC slim Barebone DH470C mit H470 Chipsatz bringt die Performance von
Intels 10. Generation der Core Desktop-Prozessoren (Codename "Comet Lake- S") mit
Sockel LGA1200 ins kompakte 1,3-Liter Format. Es unterstützt den gleichzeitigen Betrieb
von drei Ultra HD Displays über HDMI 2.0a und 2x DisplayPort. Dual-Intel-Netzwerk, vier
USB 3.2 Gen 2 und COM-Ports sind ebenfalls vorhanden. Sein flaches Metallgehäuse mit
VESA-Halterung, die vielfältigen Anschlussmöglichkeiten und der zuverlässige Betrieb bei
bis zu 50 °C Umgebungstemperatur machen das DH470C ideal für professionelle
Anwendungsbereiche wie zum Beispiel Digital Signage, POS, POI, Spielautomaten, Büro,
Gesundheitswesen und Industrie.
2,5" Laufwerks- DUAL LAN
schacht
LAUFWERKE– SATA / M.2
◼ 1x 2,5"-Schacht für SATA-Festplatte oder SSD ◼ 1x M.2-2280M
Steckplatz (unterstützt PCIe x4 NVMe oder SATA) ◼ 1x M.2-2230E
Steckplatz für optionales WLAN (WLN-M)
ANSCHLÜSSE
◼ HDMI 2.0a ◼ 2x DisplayPort 1.2 ◼ optional: VGA ◼ 2x Audio (Mik+Out)
◼ 4x USB 3.2 Gen2 ◼ 4x USB 3.2 Gen1 (1x Typ-C) ◼ 1x USB 2.0 intern
◼ 2x Intel Gigabit LAN (RJ45, i210) ◼ 2x COM-Port (1x RS232/422/485)
◼ Anschluss für externen Power-Button ◼ "Always-On" Jumper
POWER SUPPLY
◼ Externes 90W/19V Netzteil
OPTIONALES ZUBEHÖR
◼ WLAN Modul (WLN-M) ◼ Standfuß (PS02) ◼ VGA-Anschluss (PVG01)
◼ Rackmount-Kit (PRM01) ◼ Kabel für externen Power Button (CXP01)
◼ Hutschienen-Montage-Kit (DIR01) ◼ LTE-Kit (WWN03)
LAN COM Cardreader
2x Intel 2 vorhanden
2x Intel 2 —
1x Realtek — vorhanden
2x Intel 2 vorhanden
2x Intel 2 —
1 | 12
PRODUKT SPEZIFIKATION
DUAL COM VESA MOUNT WLAN / LTE
OPTIONAL
DC-In VESA Mount
12V + 19V enthalten
12V + 19V enthalten
19V —
19V enthalten
19V enthalten
Max. 24/7
50 °C SUPPORT
UPC Code
887993002385
887993003696
887993002460
887993002422
887993003689
WWW. SH UT TL E. E U
