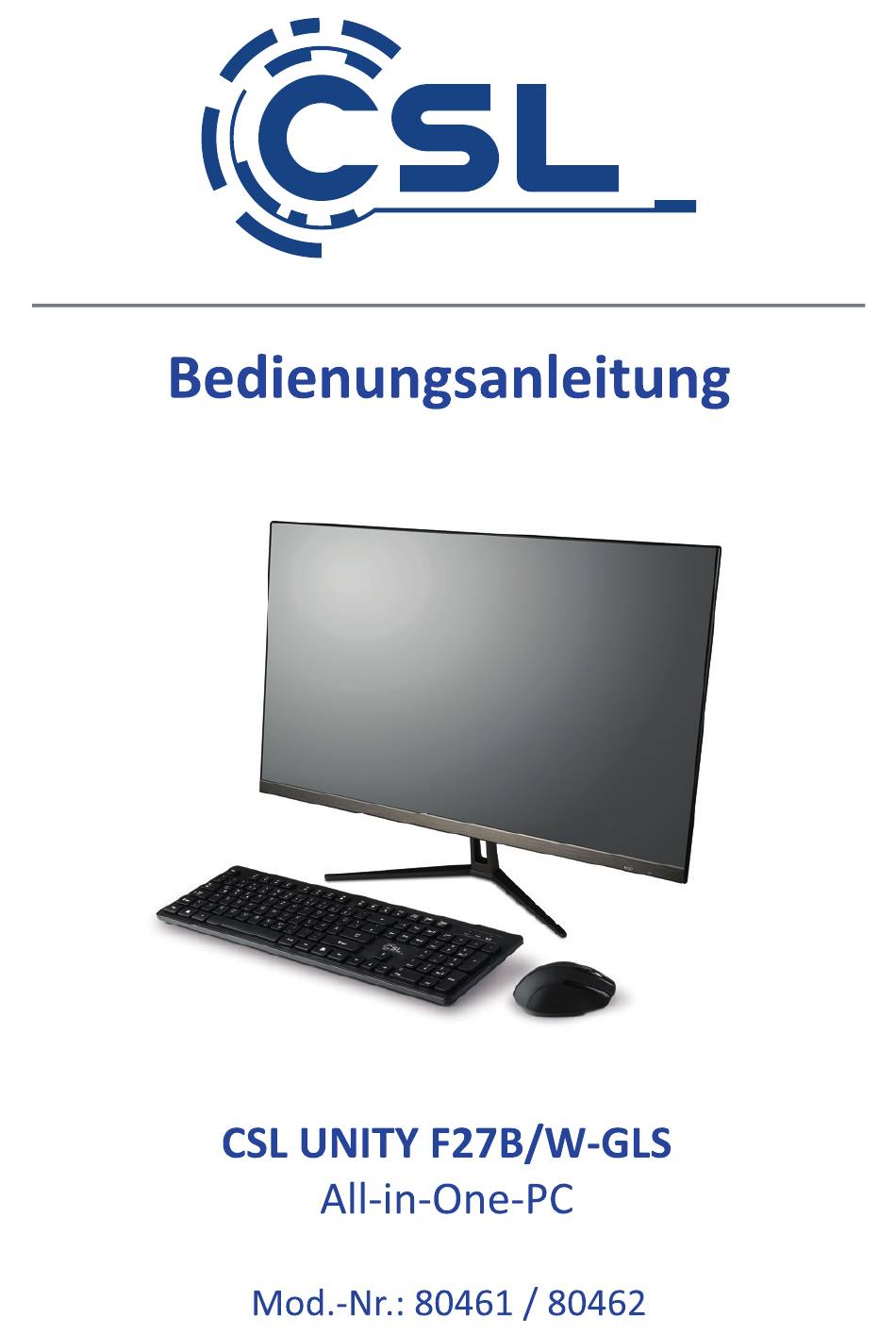

- Seite 1 Bedienungsanleitung CSLUNITY F27B/W-GLS All-in-One-PC Mod.-Nr.: 80461 / 80462...
- Seite 2 (est.- Inhaltsverzeichnis Lieferumfang . Hinweise zum richtigen Aufbau Ihres PCs Betriebssicherheit Kundensupport Sicherheitshinweise Pflegehinweise — Überblick. Technische Daten ..8 Montage des Standfußes 10. Montage einer 2,5" SATASSD/HDD(optional) . Hinweise für die Installation und Wiederherstellung von Windows ....14 12. Bluetooth-Verbindung herstellen 13.
- Seite 3 (est- Vielen Dank, dass Sie sich für ein Produkt von CSLComputer entschieden haben. Dieses Gerät wurde nach modernsten technischen Standards gefertigt und Wird Ihnen hoffentlich lange Freude bereiten. Bitte lesen Sie die Hinweise in dieser Anleitung sorgfältig durch. 1 Lieferumfang •...
- Seite 4 Hotline unter 0511 - 76 900 100 Oder schreiben Sie uns eine E-Mail an: shop@csl-computer.com. 5 Sicherheitshinweise Bitte beachten Sie die nachfolgenden Vorsichtsmaßnahmen, um Ihre eigene Sicherheit und die Betriebssicherheit des PCszu gewährleisten: • Sobald der PC längere Zeit nicht benutzt wird, schalten Sie diesen aus.
- Seite 5 (est- 7 Überblick Vorderseite Bildschirm Standfuß...
- Seite 6 (est.- Rückseite: Unterseite: oggo...
- Seite 7 (est- Lautsprecher Für die Sound-Ausgabe des All-in-One-PCs. Lüftungsschlitze Für die Belüftung des All-in-One-PCs. In diesem Erweiterungsschacht können 2,5" 2,5" SSD/HDD SSDsOder Festplatten zur Speichererweiterung Einbauschacht eingebaut werden. Über den Netzwerkanschluss ist esmöglich, den RJ45/ LAN-Anschluss PC mit einem LAN-Kabel Ihrem Netzwerk verbinden.
- Seite 8 (est.- Reset-Taste Hiermit können Sie den PC neustarten. Hiermit können Sie den Computer ein- und Ein/Aus-Taste ausschalten. 8 Technische Daten Intel@ Celeron' QuadCore N4120, 4x 1100 MHz, 4x 2600 MHz Intel Burst Frequenz SO-DIMM DDR4-RAM (mehr Details siehe Modellbezeichnung) • M.2 SATA SSD 2242 Slot Festplatten •...
- Seite 9 (BxHxT) ohne Standfuß Abmessungen • 615 x 445,5 x 125 mm (BxHxT) mit Standfuß Eingangsspannung 19V DC Eingangsstrom Netzteil 100-2401/ AC/50N60Hz Eingangsspannung Ausgangsspannung Ausgangsstrom 9 Montage des Standfußes 9.1. Zubehör • CSL UNITY F27B/W-GLS All-in-One-PC • Standfuß • 3x Schrauben • Ständer...
- Seite 10 (est.- 9.2 Montage-Anleitung des Standfußes 1) Entfernen Sie die Abdeckung. 2) Montieren Sie den Ständer mit den Schrauben am Gehäuse. 3) Montieren Sie den Standfuß mit der Befestigungsschraube am Ständer.
- Seite 11 (est- 4) Drücken Sie die Abdeckung vorsichtig zurück bis Sie einrastet. 5) Das Display bietet einen Neigungswinkel von -50 bis +150. Bitte stellen Sie den gewünschten Neigungswinkel mit möglichst wenig Kraftaufwand her.
- Seite 12 (est.- 10 Montage einer 2,5" SATA SSD/HDD (optional) 10.1 Zubehör • 2x Halterung . 6x Schrauben Hinweis: Bitte achten Sie vor der Montage darauf, dass die zu montierende SSD/ HDD der 2,5" Bauform und der SATA Spezifikation mit einer maximalen Höhe von 9,5mm entspricht.
- Seite 13 (est- 3) Entfernen Sie die Abdeckung des 2,5" Einbauschachts am PC-Gehäuse. 4) Stecken Sie die SSD/HDDvorsichtig in das Gehäuse. Achten Sie darauf, das die Anschlüsse der SSD/HDD korrekt auf den Anschlüssen des PCs sitzen. Drücken Sie hierfür die SSD/HDDbehutsam von links nach rechts in Richtung der Anschlüsse.
- Seite 14 (est.- 11 Hinweise für die Installation und Wiederherstellung von Windows' 11.1 Allgemeine Hinweise für die Installation von Windows' Betriebssystemen Bitte installieren Sie ausschließlich Vollversionen von Windows 10/Windows Recovery-Versionen von anderen PC-Systemen funktionieren nicht. 11.2 Aktivierung von Microsoft Windows' IJm Ihr Betriebssystem uneingeschränkt nutzen zu können, muss zwingend eine...
- Seite 15 (est- 11.3 Wiederherstellen des Auslieferungszustands Windows Aus dem laufenden Betriebssystem heraus: • Öffnen Siedie „Windows-Einstellungen" • Klicken Sie auf „Update und Sicherheit" und anschließend „Wiederherstellung". • Klicken Sie unter dem Punkt „Diesen PC zurücksetzen" „Los geht's". • Wählen Sie im darauffolgenden Fenster zwischen „Eigene Dateien beibehalten"...
- Seite 16 (est.- System Wiederherstellung System Wiederherstellung Option...
- Seite 17 (est- Falls ein eigenständiger Start von Windows 10 nicht mehr möglich ist, Wird automatisch eine Systemreparatur durchgeführt. Schlägt der Systemstart wiederholt fehl, öffnet sich das Wiederherstellungsmenü: • Wählen Sie „Erweiterte Optionen" • Klicken Sie unter „Option auswählen" auf „Problembehandlung" • Wählen Sie anschließend „Diesen PC zurücksetzen"...
- Seite 18 (est.- Jetzt haben Sie die wieder die Möglichkeit, wie Oben beschrieben zwischen den Optionen „Eigene Dateien beibehalten" und „Alles entfernen" zu wählen. mochten Sie Windows emeut installieren? Das System Wird neu installiert. Sie haben die Wahl zwischen einer lokalen Neuinstallation und einer Installation per Cloud-Download. Danach befindet sich das System wieder im ursprünglichen Auslieferungszustand.
- Seite 19 (est- 1mAnschluss öffnen sich die Bluetooth-Einstellungen. Aktivieren Sie nun an dem Gerät, mit dem Sie sich verbinden wollen, die Bluetooth-Verbindung und machen Sie dieses Gerät sichtbar. Danach erscheint dieses Gerät in den Bluetooth-Einstellungen und Sie können sich mit diesem verbinden. Bluetooth und Geråte...
- Seite 20 (est.- 13 Sicherheitshinweise und Haftungsausschluss Versuchen Sie nie das Gerät zu öffnen, um Reparaturen Oder Umbauten vor- zunehrnen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht für den Betrieb im Freien zugelassen, verwenden Sie es nur im Trockenen.
- Seite 21 (est- Einzelheiten dazu regelt das jeweilige Landesrecht. DasSymbol auf dem Produkt, der Betriebsanleitung Oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. 15 Hinweise zur Batterieentsorgung 1mZusammenhang mit dem Vertrieb von Batterien Oder mit der Lieferung von Geräten, die Batterien...
- Seite 22 (est.- WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 94495668 Hiermit erklärt die Firma CSL Computer GmbH, dass sich das Gerät 80461/80462 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen Richtlinien 2014/30/EU (EMV), 2014/35/EU (Niederspannung), 2014/53/EU (RED)und ROHS 2011/65/EU befindet.
- Seite 23 User manual CSLUNITY F27B/W-GLS All-in-One-PC Mod.-Nr.: 80461 / 80462...
- Seite 24 Table Of contents Scope of delivery..25 Notes on the correct set-up of your computer ..25 Operational safety..25 Customer support ...26 Safety instructions ..26 Care instructions ..26 Overview ..27 Technical data ..30 Mounting of the stand ...32 10.
- Seite 25 esu- Thank you for choosing a product from CSLComputer. This device has been manufactured according to the latest technical standards and will hopefully give you pleasure for a long time. Please read the instructions in this manual carefully. 1 Scope Of delivery •...
- Seite 26 0511 - 76 900100 or send us an e-mail to: shop@csl-computer.com. 5 Safety instructions Please observe the following precautions to ensure your own safety and the operational safety of the PC: •...
- Seite 27 7Overview Front Screen Stand...
- Seite 28 Back side: Bottom:...
- Seite 29 esu- Loudspeaker For the sound output of the All-in-One Ventilation slots For the ventilation Of the All-in-One In this expansion bay, 2.5" SSDs or hard disks 2.5" SSD/HDD can be installed for memory expansion. Installation slot Via the network port it is possible to connect RJ45/ LAN port the PC to your network with a LAN cable.
- Seite 30 Reset button Allows you to restart the PC. Allows you to turn the computer on and Off. Power button power off. 8 Technische Daten Intel@ Celeronn QuadCore N4120, 4x 1100 MHz, 4x 2600 MHz Intel Burst Frequency SO-DIMM DDR4-RAM (more details see model name) •...
- Seite 31 • 615 x 445,5 x 125 mm (BxHxT) with stand input voltage 19V DC input current power adapter 100-240V AC/50N60Hz input voltage output voltage output current 9 Mounting the stand 9.1. Accesories • CSL UNITY F27B/W-GLS All-in-One-PC • stand • 3x screws • stand...
- Seite 32 9.2 Mounting instructions Of the stand 1) Remove the cover. 2) Mount the stand to the housing using the screws. 3) Mount the stand to the stand using the mounting screw.
- Seite 33 esu- 4) Carefully push the cover back until it snaps into place. 5) The display offers a tilt angle Of -50 to +150. Please adjust the desired tilt angle with as little force as possible.
- Seite 34 10 Mounting a 2.5" SATA SSD/HDD (optional) 10.1 Accesories • 2x bracket • 6x screws A notice: Before installation, please ensure that the SSD/ HDD of the 2.5" design and the SATA specification with a maximum height of 9.5mm corresponds. 10.2 Assembly Instructions 1) Lay the CSLUNITY F27W-JLSPChorizontally.
- Seite 35 esu- 3) Remove the cover of the 2.5" mounting bay on the PCcase. 4) Carefully insert the SSD/HDD into the case. Pay attention to that the connections of the SSD/HDD are correctly seated on the connections of the PC.To do this, gently push the SSD/HDDfrom left to right in direction the connections.
- Seite 36 11 Notes on installing and restoring Windows' 11.1 General information on installing Windows' operating systems Please only install full versions Of Windows 10/Windows 11. Recovery versions from other PCsystems do not work. 11.2 Activation of Microsoft Windows@ In order to be able to use your operating system without restrictions, it must be...
- Seite 37 esu- 11.3 Restoring the delivery status Windows Aus dem laufenden Betriebssystem heraus: • Open the "Windows settings". • Click Update & Security, and then click Recovery. • Click under the item "Reset this PC". "Here we go". • In the next window, choose between "Keep my files" or "Remove everything"...
- Seite 38 System Recovery System Recovery Choosean option...
- Seite 39 esu- If a standalone start OfWindows 10 is no longer possible, a system repair is automatically performed. If the system startup fails repeatedly, the recovery menu opens: • Select "Advanced options". • Under "Select option", click "Troubleshoot". • Then select "Reset this PCl.
- Seite 40 Now you can choose between the options "Keep my files" and "Remove all" as described above. How would you like to reinstall Windows? c" do The system will be reinstalled. You can choose between a local reinstallation and an installation via cloud download. Aften•vards, the system will be back in its original delivery state.
- Seite 41 esu- The Bluetooth settings will then open. Now activate the Bluetooth connection on the device you want to connect to and make this device visible. make this device visible. This device will then appear in the Bluetooth settings and you can connect to it.
- Seite 42 13 Safety instructions and exclusion of liability Never attempt to open the device in order to carry out repairs or modifications. Avoid contact with the mains voltages. DO not short-circuit the product. The device is not approved for outdoor use, use it only in dry conditions. Protect it from high humidity, water and snow.
- Seite 43 esu- Details are regulated by the respective national law. The symbol on the product, the operating instructions or/and the packaging indicates these regulations. By separating, recycling and disposing of old devices in this way, you are making an important contribution to protecting our environment. 15 Notes on battery disposal In connection with the sale of batteries...
- Seite 44 WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 94495668 The company CSL Computer GmbH hereby certifies that the device 80461/80462 complies with the fundamental requirements and the other relevant stipulations of the guideline 2014/30/EU (EMC), 2014/35/EU (low voltage), 2014/53/EU (RED)and RoHS2011/65/EU. A complete conformity...
- Seite 45 Mode d'emploi CSLUNITY F27B/W-GLS All-in-One-PC Mod.-Nr.: 80461 / 80462...
- Seite 46 Table des matiéres Contenu de la livraison Instructions pour une installation correcte de votre ordinateur....47 Sécurité de fonctionnement..Assistance å la clientéle Consignes de sécurité... Conseils d'entretien... Apercu „ Caractéristiques techniques ..52 Montage du support ...53 10. Montage d'un SSD/HDD SATA2,5" (en option) ..
- Seite 47 esu- Nous vous remercions d'avoir choisi un produit de CSLComputer. Cet appareil a été fabriqué selon les normes techniques les plus modernes et nous espérons qu'il vous donnera satisfaction pendant longtemps. Veuillez lire attentivement les instructions contenues dans ce manuel. 1 Contenu de la livraison •...
- Seite 48 0511 - 76 900 100 ou nous envoyer un e-mail å l'adresse suivante : shop@csl-computer.com. 5 Consignes de sécurité Afin de garantir votre propre sécurité et la sécurité de fonctionnement l'ordinateur, nous vous prions de respecter les consignes suivantes : •...
- Seite 49 esu- 7 Apercu Face avant Écran Pied de support...
- Seite 50 Verso: Face inférieure:...
- Seite 51 esu- Haut-parleur Pour la sortie sonore du PC tout-en-un. Fentes d'aération Pour la ventilation du PC tout-en-un. Dans cette baie d'extension, il est possible SSD/HDD d'installer des SSD2,5" ou des disques durs pour Baie d'installation étendre la mémoire. Gråce au port réseau, il est possible de Connecteur RJ45/ LAN connecter le PC å...
- Seite 52 Permet de redémarrer l'ordinateur. Bouton de réinitialisation Permet d'allumer et d'éteindre l'ordinateur. Bouton marche/arrét éteindre l'ordinateur. 8 Technische Daten Intel@ Celeronn QuadCore N4120, 4x 1100 MHz, 4x 2600 MHz Intel Burst Fréquence SO-DIMM DDR4-RAM (plus de détails, voir désignation du modéle) •...
- Seite 53 Courant d'entrée Adaptateur secteur Tension d'entrée 100-240V AC /50N60Hz Tension de sortie 19V DC Courant de sortie 9 Montage du pied de support 9.1. Accessoires • CSL UNITY F27B/W-GLS All-in-One-PC • Pied de support • 3x vis • Support...
- Seite 54 9.2 Instructions de montage du pied 1) Retirez le couvercle. 2) Montez le pied sur le bottier å l'aide des vis. 3) Montez le pied sur le support å raide de la vis de fixation.
- Seite 55 esu- 4) Repoussez doucement le couvercle jusqu'å ce qu'il stenclenche. 5) L'écran Offre un angle diinclinaison de -50 å +150. Veuillez ajuster le niveau diinclinaison l'angle d'inclinaison souhaité avec le moins de force possible.
- Seite 56 10 Montage d'un SSD/HDD SATA 2,5" (en option) 10.1 Accessoires • 2x support . 6x des vis Un avis: Avant l'installation, veuillez vous assurer que le SSD/ Disque dur de conception 2,5" et spécification SATA avec une hauteur maximale 9,5 mm correspond. 10.2 Instructions de montage 1) Posezle PCCSLUNITYF27W-JLShorizontalement.
- Seite 57 esu- 3) Retirez le couvercle de la baie 2,5" du boitier de l'ordinateur. 4) Insérez soigneusement le SSD/HDDdans le boitier. Faites attention å les connexions du SSD/HDD sont correctement installées sur les connexions PC.Pour ce faire, poussez doucement le SSD/HDD de gauche å droite en direction les connexions.
- Seite 58 11 Remarques sur l'installation et la restauration de Windowss 11.1 Informations générales sur l'installation des systemes d'exploitation Windows@ Veuillez installer uniquement les versions completes de Windows 10/Windows 11. Les versions de récupération d'autres systemes PCne fonctionnent pas. 11.2 Activation de Microsoft Windows' Afin de pouvoir utiliser votre systéme d'exploitation sans restriction,...
- Seite 59 esu- 11.3 Restaurer l'état de la livraison Windows Ä partir du systémed'exploitation en cours d'exécution : • Ouvrez les "Parametres Windows". • Cliquez sur Mise å jour et sécurité, puis sur Récupération. • Sous l'élément "Réinitialiser ce PC", cliquez sur "Allons-y". •...
- Seite 60 Systéme Récupération Systéme Récupération Choisir une option...
- Seite 61 esu- Si un démarrage autonome de Windows 10 n'est plus possible, une réparation du systéme est automatiquement effectuée. Si le démarrage du systeme échoue å plusieurs reprises, le menu de restauration s'ouvre : • Sélectionnez "Options avancées". • Sous "Sélectionner une option", cliquez sur "Dépannage".
- Seite 62 Vous avez maintenant å nouveau la possibilité de choisir entre "Conserver mes fichiers" et "Tout supprimer", comme décrit ci-dessus. Comment voulez-vous réinstaller Windows Go d. Le systéme est réinstallé. Vous avez le choix entre une réinstallation locale et une installation par téléchargement dans le nuage. Ensuite, le systéme se trouve å nouveau dans son état de livraison initial.
- Seite 63 esu- Les parametres Bluetooth s'ouvrent ensuite. Activez maintenant la connexion Bluetooth sur l'appareil avec lequel vous voulez vous connecter et rendez-le visible. Rendez cet appareil visible. Cet appareil apparait ensuite dans les paramétres Bluetooth et vous pouvez vous y connecter. Bkwtooth •t...
- Seite 64 13 Consignes de sécurité et exclusion de responsabilité N'essayez jamais d'ouvrir l'appareil pour effectuer des réparations ou des transformations. Évitez tout contact avec les tensions du réseau. Ne court-circui- tez pas le produit. L'appareil n'est pas autorisé å fonctionner å l'extérieur, utilisez-le uniquement dans un endroit sec.
- Seite 65 esu- Les détails å ce sujet sont réglés par le droit national respectif. Le symbole sur le produit, le mode d'emploi ou/et l'emballage renvoie å ces dispositions. En triant les matériaux, en recyclant et en éliminant les appareils usagés de cette maniére, vous apportez une contribution importante å...
- Seite 66 esu-...
- Seite 67 esu- WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 94495668 La société CSLComputer GmbH déclare que I'appareil 80461/80462 est en conformité avec Ies exigences essentielles et des autres dispositions pertinentes des directives 2014/30/CE (EMV), 2014/35/CE (bassetension), 2014/53/CE (RED)et ROHS 2011/65/CE. pour Obtenir une déclaration de conformité...
- Seite 68 CSLComputer GmbH • Hanseatenstr. 34 • 30853 Langenhagen www.csl-computer.com...
