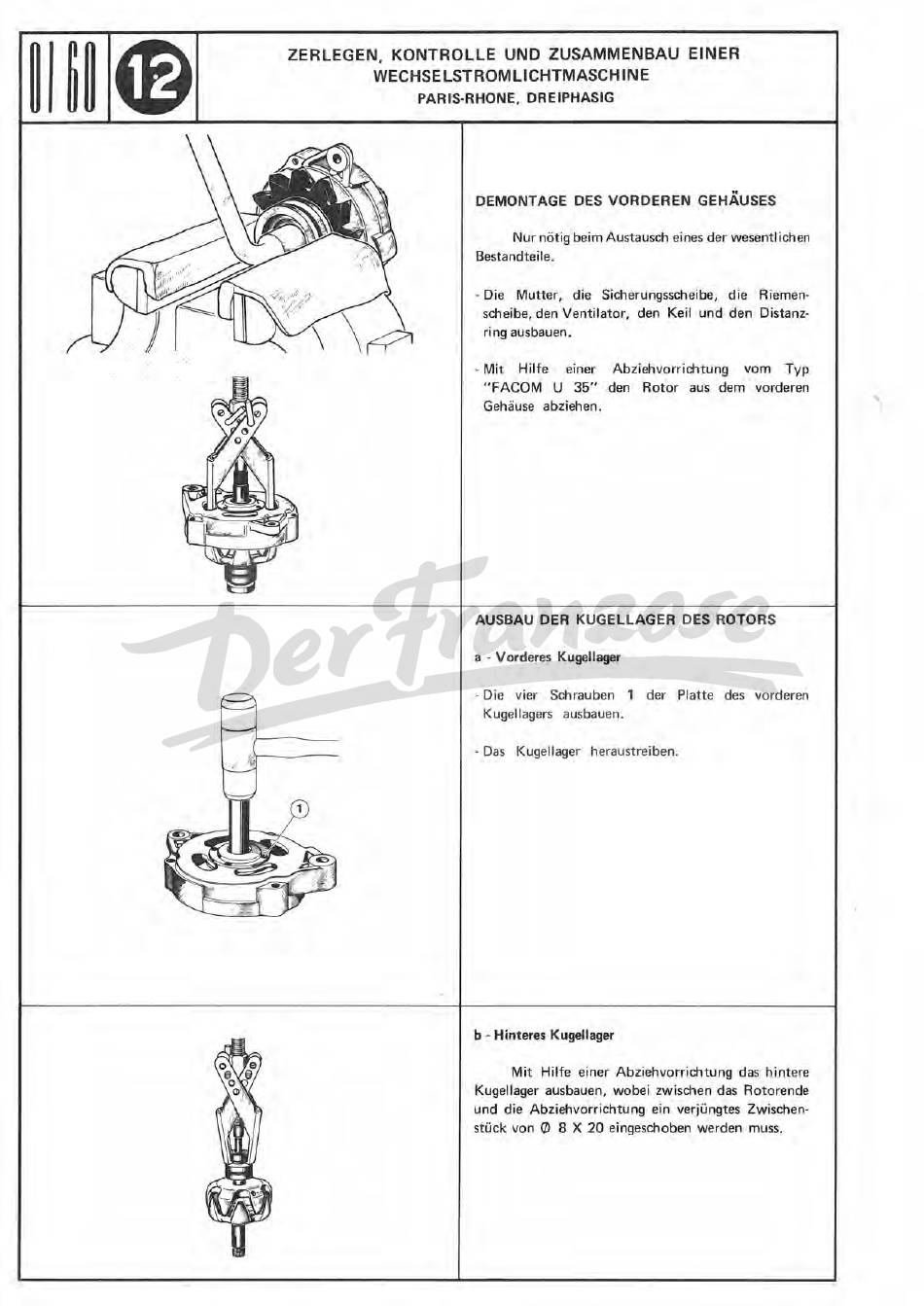

ZERLEGEN, KONTROLLE UND ZUSAMMENBAU EINER
WECHSELSTROMLICHTMASCHINE
PARIS-RHONE, DREIPHASIG
DEMONTAGE DES VORDEREN GEHÄUSES
Nur nötig beim Austausch eines der wesentlichen
Bestandteile.
- Die Mutter, die Sicherungsscheibe, die Riemen-
scheibe, den Ventilator, den Keil und den Distanz-
ring ausbauen.
- Mit
Hilfe
einer
Abziehvorrichtung
vom
Typ
"FACOM U 35" den Rotor aus dem vorderen
Gehäuse abziehen
.
AUSBAU DER KUGELLAGER DES ROTORS
a - Vorderes Kugellager
- Die vier Schrauben 1 der Platte des vorderen
Kugellagers ausbauen.
- Das Kugellager heraustreiben.
b - Hinteres Kugellager
Mit Hilfe einer Abziehvorrichtung das hintere
Kugellager ausbauen, wobei zwischen das Rotorende
und die Abziehvorrichtung ein verjüngtes Zwischen-
stück von
(/J
8 X 20 eingeschoben werden muss.
'
'
1
/
