8.2.3.6
Hydraulik-Drosselventile einstellen
Werksseitig sind die Geschwindigkeiten für das
Betätigen der einzelnen Hydraulikfunktionen
(Gestänge ein- und ausfalten, Schwingungsaus-
gleich ver- und entriegeln etc.) an den jeweiligen
Hydraulik-Drosselventilen vom Ventilblock (Fig.
8.13-19) eingestellt. Je nach Schleppertyp kann
es jedoch notwendig sein, diese eingestellten Ge-
schwindigkeiten zu korrigieren.
Die Geschwindigkeit für das Betätigen der einem
Drosselpaar zugeordneten Hydraulikfunktionen ist
durch
Hinein-
oder
busschraube einer jeden Drossel einstellbar.
-
Verringern der Betätigungs-Geschwindigkeit,
Inbusschraube hineindrehen.
Erhöhen
der
Betätigungs-Geschwindigkeit,
-
Inbusschraube herausdrehen.
I
Zur
Korrektur
Geschwindigkeit einer Hydraulikfunktion
immer beide Drosseln eines Drosselpaa-
res gleichmäßig verstellen.
Fig. 8.13-19/...
1 - Drossel - rechter Ausleger einklappen.
2 - Drossel - rechter Ausleger ausklappen.
3 - Drossel - Schwingungsausgleich verriegeln.
4 - Hydraulikanschluss
(die Drossel befindet sich am linken Hydrau-
likzylinder der Höhenverstellung).
5 - Hydraulikanschlüsse - Neigungsverstellung
(die Drosseln befinden sich am Hydraulikzy-
linder der Neigungsverstellung).
6 - Drossel - linker Ausleger einklappen.
7 - Drossel - linker Ausleger ausklappen.
Spritzgestänge
Herausdrehen
der
In-
der
Betätigungs-
-
Höhenverstellung
4
7
5
6
3

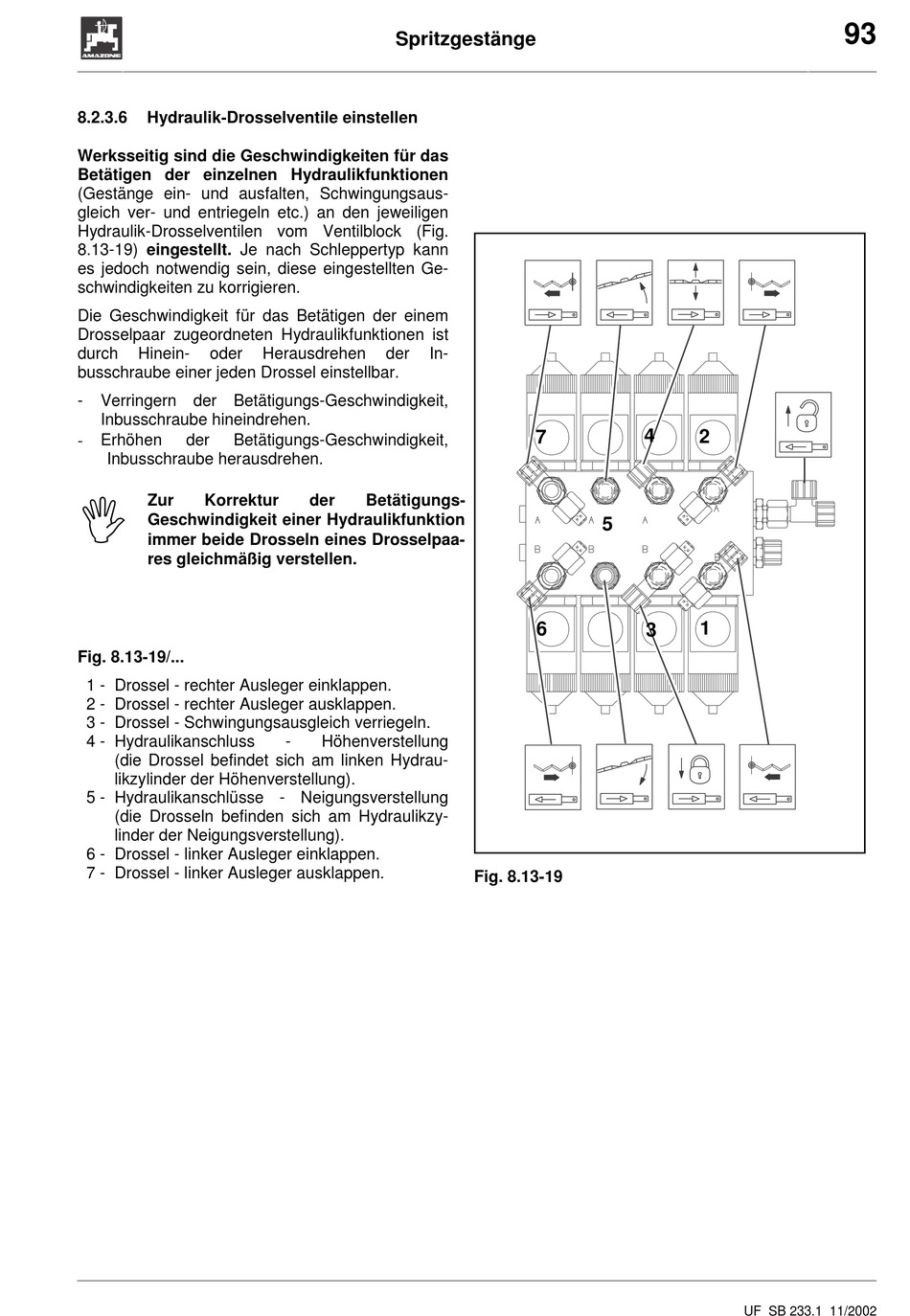

Fig. 8.13-19
93
2
1
UF SB 233.1 11/2002
