4.1.2
Anschluss des Sensors
Die Anschlussleiste der Sensoren ist auf der Hauptplatine befestigt die Anschlüsse auf der Hauptplatine
haben folgende Funktion:
Von links nach rechts:
G:
Masse
A2:
Eingang Sensor 2
G:
Masse
A1:
Eingang Sensor 1
G:
Masse
D:
Eingang Windrichtungssensor
D+:
Spanngsversorgung Windrichtungssensor
V+:
Pluspol (rot)
G:
Masse (schwarz)
Der Anschluss des Sensors erfolgt wie folgt:
Anschluss auf Platine
A1
G
D+
D
G

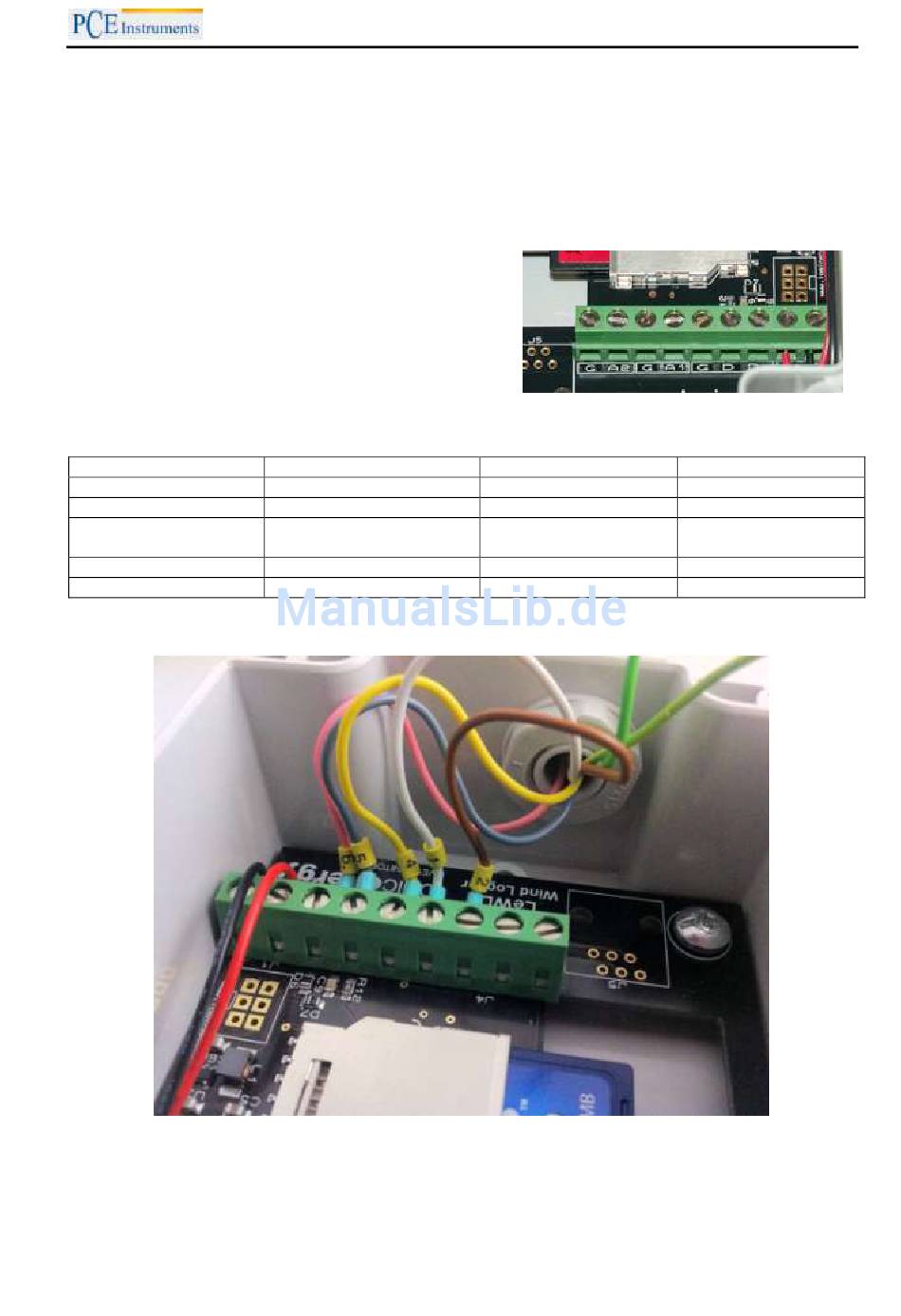

Komplett angeschlossen sieht die Platine mit der Anschlussleiste wie folgt aus.
Anschlusstipp: Wir empfehlen bei der Installation eine Pinzette oder Spitzzange als Hilfe zu verwenden.
Hinweis: Das grüne und grün / gelbe werden nicht angeschlossen. Wir empfehlen die Enden der beiden
Kabel zu isolieren.
BETRIEBSANLEITUNG
Kabelmarkierung
1
2
6
5
4
Kabelfarbe
Weiß
Braun
Rosa
Grau
Gelb
7
Funktion
Eingang Sensor 1
Masse Sensor 1
Spannungsversorgung
Windrichtungssensor
Eingang Windrichtung
Masse Windrichtung
