6
Bedienung
6.1
Befestigung des Sensors

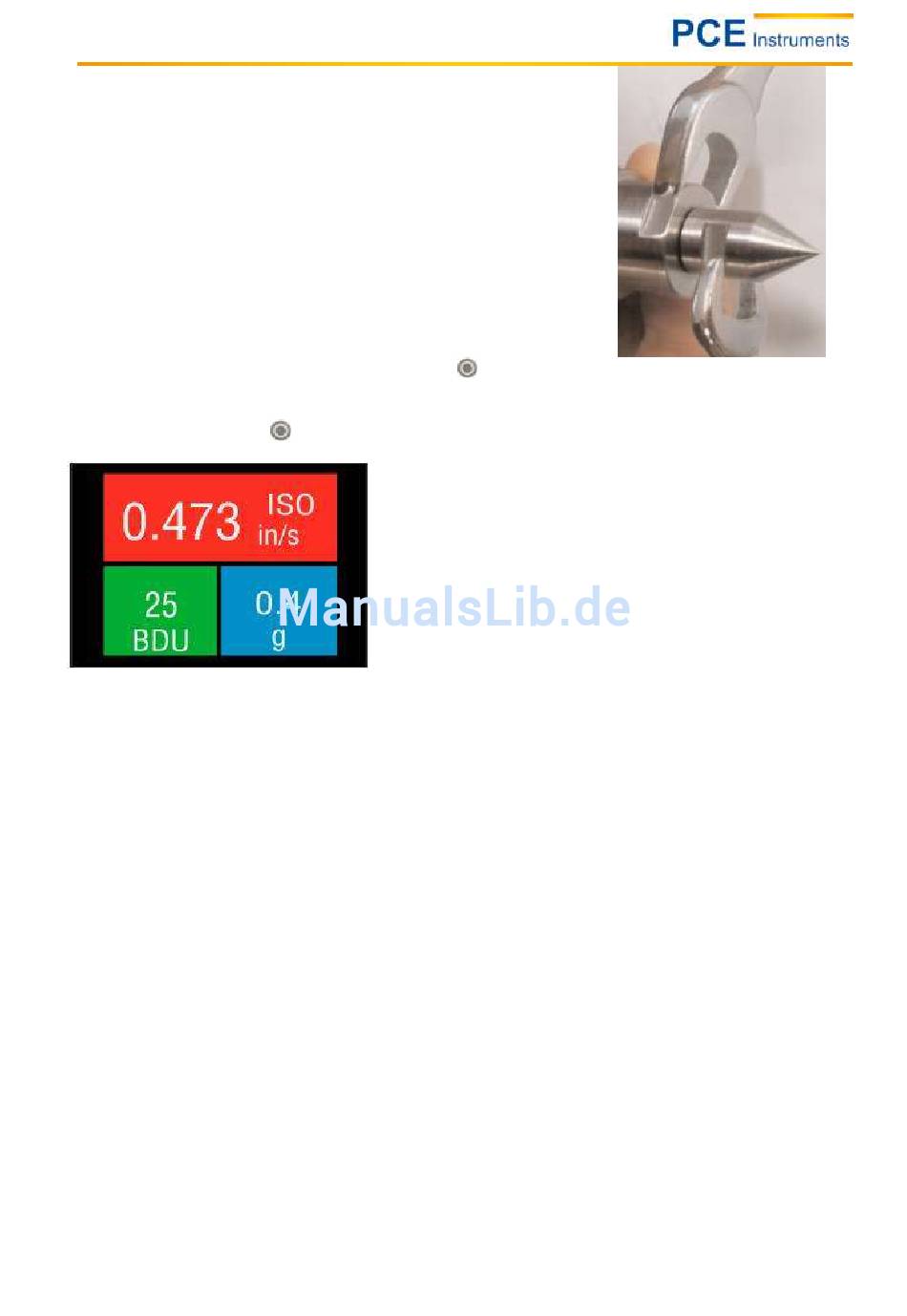

WARNUNG: Um eventuelle Schäden zu vermeiden, sollte die
Messspitze mit 8mm und 16 mm Schraubenschlüssel (wie im Bild
rechts zu sehen) befestigt werden. Befestigen Sie bzw. klemmen
Sie das Gehäuse des Messgerätes NICHT zum Befestigen der
Messspitze, da dies zu Schäden und Garantieverlust führen kann.
6.2
Eine Messung durchführen
Um eine Messung durchzuführen, drücken Sie die
Messspitze gegen die Maschine deren Vibration Sie messen wollen.
Das erneute Drücken der
6.2.1
Vibrationsmesswerte
Nach einer Messung erscheinen drei Werte auf dem Bildschirm (siehe Beispielbild oben). Die Werte sind
alle farbkodiert um ihren Alarmstatus anzuzeigen.
Die drei angezeigten Werte sind:
- ISO wert (Beschleunigung in mm/Sekunde oder inch/Sekunde)
- Lagergeräusch in BDU (Bearing Damage Units/ Halterung Schaden Einheit)
- Total g (Beschleunigung)
ISO Wert (mm/s oder in/s)
Der ISO Wert ist die große Nummer die im oberen Bereich des Displays zu sehen ist. Dieser spiegelt den
Mittelwert der Vibrationsbeschleunigung in den Frequenzbändern 10Hz(600 U/min) bis 1kHz(60000
U/min), wie er im ISO Standard aufgezeichnet ist, wider.
Der ISO Wert Hintergrund ist farbkodiert gemäß der ISO 10816-1 Vibrations-Beschleunigungsgrad-
Tabelle (siehe unten). Die Farbe des Hintergrunds indiziert den Zustand der Maschine, entsprechend der
Größe und des Typs der Maschine, die im Setup Wizard (Kapitel 6.3.1) ausgewählt wurden.
BETRIEBSANLEITUNG
Taste startet die Messung.
Eine Messung führt dazu, dass die Vibration als Werte auf dem
Bildschirm zu sehen ist (Bild links).
Die Werte werden sind wie folgt zu lesen.
6
Taste um das Gerät einzuschalten. Halten Sie die
