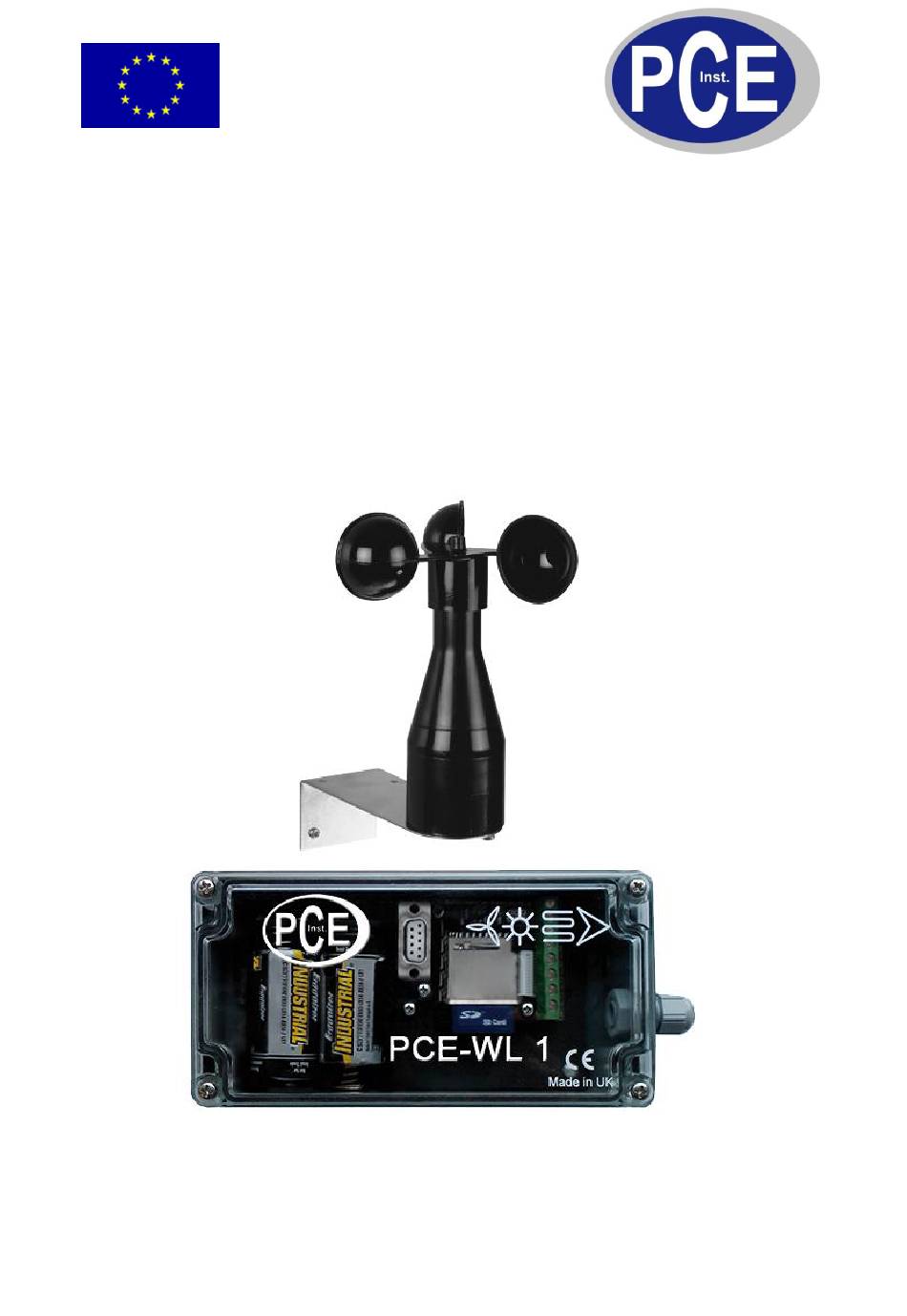

Bedienungsanleitung
PCE-WL 1
Version 1.3
02.02.2012
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.
Werbung
Verwandte Anleitungen für PCE Instruments WL 1
Inhaltszusammenfassung für PCE Instruments WL 1
- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung PCE-WL 1 Version 1.3 02.02.2012...

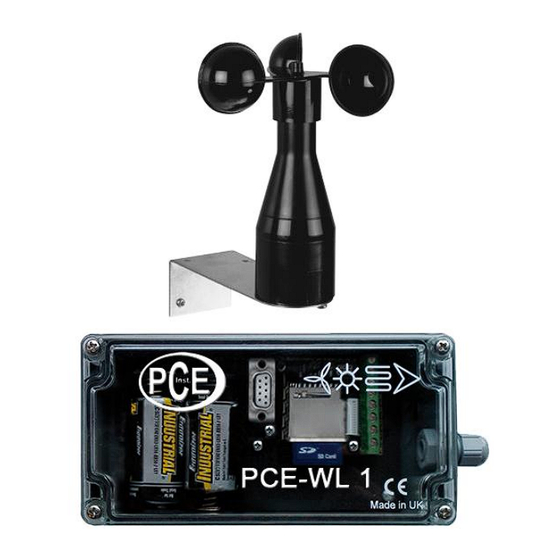

- Seite 2 Montagewinkel erleichtert die Befestigung des Windsensors. Wenn eine entsprechenden Stromversorgung vorhanden ist, (diese kann nicht aus dem Windlogger bezogen werden) ermöglicht die integrierte Heizung einen weitgehend störungsfreien Winterbetrieb. Lieferumfang 1 x Windlogger PCE-WL 1, 1 x Windsensor, 1 x 256 MB SD Speicherkarte, 1 x Montagewinkel, Batterien, Bedienungsanleitung...
- Seite 3 BETRIEBSANLEITUNG www.warensortiment.de Sicherheit Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden.
- Seite 4 Schutzklasse IP54 Gerätebeschreibung Hardwareinstallation Der PCE-WL 1 kann problemlos an der Wand mittels 4 vorgefertigter Löcher angebracht werden. Die Anschlussleiste der Sensoren ist auf der Hauptplatine befestigt und wird wie folgt angeschlossen: Von links nach rechts: Masse Eingang Sensor 2...
- Seite 5 BETRIEBSANLEITUNG www.warensortiment.de Spannungsversorgung Das PCE-WL 1 wird über zwei Monozellen betrieben. Hinweis: Die Heizung des Standartwindsensors muss über ein externes Netzteil angeschlossen werden! Betriebsanleitung Der aktuelle Gerätestatus wird über eine grüne LED im Inneren des Gerätes indiziert. LED AUS: Der Logger befindet sich im normalen Speichermodus. Die LED blinkt im eingestellten Aufnahmeintervall.
- Seite 6 BETRIEBSANLEITUNG www.warensortiment.de Daten der Speicherkarte auslesen Wenn Sie die Karte aus dem Gerät entnehmen möchten, beachten Sie, das nicht gerade Daten auf die SD-Karte geschrieben werden. Dieses wird über die im Speicherintervall aufblinkende LED angezeigt. Um die Datenaufzeichnung erneut zu beginnen, legen Sie die Speicherkarte einfach erneut in das Gerät ein.
- Seite 7 BETRIEBSANLEITUNG www.warensortiment.de Aufzeichnung in das Excel Auswertungsprogramm importieren Wichtig: Nur für Messungen mit einer Sample-Rate größer 1 Minute. (Bei kleiner Sample-Rate fehlt die Datumsspalte) Die Zelle A2 markieren Registerkarte „Daten“ öffnen Externe Daten „aus Text“ auswählen Datei mit Messwerten importieren...
- Seite 8 BETRIEBSANLEITUNG www.warensortiment.de Der Import muss bei Zeile 3 beginnen! (damit die Überschriften nicht importiert werden) Auf „Weiter“ klicken Als Trennzeichen „Komma“ auswählen Auf „Weiter“ klicken Bei Schritt 3 wählen Sie „Weitere“ aus Bei Dezimaltrennzeichen: Punkt auswählen Bei 1000er Trennzeichen: Komma auswählen...
- Seite 9 Mit OK bestätigen! Setup des PCE-WL 1 Der PCE-WL 1 Datenlogger hat ein eingebautes Menü, welches leicht über ein Terminalprogramm vom PC aus erreichbar und konfigurierbar ist. Alle Parameter (außer Datum und Zeit) bleiben permanent auf dem Gerät gespeichert und müssen nicht jedes Mal neu eingestellt werden.
- Seite 10 BETRIEBSANLEITUNG www.warensortiment.de Bestätigen Sie mit „OK“. Um das Menü des Datenloggers im Terminalprogramm jetzt aufzurufen, drücken Sie „M“ auf Ihrer Tastatur. Es erscheint folgendes Menü: MENU - 4.3.2a ------------ 1 - AVG Time 60 seconds 2 - Anemometer setup 3 - Date today: 12:09:08 4 - Time now: 13:49:25 6 - Wind direction calibration Select option and press Enter...
- Seite 11 BETRIEBSANLEITUNG www.warensortiment.de auch andere Sensoren (Drehzahl…) benutzen, wählen Sie „5“ Falls Sie einen anderen Windsensor oder und drücken „ENTER“ um den Umwandlungsfaktor von der Frequenz in die gewünschte Einheit einzustellen: Hinweis: Der mitgelieferte Sensor hat den Faktor 0.4. Der Umwandlungsfaktor wird folgendermaßen berechnet: Windsensoren: Weitere Sensoren: Bestätigen Sie einen Wert mit „ENTER“.
- Seite 12 BETRIEBSANLEITUNG www.warensortiment.de Daten am PC ablesen Sobald alle Einstellungen vorgenommen worden sind drücken Sie „ENTER“. Wenn das Gerät immer noch mit dem PC verbunden ist, sollten Sie folgende Zeilen sehen: Card found: 120818 KB 16-06-08, 19:38:36, 90, 21.7, 0.7, 1.3 -> jedes Mal, wenn auf die Speicherkarte geschrieben wird, werden die Daten wie o.g.
