Zahnriemen-Räder positionieren
6
Richtige Einstellung
Die beiden Zahnriemen-Räder müssen so übereinander stehen, dass der
Zahnriemen störungsfrei laufen kann. Das Spulerrad befindet sich direkt
neben dem oberen Zahnriemen-Rad und bestimmt dessen Ausrichtung.
Wichtig
Die Position des oberen Zahnriemen-Rads wird durch den Abstand zum
Spulerrad definiert.
Deshalb müssen Sie zuerst das obere Zahnriemen-Rad am Spulerrad
ausrichten und danach das untere Zahnriemen-Rad so ausrichten, dass
der Zahnriemen störungsfrei über beide Räder läuft.
6.1 Oberes Zahnriemen-Rad positionieren

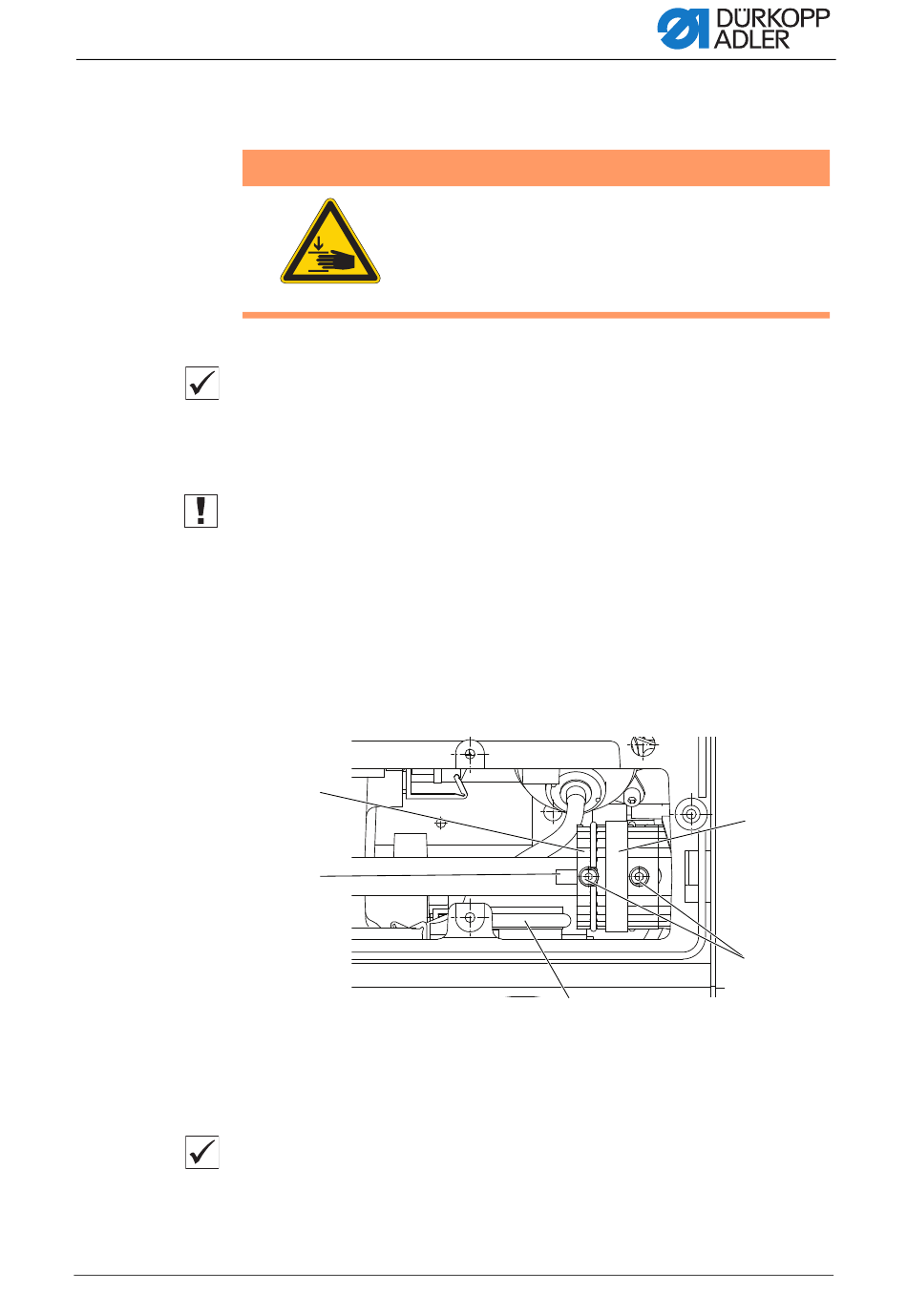

Abb. 14: Oberes Zahnriemen-Rad positionieren
(1) - Oberes Zahnriemen-Rad
(2) - Oberfläche der Armwelle
(3) - Spulerrad
Richtige Einstellung
Die beiden Gewindestifte (4) des oberen Zahnriemen-Rads (1) sind bündig
auf der Oberfläche der Armwelle (2) aufgesetzt.
Serviceanleitung 878-M PREMIUM - 04.0 - 10/2020
Zahnriemen-Räder positionieren
WARNUNG
Verletzungsgefahr durch sich bewegende Teile!
Quetschgefahr.
Maschine ausschalten, bevor Sie die Zahnriemen-
Räder positionieren.
①
②
③
(4) - Gewindestifte
(5) - Zahnriemen
⑤
④
25
