EMMA-(A01, A02)

Benutzerhandbuch

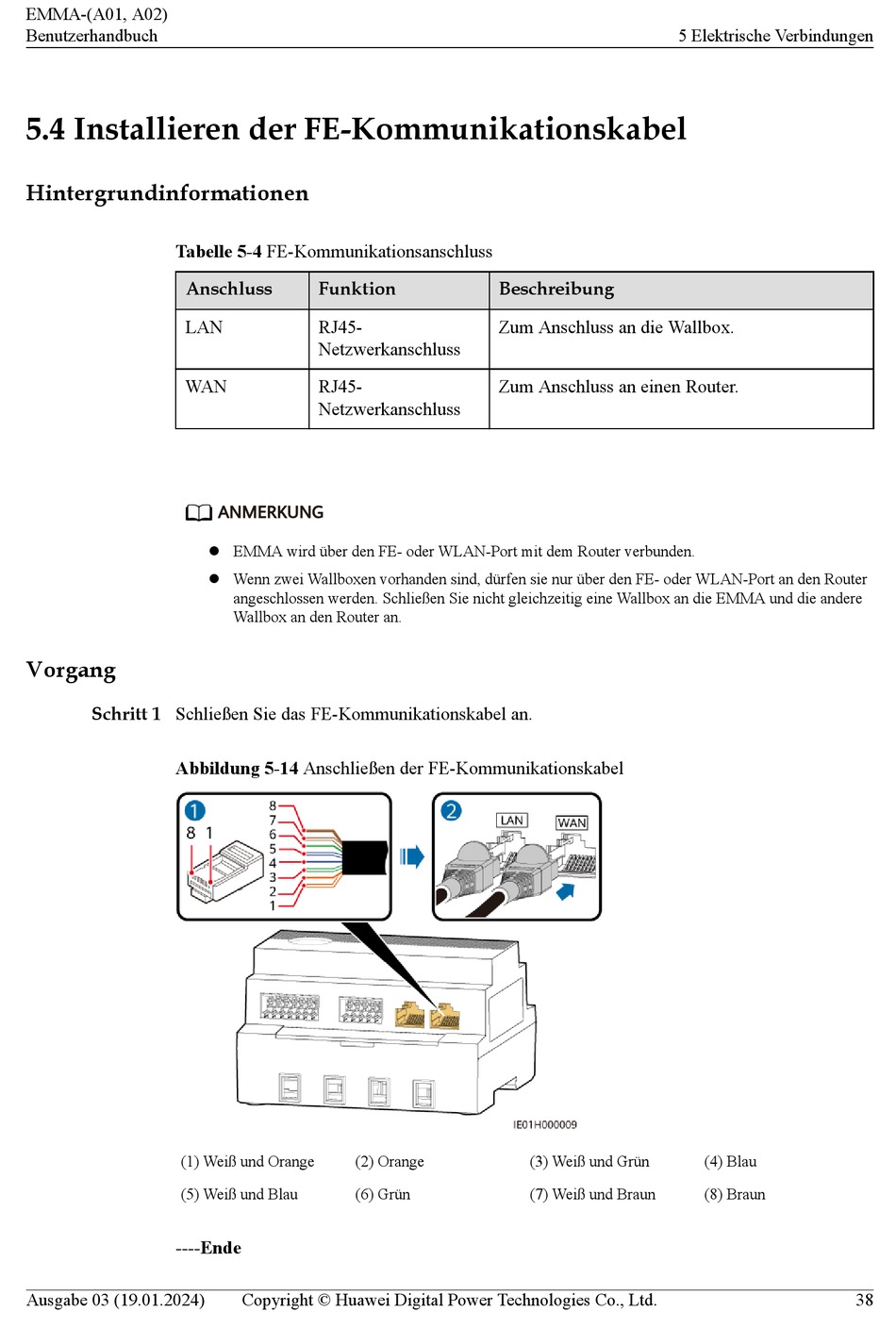

5.4 Installieren der FE-Kommunikationskabel

Hintergrundinformationen

Tabelle 5-4 FE-Kommunikationsanschluss

Anschluss

LAN

WAN

Vorgang

Schritt 1 Schließen Sie das FE-Kommunikationskabel an.

Abbildung 5-14 Anschließen der FE-Kommunikationskabel

(1) Weiß und Orange

(5) Weiß und Blau

----Ende

Ausgabe 03 (19.01.2024)

Funktion

RJ45-

Netzwerkanschluss

RJ45-

Netzwerkanschluss

ANMERKUNG

l EMMA wird über den FE- oder WLAN-Port mit dem Router verbunden.

l Wenn zwei Wallboxen vorhanden sind, dürfen sie nur über den FE- oder WLAN-Port an den Router

angeschlossen werden. Schließen Sie nicht gleichzeitig eine Wallbox an die EMMA und die andere

Wallbox an den Router an.

(2) Orange

(6) Grün

Beschreibung

Zum Anschluss an die Wallbox.

Zum Anschluss an einen Router.

(3) Weiß und Grün

(7) Weiß und Braun

5 Elektrische Verbindungen

(4) Blau

(8) Braun
