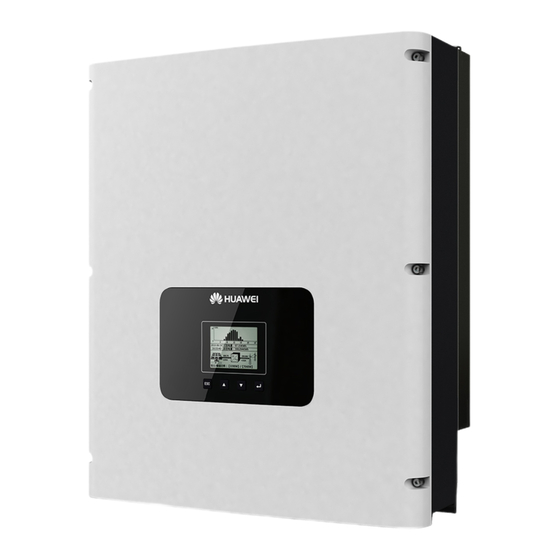

Montieren des Wechselrichters (am Beispiel einer Gestellmontage) 1. Legen Sie anhand der Rückwandabmessungen die 2. Bohren Sie die Löcher. Positionen für die Bohrungen im Gestell fest. Einheit: mm 3. Befestigen Sie die Rückwand. 4. Montieren Sie den Inverter an der Rückwand.
Elektrische Anschlüsse Montieren eines PGND-Kabels OT-6 mm PE-Klemme 1. Es wird empfohlen, das Erdungskabel an ein möglichst nahe gelegene Schutzerde anzuschließen. 2. Tragen Sie zur Verbesserung der Rostschutzeigenschaften der Erdungsklemmen nach dem Anschluss des Erdungskabels Silicagel auf die Erdungsklemmen auf. Anschließen des AC-Ausgangskabels OT-M6 Wechselrichter-Modell...
Mutter zur Hülse Kabelabdichtung Schraubendreher Das N-Kabel wird in Bohrung 4 mit großem Griff Hilfsanschluss (empfohlen) eingeführt. L1/L2/L3 nicht an anschließen Klick- geräusch Aussparung Halten Sie zum Anschluss des Wechselstrom- Ausgangssteckers an die Wechselstrom- Ausgangsklemmen des Inverters den Stecker so, dass die Aussparung am Stecker zum Bediener hin zeigt.
Seite 6
1. Verwenden Sie die Plus- und Minus-Metallkontakte und DC-Steckverbinder, die im Lieferumfang des SUN2000 enthalten sind. Die Verwendung von anderen Plus- und Minus- Metallkontakten und DC-Steckverbindern kann schwerwiegende Folgen haben. Der verursachte Schaden am Gerät wird von keiner Garantie- oder Servicevereinbarung abgedeckt.
Anschließen eines DC-Eingangsstromkabels (mit Stempelformkontakten) Plus-Steckverbinder Positiver Metallkontakt 8-10 mm 8-10 mm Minus-Steckverbinder H4TC0003 Negativer Metallkontakt (Amphenol) Klick- Es werden handelsübliche Das Kabel darf sich nach dem Geräusch PV-Kabel mit einem Querschnitt Aufcrimpen nicht abziehen von 4 mm² empfohlen. lassen. Stellen Sie sicher, dass Stellen Sie die Kabel richtig...
Ü berprüfung der Installation 1. Prüfen Sie alle Schrauben auf festen Sitz, insbesondere die für elektrische OK □ Nicht OK □ Anschlüsse. 2. Prüfen Sie, dass alle Leistungsschalter auf OFF stehen (AUS). OK □ Nicht OK □ 3. Prüfen, dass das Erdungskabel sicher angeschlossen ist und keine OK □...
Seite 9
Die lokale Ü berwachungs- und Wartungsplattform unterstützt die Abfrage von Alarmen, die Einstellung von Parametern und die Durchführung von Routinewartungen. Der Name der App lautet SUN2000. 2. Rufen Sie den Huawei App-Store (https://appstore.huawei.com), Google Play (https://play.google.com), suchen Sie nach SUN2000 und laden Sie das App- Installationspaket herunter.
Seite 10
Verbindungsmodus Benutzer Schnelleinstell Anmeldeseite auswählen auswählen ungen Funktionsmenü • Die Screenshots in diesem Dokument stammen von der App-Version 3.2.00.001 (Android). • Bei Verwendung der WLAN-Verbindung lautet der Anfangsname des SN des WLAN-Moduls WLAN-Hotspots Adapter- und das Anfangspasswort Changeme. • Das Anfangskennwort für Allg. Benutzer, Erweit. Benutzer und Spez. Benutzer lautet 00000a.
Seite 11
Anhang: Zuordnungstabelle für Stromnetz-Standardcodes Stromnetz- Stromnetz- Land und Netzart Land und Netzart Standardcode Standardcode China-MV480 China Mittelspannungsnetz IEC61727-MV480 IEC Mittelspannungsnetz Bulgarien NB/T 32004 China Niederspannungsnetz VDE 0126-1-1-BU Niederspannungsnetz UTE C 15-712- Frankreich Deutschland VDE-AR-N-4105 1(A) Niederspannungsnetz Niederspannungsnetz UTE C 15-712- Frankreich (Inseln) 230 V 50 Deutschland BDEW-MV480...
Seite 12
HUAWEI TECHNOLOGIES CO., LTD. Huawei Industrial Base Bantian Longgang Shenzhen 518129 Volksrepublik China www.huawei.com...
