Wilden Pro-Flo P8 Betriebsanleitung Und Ersatzteilliste Seite 21

Nur PVDF-Ausführung

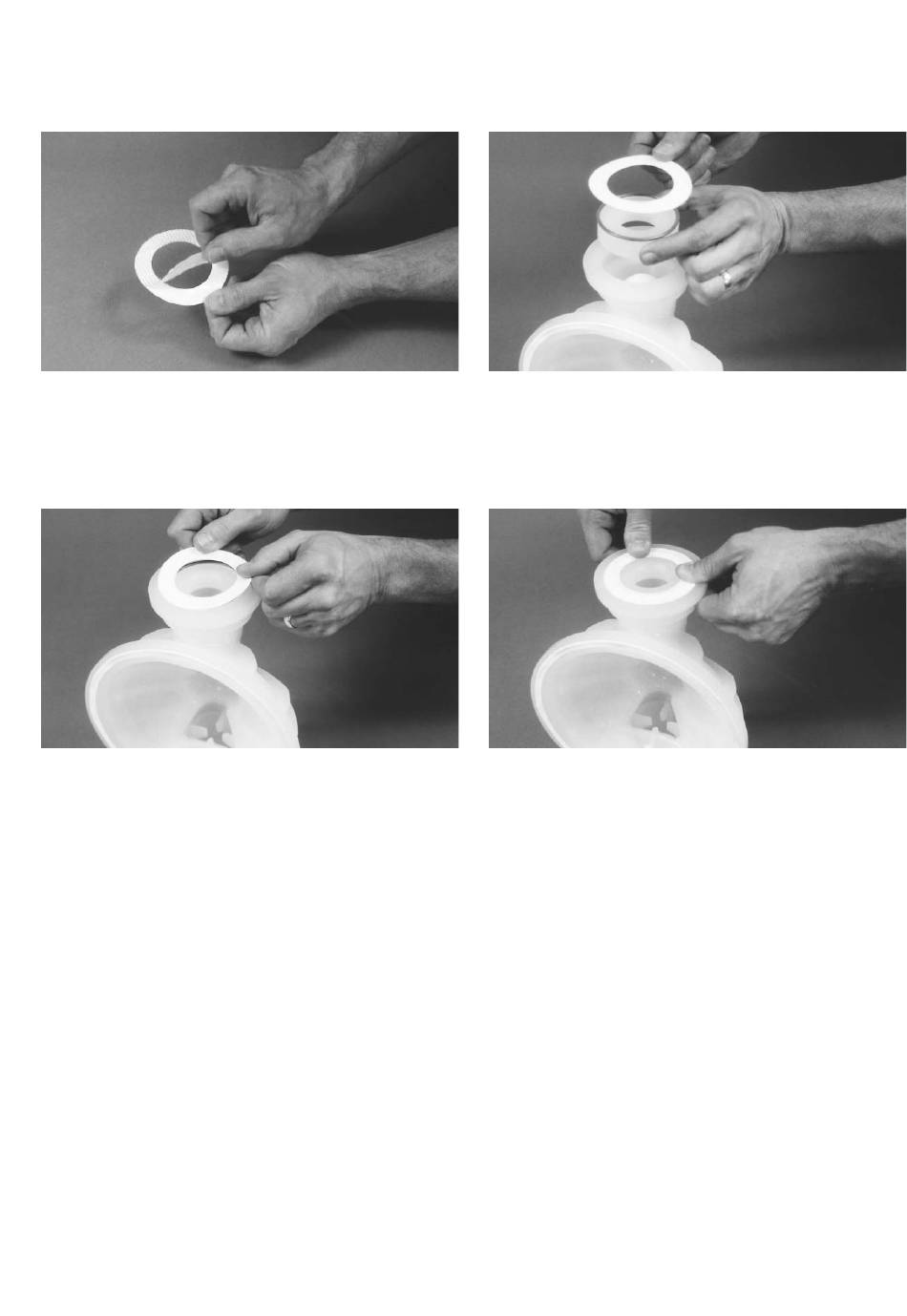

Schritt 4
11.2.4 Schritt 4
Vorsichtig die Schutzfolie von der Rückseite der PTFE-
Dichtung abziehen (Abb. 4).
Schritt 6
11.2.6 Schritt 6
Dichtung mittig auf den O-Ring und den Ventilsitz legen,
so dass beides bedeckt ist (Abb. 6).
Abb. 4 Schritt 5
11.2.5 Schritt 5
Ventilkugel, Ventilsitz und O-Ringe einbauen
(Abb. 5).
Abb. 6 Schritt 7
11.2.7 Schritt 7
Dichtung leicht andrücken um sicherzustellen, dass die
Dichtung während der Montage in der richtigen Lage
hält (Abb. 7).
P8K
Abb. 5
Abb. 7
21
