Luftsteuerventil/Mittelblock; Demontage, Reinigung, Inspektion; Luftsteuerventil - Demontage - Wilden Pro-Flo P8 Betriebsanleitung Und Ersatzteilliste

10.PRO-FLO

Demontage, Reinigung, Inspektion

10.1

Luftsteuerventil - Demontage

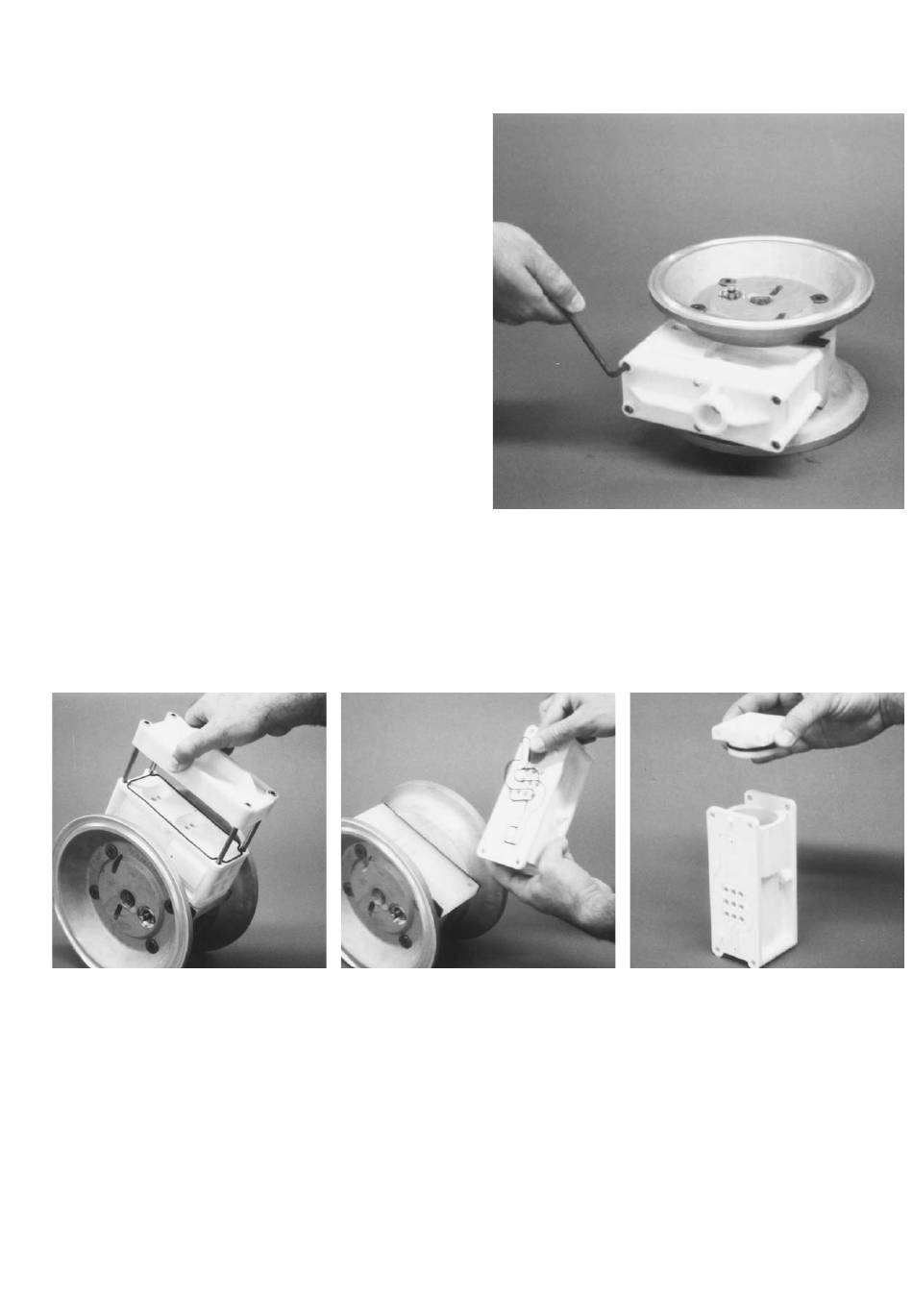

10.1.1 Schritt 1
Imbusschrauben lösen und Muttern auf der Gegenseite
entfernen (Abb. 1).
Schritt 2
10.1.2 Schritt 2
Schalldämpferplatte mit Imbusschrauben entfernen. Dichtung überprüfen und evtl. austauschen (Abb. 2).
10.1.3 Schritt 3
Luftsteuerventil abheben und Dichtung prüfen, evtl. austauschen (Abb. 3).
10.1.4 Schritt 4
Ventildeckel entfernen, um den Steuerventilkolben zu überprüfen (Abb. 4).
®

Luftsteuerventil/Mittelblock

Abb. 2 Schritt 3
Schritt 1
Abb. 3 Schritt 4
P8K
Abb. 1
Abb. 4
