3.3 Frontansicht der CFU
3.3
Frontansicht der CFU
Frontansicht

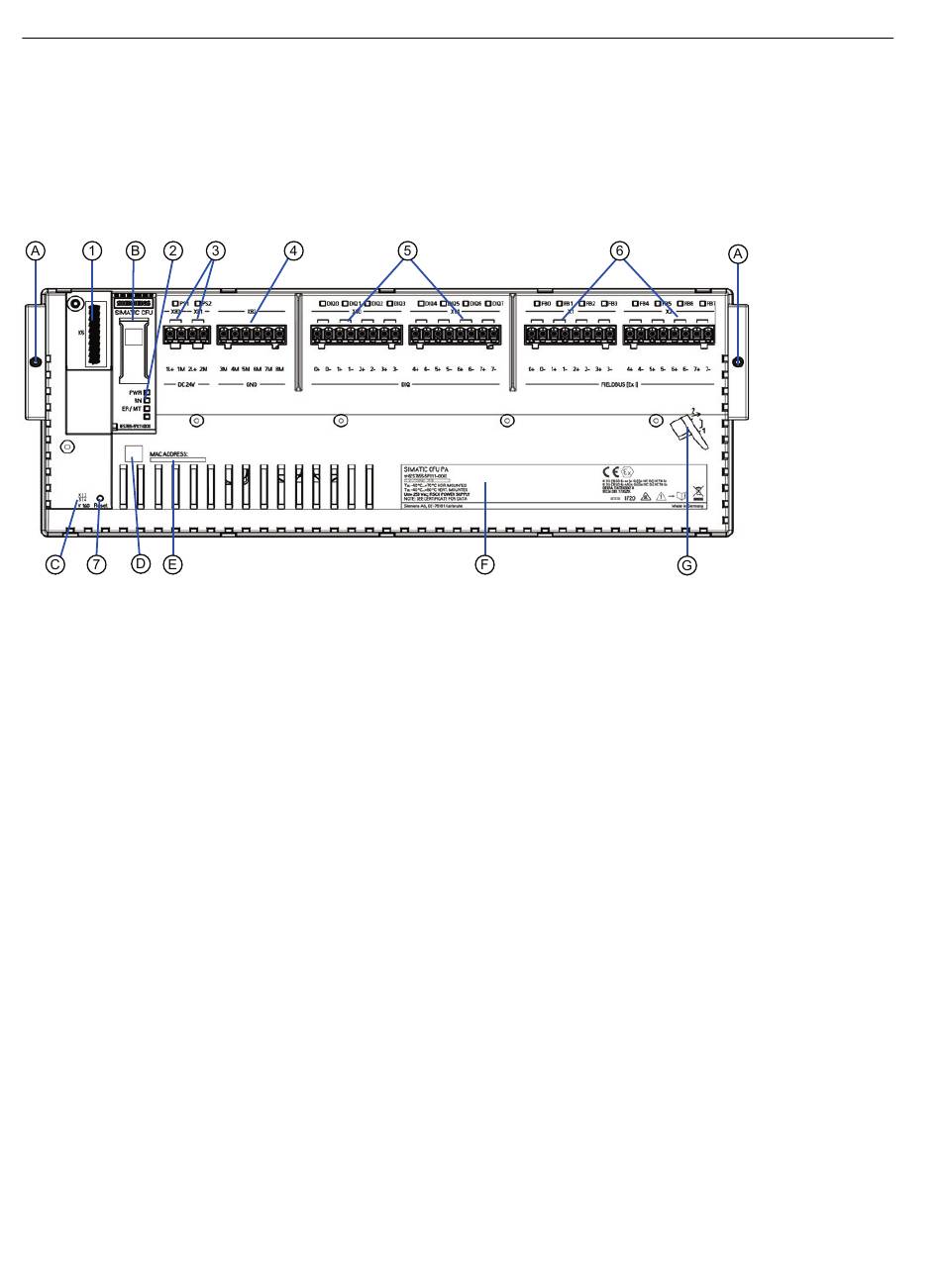

Die nachfolgende Abbildung zeigt die Frontansicht der CFU am Beispiel der CFU PA.
Funktionale Elemente
1
Steckplatz X5: Anschluss für einen BusAdapter
2
Diagnose-LED am Interfacedom
3
Steckplatz X80 und X81: DC 24V; Spannungsversorgung PS1/
PS2 (redundanter Anschluss möglich)
4
Steckplatz X82: GND: Anschlüsse für Bezugspotenzial (Masse)
5
Steckplatz X10/X11: DIQ;
Anschlüsse der frei konfigurierbaren Kanäle DIQ<n>:
•
<n>+ Signalleitung
•
<n>- Signalleitung
6
CFU PA: Steckplatz X1/X2: FIELDBUS;
Anschlüsse für je ein Feldgerät.
Stichleitung FB<n>: max. 120 m Länge; Mit automatischem
Busabschluss
•
<n>+ Datenleitung (rot)
•
<n>- Datenleitung (grün)
CFU DIQ: Steckplatz X12/X13: DIQ;
Anschlüsse der frei konfigurierbaren Kanäle DIQ<n>:
•
<n>+ Signalleitung
•
<n>- Signalleitung
7
Reset: Auslieferungszustand herstellen - Rücksetzen auf die
Werkseinstellungen
22
Weitere Elemente
A
Arretierung der CFU auf der Profilschiene
B
Beschriftungsstreifen am Interfacedom
C
Erzeugnisstand
D
2D-Matrix Code (QR-Code / EAN-Code)
E
MAC-Adresse
F
Typenschild
G
Montagehinweis (Von unten an die Profilschiene
einklinken)
Inbetriebnahmehandbuch, 08/2021, A5E39253916-AF
SIMATIC Compact Field Unit (CFU)
