Verkleidung anbringen

3

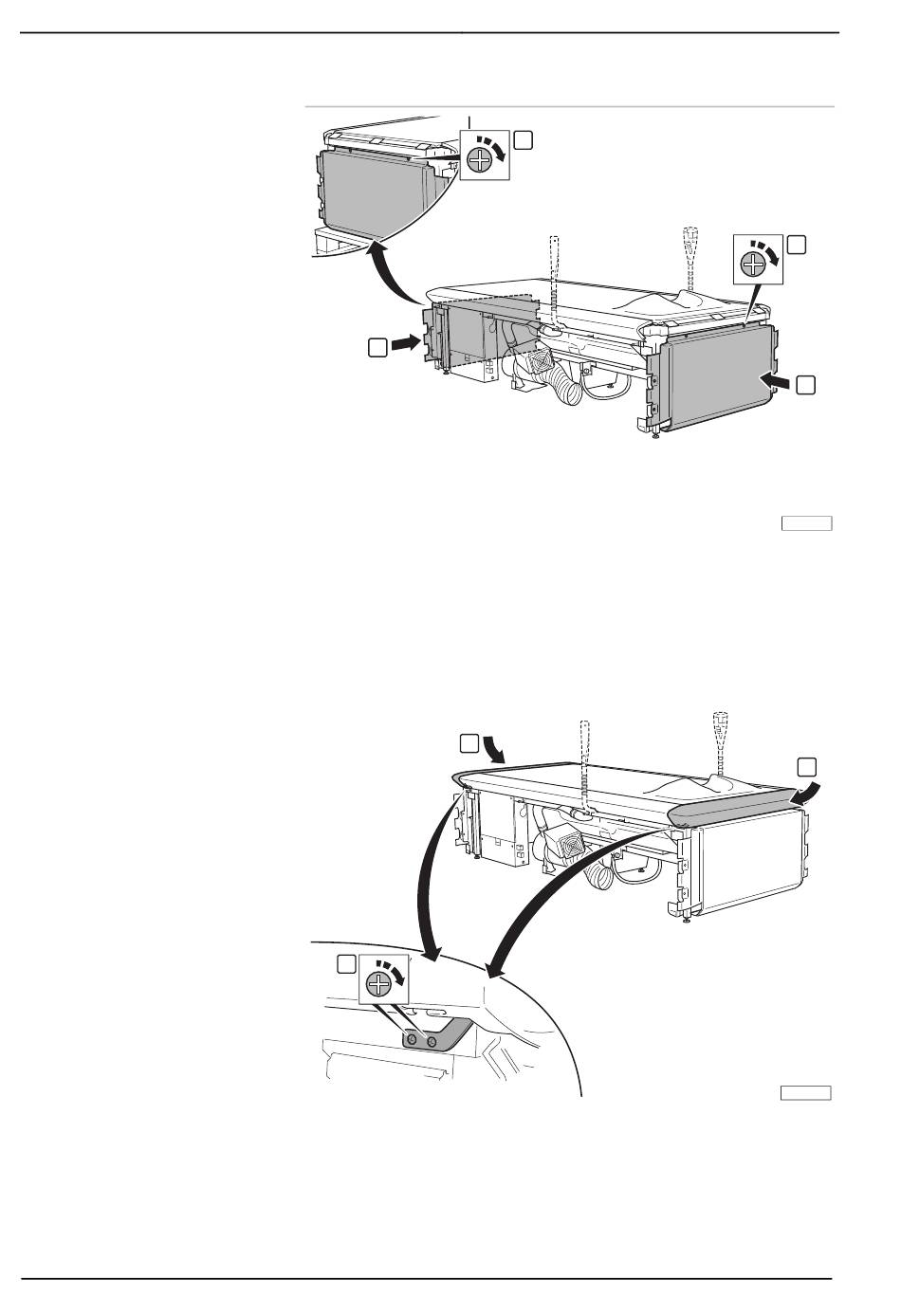

– Blende an Kopfende ansetzen und mit 6 Schrauben (M6 x 16) fest-
schrauben.
– Blende am Fußende seitlich in die Führung schieben. 4 Schrauben
(M6 x 16) festdrehen.
Werkzeug:
Kreuzschlitzschraubendreher Nr. 2 und Ratschenschlüssel mit PHZ-Bit 2
2
3
– Blenden ansetzen.
– 2 Schrauben (M6 x 16) mit Zahnscheibe einsetzen und festdrehen.
Werkzeug:
Kreuzschlitzschraubendreher Nr. 2 und Ratschenschlüssel mit PHZ-Bit 2
4
4 x
Montage
2
6 x
1
19243 / 0
1
19244/ 0
