7 x Fehler, Störungen und Meldungen
7 Fehler, Störungen und Meldungen
VORSICHT!
Elektrostatische Aufladungen können zu
Spannungsüberschlägen führen, die
elektronische Bauteile zerstören
können.
Vor Berühren von elektronischen
Bauteilen, Potenzialausgleich sicher-
stellen (z. B. durch Anfassen eines
geerdeten metallischen Bauteils).
7.1 Fehler erkennen, Störung beheben
Die elektronische Regelung der ROTEX HPSU compact:
– signalisiert einen Fehler durch eine rote Hintergrundbeleuch-
tung des Displays und zeigt einen Fehlercode im Display an
(siehe Abschnitt 7.3).
– zeigt Informationsmeldungen zum Betriebszustand an, wel-
che nicht durch eine rote Hintergrundbeleuchtung signalisiert
werden.
Ein integriertes Protokoll speichert bis zu 15 Fehler- oder
sonstige Informationsmeldungen zum Betriebszustand, welche
zuletzt aufgetreten sind.
Je nach Bedienmodus werden Meldungen auch an ange-
schlossene Raumstationen oder Raumthermostate weiterge-
leitet.

7.1.1 Aktuelle Fehleranzeige

E 75
Im Gerät:: Kessel
Adresse:: 0
1 Fehlermeldung als Code (siehe Abschnitt 7.3)
2 Ortsangabe (Gerät) des erkannten Fehlers
3 Gerätekennung des RoCon-Geräts, von dem die Meldung stammt
Bild 7-1 Anzeige einer aktuellen Fehlermeldung (Regelungsfehler)
E 9001 / 80
Fehler Rücklauffühler
Im Gerät:: Heizmodul
Adresse:: 0
1 Fehlermeldung als Code (siehe Abschnitt 7.3)
2 Fehlermeldung als Klartext (siehe Abschnitt 7.3)
3 Ortsangabe (Gerät) des erkannten Fehlers
4 Gerätekennung des RoCon-Geräts, von dem die Meldung stammt
Bild 7-2 Anzeige einer aktuellen Fehlermeldung (Wärmepumpenfeh-
ler)

7.1.2 Protokoll auslesen

Das Protokoll kann in der "Sonderebene" ausgelesen werden
(siehe Bild 7-3).
Die zuletzt eingegangene (aktuellste) Meldung steht dabei an
erster Stelle. Alle anderen vorangegangenen Meldungen werden
bei jedem neuen Eintrag in der Position nach hinten geschoben.
Die 15. Meldung wird bei Eintreffen einer neuen Meldung ge-
löscht.
56
1
2
3
1
2
3
4
Sonderebene
Handbetrieb
FA Fehler
Sonderebene
E75
FA Fehler
Protokoll
Meldungen löschen

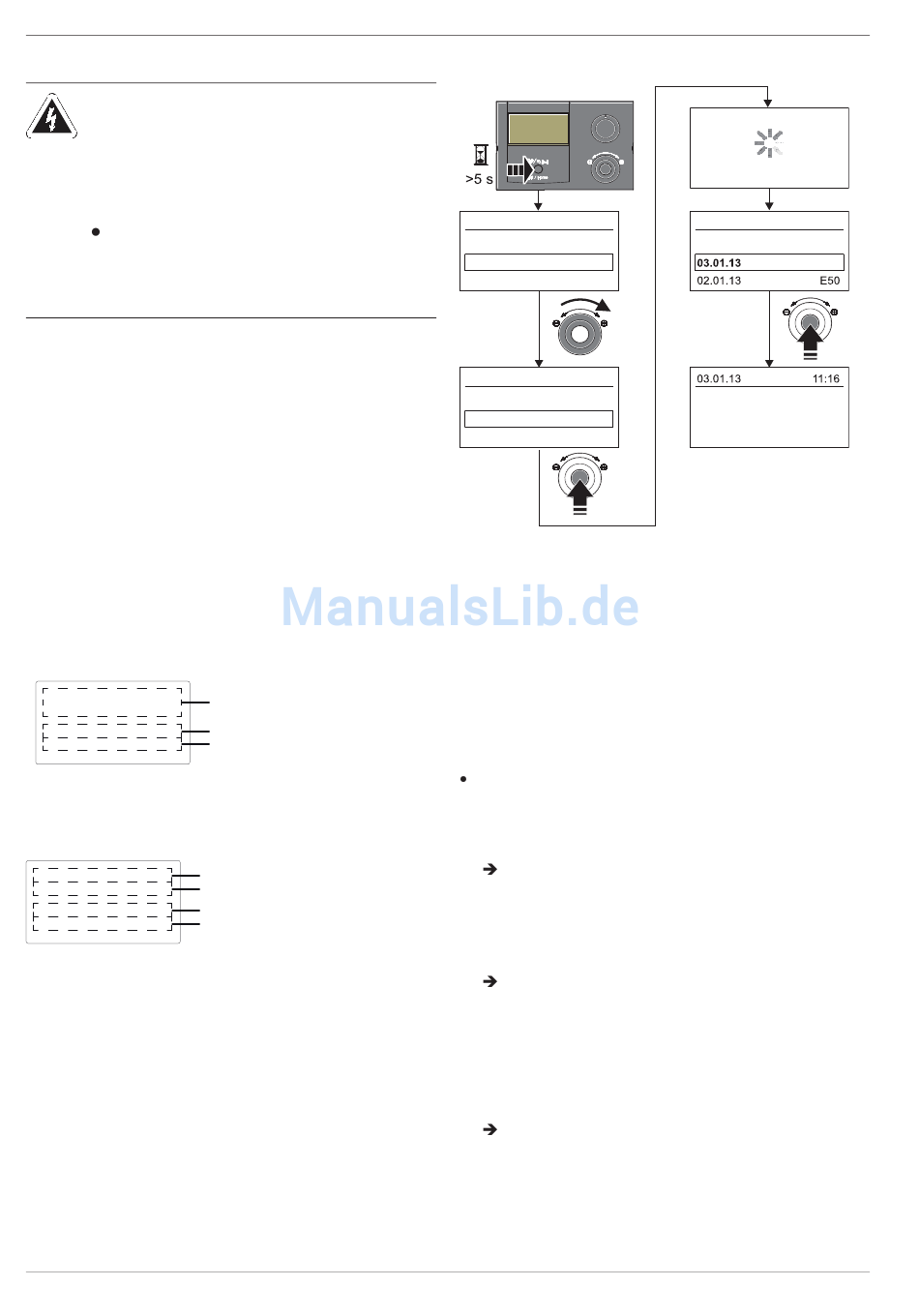

Bild 7-3 Auslesen des Protokolls
7.1.3 Störung beheben
Informationsmeldungen, die ohne rote Hintergrundbe-
leuchtung angezeigt werden, haben normalerweise keine dau-
erhaften Einschränkungen auf den Betrieb der ROTEX RoCon
zur Folge.
Meldungen, die mit einem Fehlercode E.... und roter Hinter-
grundbeleuchtung angezeigt werden, bedürfen der Fehlerbe-
hebung durch autorisierte und geschulte Heizungsfachkräfte.
Informationen zu Warnmeldungen siehe Abschnitt 7.3.
Ursache für die Störung ermitteln und beheben.
– Schaltschutz ausgelöst:
Keine Anzeige auf dem Display der Regelung. Ursache für
das Auslösen des Schaltschutzes feststellen und Störung
beseitigen. Anlage erneut starten.
Ist die Ursache beseitigt, arbeitet die Anlage normal wei-
ter.
– Schaltschutz nicht ausgelöst:
a) Es werden keine Fehlercodes angezeigt, aber die Anlage
arbeitet nicht ordnungsgemäß. Ursachen suchen und
beseitigen (siehe Abschnitt 7.3).
Wurde die Ursache beseitigt, arbeitet die Anlage normal
weiter.
b) Fehlercodes werden angezeigt, solange die
Störungsbedingungen vorliegen. Ursachen suchen und
beseitigen (siehe Abschnitt 7.3). Sollte die Störmeldung
nach Behebung der Störungsursache weiterhin angezeigt
werden, muss die Anlage für mindestens 10 s von der
Stromversorgung getrennt werden, um sie zu entriegeln.
Wurde die Ursache beseitigt, arbeitet die Anlage normal
weiter.
Lese Protokoll
Protokoll
E75
E75
Im Gerät:: Kessel
Adresse:: 0
