Konfiguration
Installation
Anlagenkonfiguration
Konfiguration
Anlagenkonfiguration
HZK Konfig
WW Konfig
HZK Konfig
HK Funktion
T-Frostschutz
HZK Konfig
Gebäudedämmung
Heizen
Kühlen

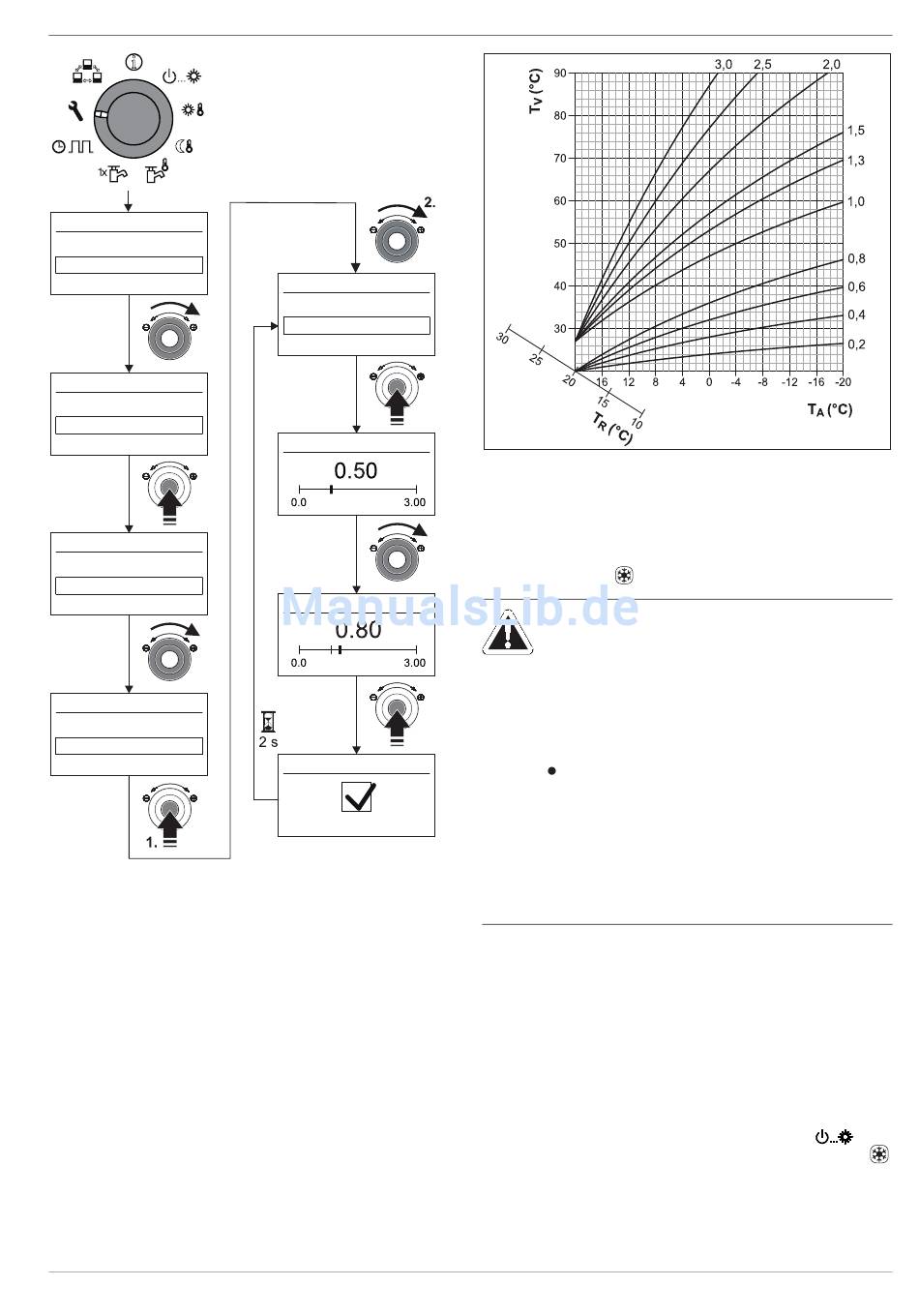

Bild 3-14 Manuelle Einstellung der Heizkurve (Darstellung mit Zugangs-
berechtigung "Benutzer")
FA ROTEX RoCon HP • 01/2016
Heizen
Heizgrenze Nacht
Heizkurve
Raumeinfluss
Heizkurve
Heizkurve
Heizkurve
T Außentemperatur
A
T Raumtemperatur-Sollwert
R
Bild 3-15 Heizkurven
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden
Sie in Kapitel 6.2.
3.6.3 Kühlkurve
Vorsicht - Kondensationsgefahr!
Im Störfall oder bei falscher Einstellung
der Parameter könnte durch Kondensa-
tion die Fußbodenheizung, der Estrich
bzw. der Fußbodenaufbau beschädigt
werden.
Vor Erstinbetriebnahme und
Aktivierung des Kühlbetriebes, die
Minimaltemperaturbegrenzung in der
Regelung RoCon HP (Parameter [Min
VL-Soll Kühlen]) auf die minimal
zulässige Anlagentemperatur
einstellen.
Mit der Kühlkurve wird die Vorlauf-Solltemperatur, abhängig von
der jeweiligen Außentemperatur an die Gebäudebeschaffenheit
angepasst (witterungsgeführte Vorlauftemperaturregelung, siehe
Abschnitt 3.6.4). Wärmere Außentemperaturen resultieren in
einer kälteren Vorlauf-Solltemperatur und umgekehrt.
Voraussetzungen für den Kühlbetrieb:
– Außentemperatur > Einstellwert der Raum-Solltemperatur
– Außentemperatur > Einstellwert des Parameters [Start Küh-
len A-Temp]
– Betriebsart "Kühlen" aktiviert.
a) über Drehschalter in Stellung "Betriebsart"
b) über Raumthermostat-Funktion (Schaltkontakt Kühlen
geschlossen)
– Keine Wärmeanforderung im RoCon-System der Heizungs-
anlage aktiv.
3 x Bedienung
T Vorlauftemperatur
V
oder
