EIO404

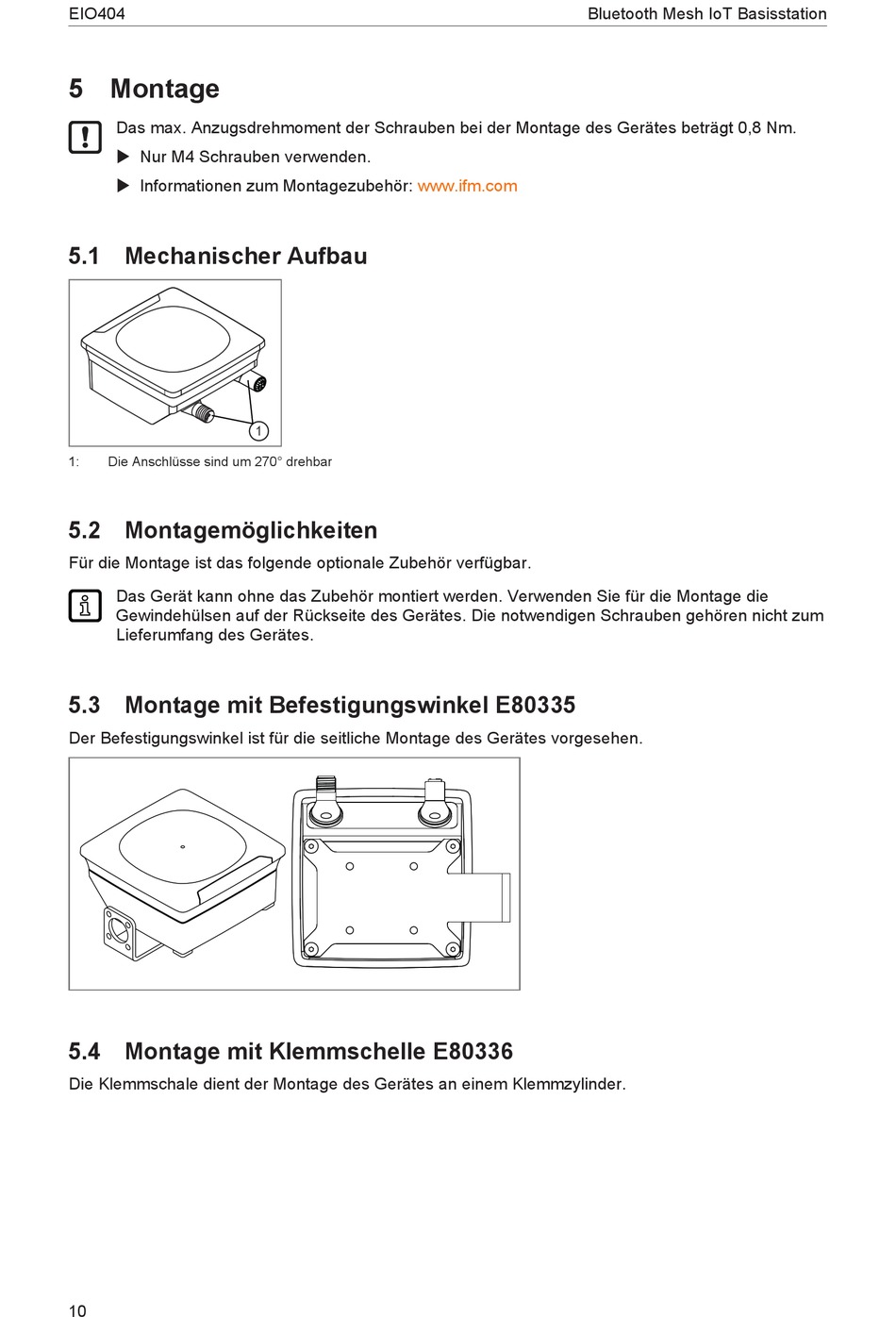

5 Montage
Das max. Anzugsdrehmoment der Schrauben bei der Montage des Gerätes beträgt 0,8 Nm.
u Nur M4 Schrauben verwenden.
u Informationen zum Montagezubehör:
5.1 Mechanischer Aufbau
1:
Die Anschlüsse sind um 270° drehbar
5.2 Montagemöglichkeiten
Für die Montage ist das folgende optionale Zubehör verfügbar.
Das Gerät kann ohne das Zubehör montiert werden. Verwenden Sie für die Montage die
Gewindehülsen auf der Rückseite des Gerätes. Die notwendigen Schrauben gehören nicht zum
Lieferumfang des Gerätes.
5.3 Montage mit Befestigungswinkel E80335
Der Befestigungswinkel ist für die seitliche Montage des Gerätes vorgesehen.
5.4 Montage mit Klemmschelle E80336
Die Klemmschale dient der Montage des Gerätes an einem Klemmzylinder.
10
www.ifm.com
1
Bluetooth Mesh IoT Basisstation
