Inhaltszusammenfassung für schellenberg 20030

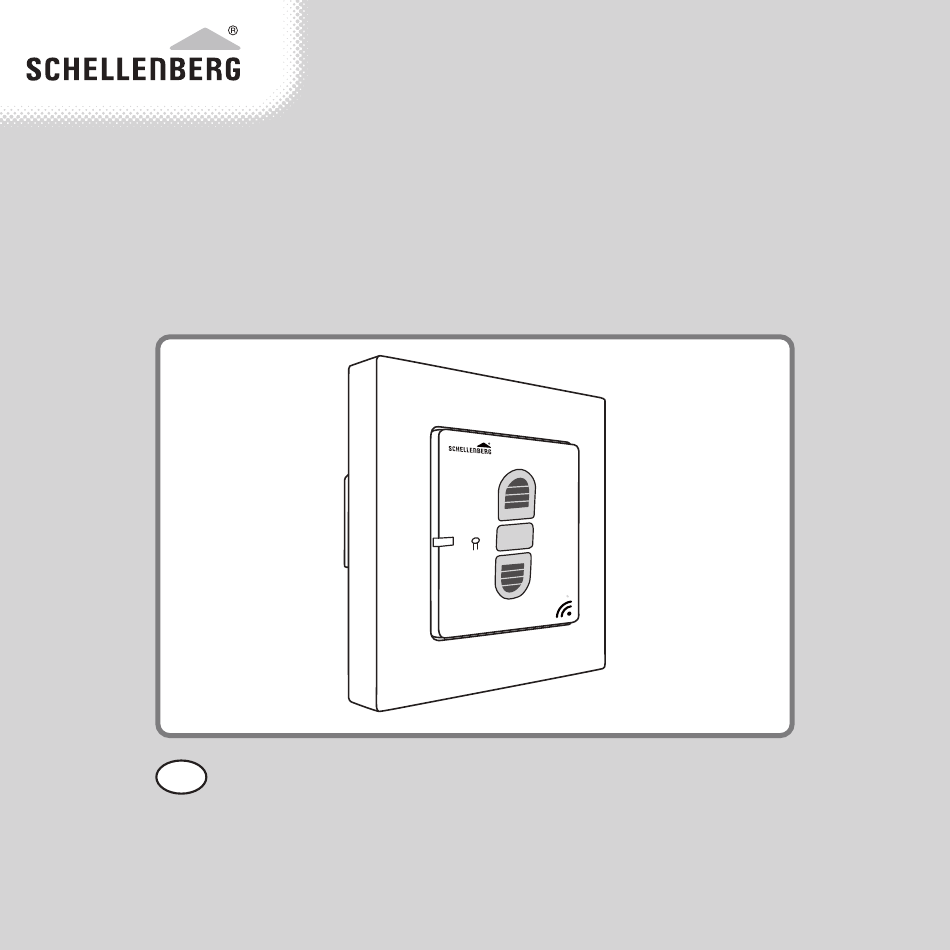

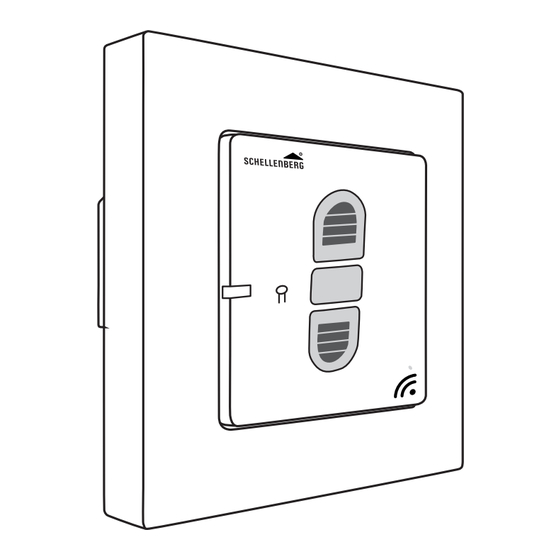

- Seite 1 Funk-Rollladenschalter...
-
Seite 3: Inhaltsverzeichnis
Raffstore-Steuerung ..............23 Werksreset ................25 Kopplung Smart Home System ..........26 Urheberrechtlich geschützt, 2021, Alfred Schellenberg GmbH. Alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfäl- tigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten. -
Seite 4: Sicherheit Und Hinweise
SICHERHEIT UND HINWEISE Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetrieb nahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen. - Seite 5 Einschalten des Produktes. Dies gilt auch bei Wartung und Repa- ratur an elektrischen Rollladen-, Raffstore- und Markisenanlagen. Das Produkt nicht unsachgemäß öffnen oder verändern. Das Produkt nur vom Schellenberg Kunden-Service prüfen oder instandsetzen lassen. Ein defektes Produkt umgehend außer Betrieb setzen.
-
Seite 6: Bestimmungsgemässe Verwendung
Stromanschluss anschließen. Elektrische Anschlussarbeiten dürfen nur durch eine autorisierte Fachkraft ausgeführt werden. BESTIMMUNGSGEMÄSSE VERWENDUNG Das Produkt (Art. Nr. 20030, 21007/20035) ist ausschließlich für die Steuerung von Rohrmotoren und Antrieben in Rollladen-, Raffstore- und Markisenanlagen mit mechanischer Einstellung der Endlagen ausgelegt. - Seite 7 Die Rollladen-, Raffstore- oder Markisenanlage und deren Teile müssen in einem einwandfreien Zustand sein. Mängel an der Anlage oder deren Teile müssen vor dem Einbau des Produktes behoben werden. Das Produkt nur in trockenen Innenräumen verwenden (Schutzart IP20). Der Betrieb von Funkanlagen in der Nähe von Geräten mit magnetischer Strahlung oder metallischen Flächen beeinträchtigt die störungsfreie Funktion.
-
Seite 8: Funktionsbeschreibung
Das Produkt dient zur Nachrüstung von Rohrmotoren und Raffstoreantrieben auf Funksteuerung. Zur Ansteuerung des Produktes sind nur vom Hersteller dafür zugelassene Funk-Sender geeignet. Zur Ansteuerung des Produktes sind der Schellenberg 1-Kanal Funk-Handsender (Art.Nr. 20015/20021) und 5-Kanal Funk-Handsender (Art.Nr. 20016/20023), die Funk-Zeitschaltuhr... -
Seite 9: Eu-Konformitätserklärung
(Art.Nr. 20031/20036), die Funk-Zeitschaltuhr PREMIUM (Art.Nr. 20032/20037) und die Smart Home-Zentrale SH1 (Art.Nr. 21000) geeignet. Ebenso kann die Smart Friends Box (Art.Nr. 26000) genutzt werden. Koppeln des Produktes mit bis zu 5 Schellenberg Funk- Sendern möglich. EU-KONFORMITÄTSERKLÄRUNG Der Funk-Rollladenschalter (Art. Nr. -
Seite 10: Technische Daten
300 Watt induktive Last Nennlast (Motor) ≤ 0,5 Watt Standby Verbrauch IP 20, nur für trockene Schutzart Innenräume 868,4 MHz Schellenberg Funk-Frequenz Radio System Sendeleistung max. +10 dBm / 10 mW Reichweite Freifeld max. 100 m Reichweite im Gebäude* max. -
Seite 12: Tastenerklärung Und Legende Symbole
Tastenerklärung und Legende Symbole Taste Auffahrt Öffnet den Rollladen/Raffstore/ Markise Taste Stopp Stoppt den aktuellen Fahrbefehl Taste Abfahrt Schließt den Rollladen/Raff- store/Markise Taste Programmierung Ein- und Ausschalten des Programmiermodus LED-Anzeige Blinkt während der Programmierung Der gesetzte Fahrbefehl bleibt leuchtet blinkt für 4 Min. -
Seite 13: Montage
Montage Ø 60 mm... - Seite 15 Alternativ die Schrauben benut- zen, um die seitlichen Krallen zu spreitzen...
- Seite 17 Dank 50 x 50 mm Anschnitt geeignet für Wechselrahmen und Wechselrahmenadapter nach DIN 49075...
-
Seite 18: Drehrichtung Prüfen / Ändern
Drehrichtung prüfen / ändern... - Seite 19 2 sec.
-
Seite 20: Funk-Rollladenschalter Mit Funk-Sender Koppeln
Funk-Rollladenschalter mit Funk-Sender koppeln 1 - 5 x Entfällt bei 1-Kanal Funk-Sender 2 sec. - Seite 22 Wie weitere Funk-Sender gekoppelt oder Funk-Sender-Kopplungen entfernt werden, kann der Montageanleitung des jeweiligen Funk-Senders entnommen werden.
-
Seite 23: D Raffstore-Steuerung
Raffstore-Steuerung Für die Positionssteuerung von Raffstorelamellen bitte folgende Tastenkombination am Produkt oder am gekoppelten Funk-Sen- der anwenden. Beispiel direkt am Produkt (LED leuchtet) Tastenkombination gilt gleichzeitig für alle gekoppelten 2 sec. Funk-Sender. oder Einstellen der Lamellenposition im Tippbetrieb. - Seite 24 Manuelles Beenden der Raffstore-Steuerung durch Drücken der Taste Stopp am Produkt oder am gekoppelten Funk-Sender, bzw. automatischer Wechsel in den Normalbetrieb 10 sec. nach Abset- zen des letzten Tippbetriebs.
-
Seite 25: Werksreset
Werksreset 10 sec... -
Seite 26: Kopplung Smart Home System
Kopplung Smart Home System Koppeln Sie das Produkt mit dem Schellenberg Smart Home System oder dem Smart Friends System und steuern Sie alle Schellenberg Funk-Produkte bzw. „Ready für Smart Friends“-Produkte über eine App miteinander. SCHELLENBERG SMART HOME SYSTEM www.schellenberg.de/SH1/ Art.Nr. 21000... - Seite 28 Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service. service@schellenberg.de Alfred Schellenberg GmbH An den Weiden 31 D-57078 Siegen www.schellenberg.de...
