RolloDRive 65 stanDaRD
De

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für schellenberg RolloDrive 65 standard

Inhaltszusammenfassung für schellenberg RolloDrive 65 standard

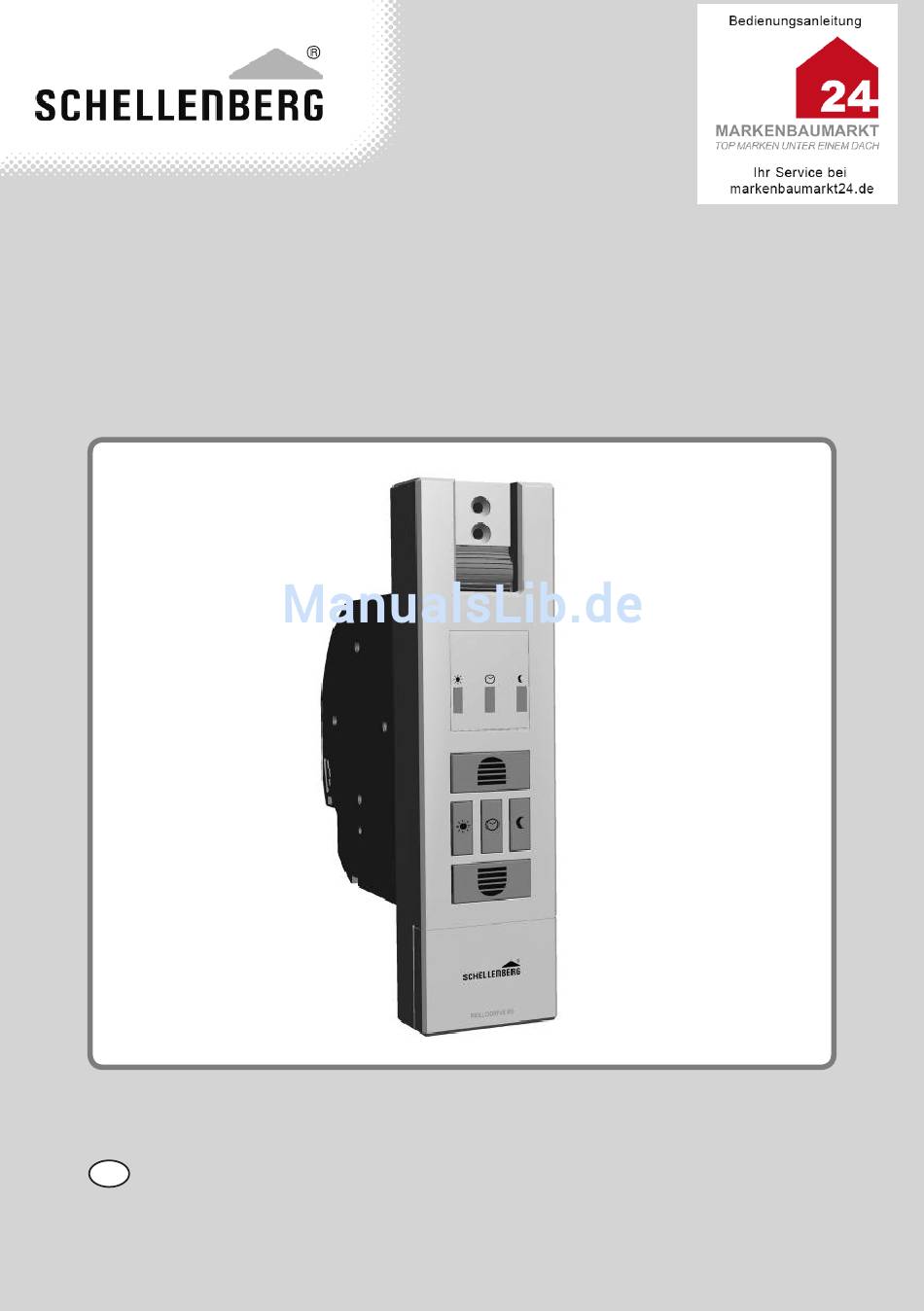

  • Seite 1 RolloDRive 65 stanDaRD...

  • Seite 3: Inhaltsverzeichnis

    Funktionsschaubild der Dämmerungsfunktion ���������������������������������������������� Automatikbetrieb: Manuell- Automatikumschaltung �������������������������������������� Werksreset ����������������������������������������������������������������������������������������������������� Urheberrechtlich geschützt, 2015, Alfred Schellenberg GmbH� Alle Rechte vorbehalten� Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw� Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten�...

  • Seite 4: Sicherheit Und Hinweise

    sIcherheIt unD hInweIse Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung sorgfältig durch� Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen� Bewahren Sie die Anleitung gut auf und unter- weisen Sie alle in Frage kommenden Personen im sicheren Gebrauch mit dem Produkt�...

  • Seite 5: Ce-Erklärung Und Eg-Konformität

    Das Produkt und die Verpackung sind kein Spielzeug� Halten Sie Kinder davon fern, es besteht Verletzungs- oder Erstickungsgefahr� Das Produkt nicht öffnen, Verletzungsgefahr� Es besteht Verletzungsgefahr, da der Rollladen ungebremst herunterfallen kann� Sichern Sie den Rollladen gegen Herunterfallen� Halten Sie das Gurtband gut fest, damit der Rollladen nicht ungebremst herunterfällt�...

  • Seite 6: Bestimmungsgemäße Verwendung

    Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestim- mungsgemäß� Für Folgeschäden, Sachschäden und Personenschäden bei nicht bestimmungs- gemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht� Nach der Norm EN 13659 muss dafür Sorge getragen werden, dass die für die Behänge festgelegten Verschiebungsbedingungen nach EN 12045 eingehalten werden�...

  • Seite 7: Technische Daten

    technIsche Daten Betriebsspannung netzteil 230 v / 50 hz nennleistung 70 watt leistung stand-by ca. 0,5 watt Drehmoment 10 nm Kurzzeitbetrieb 4 Minuten Drehzahl 30 u/min schutzart IP 20 (nur für trockene räume) schutzklasse anzahl schaltzeiten max. 2 zulässige umgebungstemperatur 0-40 °c einstellbereich sonnenautomatik 2.000 bis 20.000 lux...
  • Seite 8 führen zu Beschädigungen� Tauschen Sie den alten Rollladengurt aus, wenn die Anforderungen nicht erfüllt sind� Achtung: Bitte regelmäßig den Behang und auch das Gurtband auf Unversehrt- heit überprüfen� Bei Gefahr Anlage außer Betrieb setzen und Reparatur durch einen Fachbetrieb veranlassen� Anmerkung: Da auch die Gurtscheibe im Rollladenkasten durch Alterung deren Festigkeit verliert, empfehlen wir, diese nach längerer Einsatzzeit überprüfen und ggf�...

  • Seite 9: Abmessungen

    aBMessunGen 185 mm 132 mm 165 mm 210 mm 139 mm 34 mm 59 mm...

  • Seite 10: Benötigte Werkzeuge

    1,50 m (Wird nicht benötigt!)

  • Seite 11: Produkterklärung

    PrODuKterKlärunG Befestigungslöcher Umlenkrolle Gurteinlass Getriebeentriegelung Wickelfachabdeckung Entriegelungsklammer Wickelrad Haken für Gurtband Anschluss für Netzleitung Kabelkanal Anschluss für Sonnensensor...

  • Seite 12: Funktionsbeschreibung

    FunKtIOnsBeschreIBunG leD sonne leD uhr leD Mond taste auffahrt Rollladen fährt aufwärts oder stoppt� taste sonne Schaltet die Sonnen-Funktion ein oder aus� taste uhr Schaltet die Zeitautomatik ein oder aus� taste Dämmerung Schaltet die Dämmerungs-Funktion ein oder aus� taste abfahrt Rollladen fährt abwärts oder stoppt�...

  • Seite 13: Montage

    a MOntaGe Alten Einlasswickler ausbauen� Gurt vorsichtig abwickeln� Achtung! Die Trommel ist gespannt. Handschuhe tragen ‒ Verletzungsgefahr!
  • Seite 14 23 mm...
  • Seite 15 Ein beschä- digtes An- schlusskabel kann einen Kurzschluss verursachen�...
  • Seite 16 Achten Sie auf eine sichere Verlegung des Anschluss- kabels� Das Anschlusskabel darf beim Anschrauben des Produkts nicht ge- quetscht und beschädigt werden�...
  • Seite 18 Die Entriegelungsklammer einstecken und durchge- drückt halten� Es besteht Verlet- zungsgefahr durch das drehende Wickelrad�...
  • Seite 19 sicherheitshinweis zur Montage! Eine schlechte Gurtbandführung kann das Gurtband zerstören und das Produkt unnötig belasten� Montieren Sie das Produkt so, dass das Gurtband möglichst senkrecht in den Rollladengurt-Antrieb einläuft, Sie vermeiden dadurch unnötige Reibung und Verschleiß� Bei falscher Montage können sachschäden entstehen�...
  • Seite 20 Die Entriegelungsklammer einstecken und durchge- drückt halten�...
  • Seite 21 Mindestens 1 Umdrehung wickeln, damit sich der Gurt nicht mehr vom Befestigungs- haken löst�...
  • Seite 22 Die Abdeckplatte immer nach unten wegziehen und von unten aufschieben�...
  • Seite 23 2 3 0 V / 5 0...
  • Seite 24 1 – 2 x 1 – 2 x...

  • Seite 25: B Obere Endlage Einstellen

    B OBere enDlaGe eInstellen 90 % 2 sec� Die falsche Einstellung der oberen Endlage kann zur Überlastung bzw� zur Zerstörung des Produkts führen� 100 % Nicht bis zum Anschlag fahren� Tasten rechtzeitig loslassen�...
  • Seite 26 1 sec� 2 sec� 3 sec� 4 sec� 5 sec� ��� Die Bestätigung für die Endlageneinstellung muss innerhalb von 4 Sekunden erfolgen� Geschieht dies nicht, bei Schritt 25 erneut beginnen�...

  • Seite 27: Untere Endlage Einstellen

    c untere enDlaGe eInstellen 90 % 2 sec� 100 %...
  • Seite 28 1 sec� 2 sec� 3 sec� 4 sec� 5 sec� ��� Die Bestätigung für die Endlageneinstellung muss innerhalb von 4 Sekunden erfolgen� Geschieht dies nicht, bei Punkt 29 erneut beginnen�...

  • Seite 29: D Endlagen Verändern/Korrigieren

    D enDlaGen veränDern/KOrrIGIeren Rollladen in Mittelstellung fahren und die Schritte 25-32 erneut ausführen�...

  • Seite 30: Manuelle Bedienung

    e Manuelle BeDIenunG...
  • Seite 31 Zum zwischenzeitlichen Stoppen Taste Auf- oder Abfahrt kurz drücken!

  • Seite 32: F Automatikbetrieb: Öffnungs- Und Schließzeiten Einstellen

    F autOMatIKBetrIeB: ÖFFnunGs- unD schlIesszeIten eInstellen Die Endlagen müssen eingestellt sein� z�B� um 7 Uhr morgens Die Schritte 37 und 38 müssen einmalig zur gewünschten Uhrzeit vorgenommen werden� z�B� um 22 Uhr abends...

  • Seite 33: G Hinderniserkennung

    G hInDernIserKennunG Beschreibung der sicherheitsfunktionen Die Sicherheitsabschaltung des Produkts reagiert, wenn das Produkt eingeschaltet ist und der Roll- ladengurt sich nicht bewegt� Erst nachdem der Antrieb in Gegenrichtung betrieben und das Hinder- nis beseitigt wurde (freiziehen), kann der Betrieb in die ursprüngliche Richtung wieder aufgenommen werden�...

  • Seite 34: Blockiererkennung

    h BlOcKIererKennunG Blockiert der Rollladen während der Auffahrt (z�B� durch Vereisung), schaltet das Produkt ab� Beseitigen Sie die Überlastungsursache�...

  • Seite 35: I Laufzeitbegrenzung

    I lauFzeItBeGrenzunG max. 4 Minuten max. 4 Minuten min. 12 Minuten min. 12 Minuten Die volle Betriebsbereitschaft ist 60 Minuten 60 Minuten nach 60 Minuten wieder hergestellt�...

  • Seite 36: J Optionales Zubehör: Sonnen- Und Dämmerungssensor

    J OPtIOnales zuBehÖr: sOnnen- unD DäMMerunGssensOr Sensor, ca� 0,75 m Kabellänge Art�Nr� 22720 ca� 1,50 m Kabellänge Art�Nr� 02266* ca� 3,00 m Kabellänge Art�Nr� 02267* *Kommissionsartikel, auf Bestellung lieferbar.
  • Seite 37 min� 20 cm...

  • Seite 38: K Einstellen Des Helligkeitswertes - Sonnenfunktion

    K eInstellen Des hellIGKeItswertes – sOnnenFunKtIOn Die Sonnenautomatik wird bei der Übernahme des aktuellen Hellig- keitswerts eingeschaltet� Drücken Sie gleichzeitig die Taste Sonne und die Taste Uhr� Der aktuelle Helligkeitswert gilt jetzt als Grenzwert� Zur Bestätigung blinkt die LED Sonne kurz auf� 2 sec�...

  • Seite 39: M Funktionsschaubild Der Sonnenfunktion

    M FunKtIOnsschauBIlD Der sOnnenFunKtIOn ~ 10 min. ~ 20 min. Wird die eingestellte Helligkeit ca� 10 Minuten ununterbrochen erkannt, fährt der Rollladen bis zur Position des Sensors nach unten� Nach ca� 20 Minuten wird der Rollladen ein Stück hochgezogen und der Saugknopf ist freigegeben und misst erneut� Wird weiterhin die eingestellte Helligkeit erkannt, bleibt der Rollladen dort stehen�...

  • Seite 40: Einstellen Des Dämmerungswertes - Dämmerungsfunktion

    n eInstellen Des DäMMerunGswertes – DäMMerunGsFunKtIOn Die Dämmerungsfunktion wird bei der Übernahme des aktuellen Dämmerungswertes eingeschaltet� Drücken Sie gleichzeitig die Taste Dämmerung und die Taste Uhr� Die aktuelle Dämmerung gilt jetzt als Grenzwert� Zur Bestätigung blinkt die LED Mond kurz auf� Hinweis: 2 sec�...

  • Seite 41: P Funktionsschaubild Der Dämmerungsfunktion

    P FunKtIOnsschauBIlD Der DäMMerunGsFunKtIOn Wird der eingestellte Dämmerungswert für ca� 15 Sekunden erkannt, blinkt die LED Mond und der Rollladen fährt herab� Nach der Abfahrt wird die Dämmerungsfunktion erst nach 19 Stunden wieder aktiv� Der Rollladen fährt im manuellen Betrieb oder zur nächsten, eingestellten Auffahrtzeit wieder nach oben�...

  • Seite 42: Q Automatikbetrieb: Manuell- Automatikumschaltung

    Q autOMatIKBetrIeB: Manuell- autOMatIKuMschaltunG autOMatIK 2 sec� Zuvor muss mindestens eine Schaltzeit gesetzt sein! Manuell 2 sec� LED Uhr blinkt nach Stromausfall und die gesetzte Öff- nungs- und Schließzeit muss neu eingestellt werden� Nach einer Umstellung der Sommer- und Winterzeit müssen die Öffnungs- und Schließ- zeiten manuell aktualisiert werden�...

  • Seite 43: Werksreset

    r werKsreset 5 sec� Alle 4 Tasten gleichzeitig gedrückt halten� Zur Bestätigung blinken alle LED-Leuchten� Somit wurde die Werkseinstellung wieder her- gestellt und alle vorgenommenen Einstellungen gelöscht�...
  • Seite 44 Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service� alfred schellenberg Gmbh Mo - Fr: 7�30 Uhr - 21�00 Uhr An den Weiden 31 8�00 Uhr - 14�00 Uhr 57078 Siegen Tel�...
