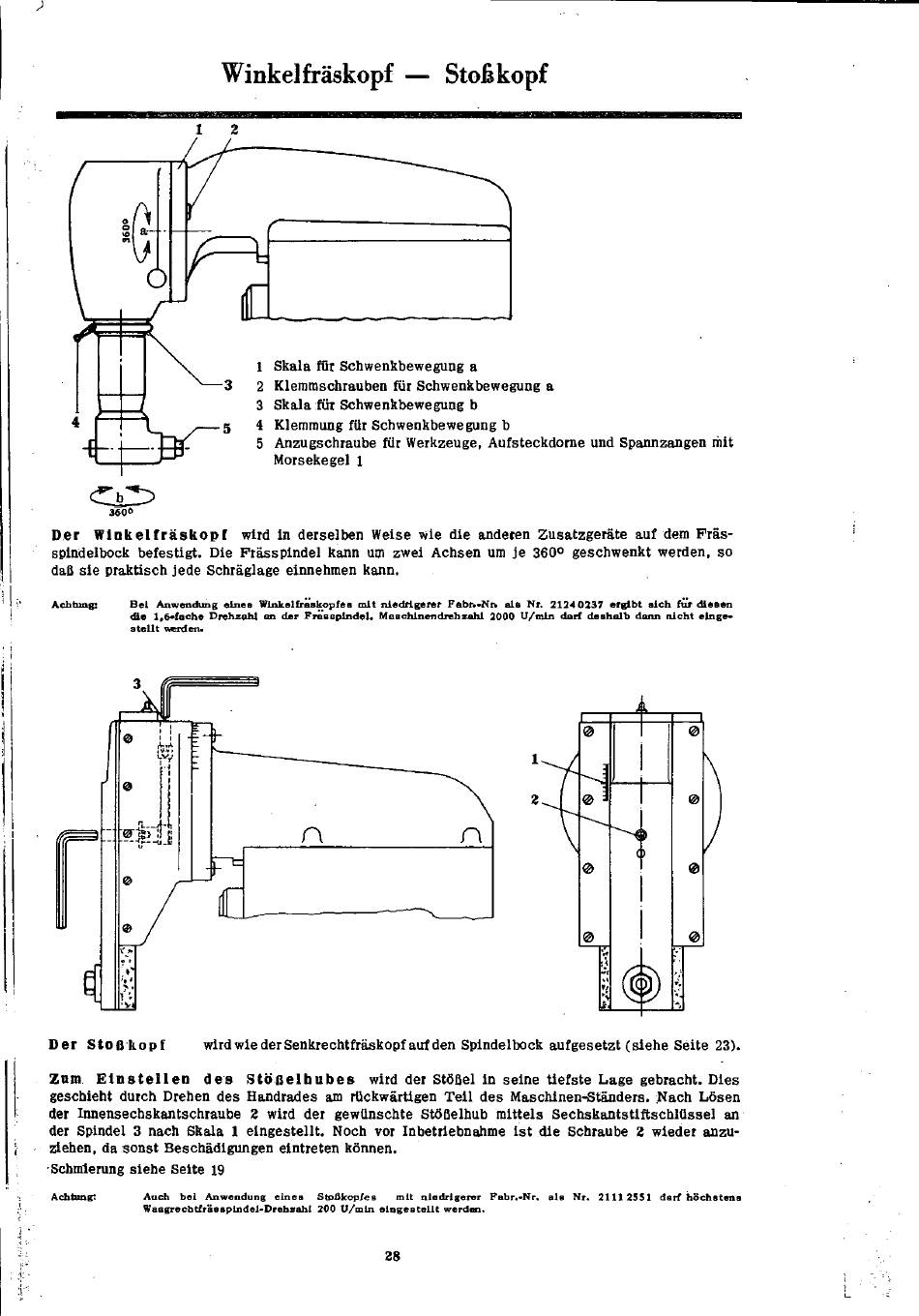

Winkel fräskopf — Stoß köpf
1 2
1 Skala für Schwenkbewegung a
2 Klemmschrauben für Schwenkbewegung a
3 Skala für Schwenkbewegung b
4 Klemmung für Schwenkbewegung b
5 Anzugschraube für Werkzeuge, Aufsteckd ome und Spannzangen mit
Morsekegel 1
0 £ >
360»
Der W i n k e l f r ä s k o p f wir d in d erselben Weise wie d ie and eren Zusatzgeräte auf d em Fräs­
spindelbock befestigt. Die Frässpind el kann um zwei Achsen um je 360° geschwenkt werd en, so
daß sie praktisch jede Schräglage einnehmen kann.
Achtung: B e i Anwe ndung e ine s Winke lfraskopfe e mit nie drige re r Fabr.­Nr. als Nr. 21240237 e rgibt sich für die se n
die 1,6­fache Dre hzahl an de r Frasspinde l. Maschine ndre hzahl 2000 U/min darf de shalb dann nicht e inge ­
stellt we rde n.
Der S t o ß k ö p f wir d wie der Senkrechtfräskopf auf den Spind elbock aufgesetzt (siehe Seite 23).
Zum E i n s t e l l e n d e s S t ö ß e l h u b e s wir d d er Stößel in seine tiefste Lage gebracht. Dies
geschieht d urch Drehen d es Hand rad es am rückwärtigen Teil d es Maschinen­Ständ ers. Nach Lösen
der Innensechskantschraube 2 wird d er gewünschte Stößelhub mittels Sechskantstiftschlüssel an
der Spind el 3 nach Skala 1 eingestellt. Noch vor Inbetriebnahme ist d ie Schraube 2 wied er anzu­
ziehen, d a sonst Beschäd igungen eintreten können.
Schmierung siehe Seite 19
Achtung: Auch b e i Anw e ndung е1пев Stoßkopf e s mit nie drige re r Fabr.­Nr. als Nr. 2111 25S1 darf höchste ns
Waagrechtfrässpindel­Drehzahl 200 U/min e inge ste llt we rde n.
