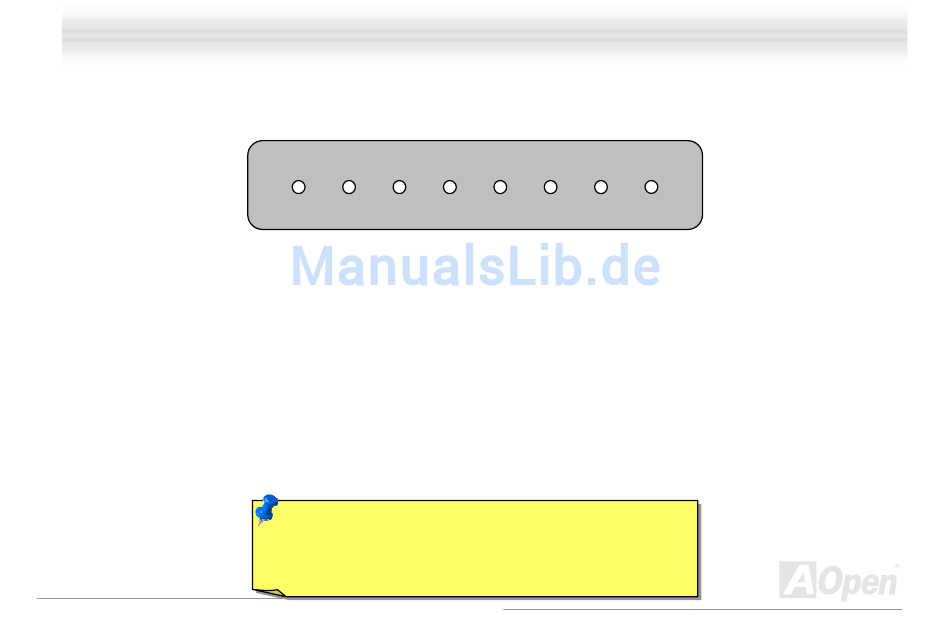

Im Gehäuse von Dr. LED, das an seiner Vorderseite über 8 LEDs verfügt, können CDs aufbewahrt werden. Dr. LED paßt in
einen 5.25"-Laufwerksschacht eines beliebigen Gehäuses.
Wenn das System in einem der 8 Aspekte versagt, leuchtet das entsprechende LED auf. Wenn das LED7 aufleuchtet (das letzte
LED), hat das System den Bootvorgang abgeschlossen.
Bei Aktivierung haben die 8 LEDs folgende Bedeutungen:
LED 0 – Die CPU wurde falsch installiert oder ist beschädigt.
LED 1 – Der Speicher wurde falsch installiert oder ist beschädigt.
LED 2 – Der AGP wurde falsch installiert oder ist beschädigt.
LED 3 – Die PCI-Karte wurde falsch installiert oder ist beschädigt.
LED 4 – Das Diskettenlaufwerk wurde falsch installiert oder ist beschädigt.
LED 5 – Die HDD wurde falsch installiert oder ist beschädigt.
LED 6 – Die Tastatur wurde falsch installiert oder ist beschädigt.
LED 7 – Das System funktioniert problemlos.
r
o
r
o
7
6
5
Boot O.K.
KB
HDD
Anmerkung: Während des POST (Power On Self Test)
werden die Debug LEDs der Reihe nach von LED0 nach LED7
aktiviert, bis der Bootvorgang des Systems abgeschlossen ist.
4
3
2
1
Floppy
PCI
Video
Memory
