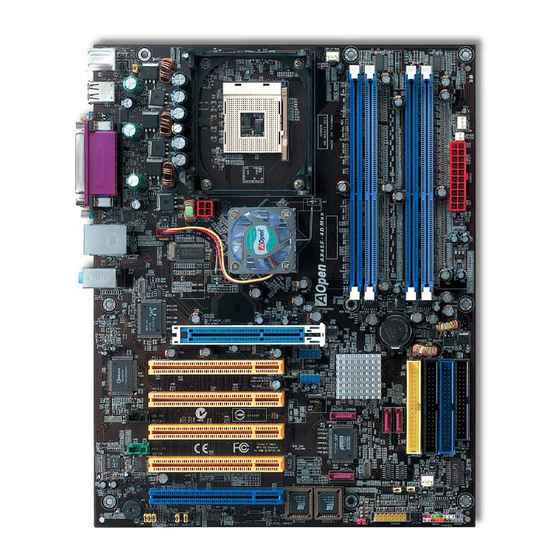

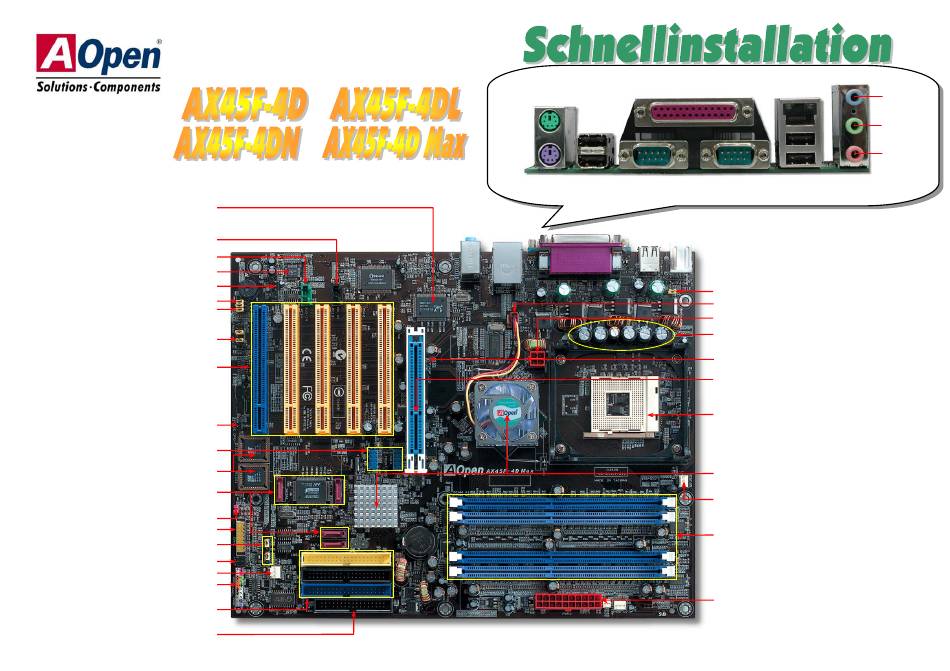

AOpen AX45F-4DN Schnellinstallation

Realtek Gigabit LAN-Chip
(bei AX45F-4D Max und AX45F-4DL)
Realtek 10/100 MB/Sek. LAN-Chip
(bei AX45F-4DN)
CD-IN-Anschluss
AUX-IN-Anschluss
Onboard AC'97 CODEC
S/PDIF-Anschluss
JP2 Lautsprecher-Jumper
JP15/JP16 Dr. Voice II
Language Selection Jumper
(nur bei AX45F-4D Max)
Frontplatten-Audioanschluss
32-Bit PCI-Erweiterungssteckplatz x5
(Steckplatz 5: Unterstützung für Hercules
PCI-Kartetn mit hohem Stromverbrauch,
nur bei AX45F-4D Max)
Case Open-Anschluss
USB 2.0-Header x2
Die-hard BIOS x2
(nur bei AX45F-4D Max)
Serial ATA-Header x4
(bei AX45F-4D, AX45F-4DL und
AX45F-4DN, Ports x2)
JP14 zum Löschen des CMOS
Game Port-Anschluss
JP24/JP25 BIOS Rescue-Jumper
(nur bei AX45F-4D Max)
IrDA-Anschluss
SYSFAN2-Anschluss
Frontplattenanschluss
IDE-Anschluss x 3
Unterstützung ATA66/100/133
(bei AX45F-4D, AX45F-4DL und
AX45F-4DN-Anschluss x2)
FDD-Anschluss
AOpen behält sich das Recht vor, alle in dieser Dokumentation enthaltenen Spezifikationen und Informationen ohne vorherige Ankündigung zu ändern.
SPP/EPP/ECP
PS/2-Maus- Parallele Schnittstelle
anschluss
USB 2.0
Ports
PS/2-Tastatur- COM 1-
anschluss Schnittstelle
RJ45 LAN-Port
(für AX45F-4DL, AX45F-4DN
und AX45F-4D Max)
Line-In
Lautsprecher-
ausgang
MIC-In
COM 2-
USB 2.0 Ports
Schnittstelle
JP28 PS2 Tastatur/Maus Wakeup-Jumper
SYSFAN1-Anschluss
4-Pin 12 Volt-ATX-Netzanschluss
Low ESR-Kondensatoren
AGP-Schutz-LED
AGP 8x-Erweiterungssteckplatz
für 8X AGP-Karten (2.1 GB/Sek.)
478-Pin CPU-Sockel
(Northwood/Prescott) mit autom.
Spannungs- und Frequenzerkennung für
® ®
Intel Pentium 4 1.6~3.20 GHz+ CPUs
SiS 655FX/964-Chipsätze für 400/533/800 MHz FSB,
DDR 400/333/266 und AGP 8X
CPUFAN-Anschluss
184-Pin DIMM-Steckplatz x4 für 128-Bit
Dualkanal DDR400/333/266;
bis zu 4GB
ATX-Netzanschluss
