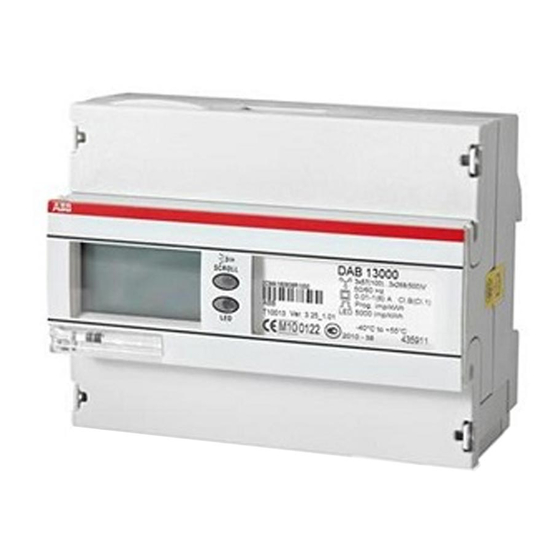

DELTAplus/DELTAmax
M
-
B
ontage
und
edienungsanleitung
Inhalt
Einleitung ....................................................................................................................52
Montage .....................................................................................................................52
Voreingestellte Werte ..................................................................................................54
Beschreibung .............................................................................................................55
Einstellungen ..............................................................................................................57
Display modus ........................................................................................................... 69
Technische Daten .......................................................................................................73
Fehlerbehebung .........................................................................................................76
Schutzklasse ..............................................................................................................77
Test und Überprüfung ................................................................................................77
Reinigung ...................................................................................................................77
51
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ABB DELTAplus
Inhaltszusammenfassung für ABB DELTAplus
-
Seite 1: Inhaltsverzeichnis
δ DELTAplus/DELTAmax ontage edienungsanleitung Inhalt Einleitung ........................52 Montage ........................52 Voreingestellte Werte ....................54 Beschreibung ......................55 Einstellungen ......................57 Display modus ......................69 Technische Daten .......................73 Fehlerbehebung ......................76 Schutzklasse ......................77 Test und Überprüfung ....................77 Reinigung ........................77... -
Seite 2: Einleitung
DELTAplus/DELTAmax für Direktanschluss als auch über externe Strom- und Spannungswandler. Beachten Sie die Anleitung, sowie die Angaben auf dem DELTAPlus/- DELTAmax. Einbau und Montage darf nur von autorisierten Elektrofach- kräften ausgeführt werden. Bei der Planung und Errichtung von elektri- schen Anlagen sind die einschlägigen Normen, Richtlinien, Vorschriften... - Seite 3 6. Spannungspegel zum Umschalten der Tarife (nur bei Tarifzählern), Anschluss an externe Versorgung (max. 276 V AC) wie Bild 7. <20 V 57-276 V 7. Anschluss des DELTAplus/DELTAmax an die Spannungen, wie in den technischen Daten angegeben. 8. Bei Wandleranschluss überprüfen ob die Stromflussrichtung des Wandlers korrekt ist.
-
Seite 4: Voreingestellte Werte
Voreingestellte Werte Die nachfolgende Tabelle zeigt die voreingestellten Werte, bitte überprü- fen ob diese geändert werden müssen. Wenn ja, bitte den Teil Einstell- ungen beachten. Wert Parameter Direktmessender Wandlermessender Zähler Zähler Spannungswandlerverhältnis (Vt) Nur Wandlerzähler Stromwandlerverhältnis (Ct) Nur Wandlerzähler Impulsfrequenz (P) [imp/kWh] Adresse (Adr) Baud rate (Bd) -
Seite 5: Beschreibung

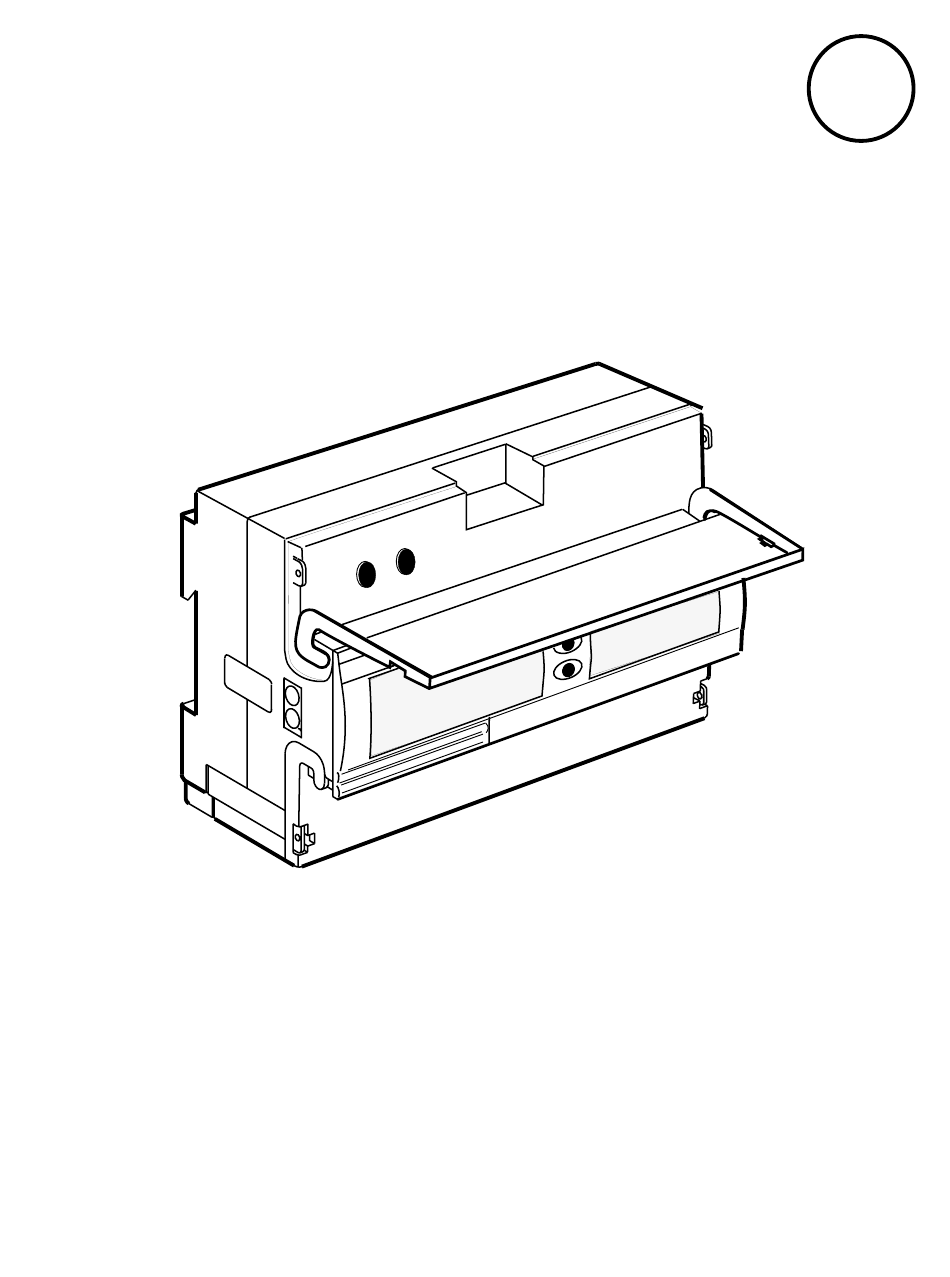

Beschreibung DELTAplus/DELTAmax Überblick Die Tabelle und Bilder 1, 2 und 3 zeigen die Teile des DELTAplus/- DELTAmax. Teil Teil SET Taste Plombierösen (4) SCROLL Taste Tarifeingang (Option) IR Schnittstelle Plombierbare Abdeckung Versiegelungsstreifen Informationsschild Klemme Lichtsensor Klemmenbezeichnung Impulsausgang oder Kommunikationsanschluss (optional) Plombierbare Abisolierlänge... - Seite 6 Symbole imTypenschild des Zählers. Symbolerklärung Symbolerklärung Typbezeichnung Herstellungsjahr Spannungsbereich Temperaturmessbereich Frequenz Sicherungszeit Uhr Bemessungs- und max. Strom Schutzklasse Genauigkeitsklasse Zulassungssymbole. MID - Erklärung zur Produktsicher- heit - Fertigungsjahr - Prüfstelle Impulsausgangsfrequenz Strichcode mit ABB-ID LED Zählerfrequenz Benutzerdefinierter Bereich Seriennummer Netzwerktyp Herstellungswoche...
-
Seite 7: Einstellungen
• Lange Abdeckung • Fronttüreinbausatz • Zeitschaltuhr für Tarifsteuerung • Kommunikationsadapter (M-Bus, EIB, RS232, Ethernet, PLC, GSM/ GPRS) Weitere Informationen finden Sie unter www.abb.de Menüpunkt Niederspannung - Installationsgeräte. Einstellungen Tastfunktionen Durch Bestätigung der Tasten SET und SCROLL können Sie zwischen den verschiedenen Menüs wechseln und/oder Einstellungen vornehmen. - Seite 8 Einstellbare Werte Die Einstellungen sind aktiviert wenn die Taste losgelassen wird. Für einen Überblick der Einstellungen, siehe Bild 12 am Ende der Anleitung. Wenn das Handsymbol blinkt ist der Eingabemodus aktiv. Die Beschreibung der Vorgehensweise von Wertänderungen setzt voraus, dass sich der Zähler von Anfang an im Normal-, Alternative- oder Instrumentenmodous befindet.
- Seite 9 Einstellung des Spannungswandlerverhältnisses (Ut - - -) (Nur für Wandlerzähler) Schritt Aktion Displayanzeige Ergebnis Drücke Ct 1 In SET modus Drücke Ut 1 Im Spannungs- wandlerverhältnis Modus Drücke Ut—0 Aktivierung des Eingabe modus, Hand blinkt Drücke Ut —n Wechselt den Wert der Zahl (erhöht um 1 bei jedem Drücken) Drücke...
- Seite 10 Wandlerzähler Schritt Aktion Displayanzeige Ergebnis Drücke Ct 1 In SET Modus Drücke P 10 Im Impulsfrequenz-Menü Drücke P 10 Handsymbol Aktivierung des Eingabemodus, Hand blinkt Drücke P nnnn Wechselt die Impuls- frequenzen. (Solange drücken bis die gewünschte Impuls- frequenz angezeigt wird). Drücke P nnnn Bestätigt Wert...
- Seite 11 Einstellung der Primäradresse (Adr - - -) Schritt Aktion Displayanzeige Ergebnis Drücke Ct 1 In SET Modus Drücke Adr 0 Im Adressmenü Drücke P100 In SET Modus Drücke Adr 0 Im Adressmenü Drücke Adr - - 0 Aktivierung des Eingabe- modus, Hand blinkt Drücke Adr - n...
- Seite 12 Einstellung der Baud Rate (Bd ——) (nur für M-Bus Zähler) Schritt Aktion Displayanzeige Ergebnis Drücke Ct 1 In SET Modus Drücke Bd 2400 Zum Baud Rate Menü Drücke P100 In SET Modus Drücke Bd 2400 Zum Baud Rate Menü Drücke Bd nnnn Aktivierung des Eingabe- modus, Handsymbol...
- Seite 13 Einstellung des Datums (Nur Zähler mit interner Uhr) Schritt Aktion Displayanzeige Ergebnis Drücke Ct 1 In SET-Modus Drücke P 100 In SET-Modus Drücke d - - - - - - In Datumsmenü (d). Mehrmals Scrolltaste drücken, bis Datums menü angezeigt wird. Drücke dDDMMYY Aktiviert SET-Modus,...
- Seite 14 Einstellung des Datums (Nur Zähler mit interner Uhr) Schritt Aktion Displayanzeige Ergebnis Drücke dDDMMYY Übernimmt Jahrzehnten Ziffern Drücke dDDMMYY Handsymbol und Jahres- ziffern blinken. Mehrmals Scrolltaste drücken, bis gewünschte Ziffer ange- zeigt wird Drücke dDDMMYY Jahresziffer übernehmen Drücke dDDMMYY Zurück zum Normal- modus A1 in obiger Tabelle nur Wandlerzähler.
- Seite 15 Einstellung der Uhrzeit (Nur Zähler mit interner Uhr) Schritt Aktion Displayanzeige Ergebnis Drücke In SET-Modus. Drücke P 100 In SET-Modus. Drücke — _— .— In Uhrzeitmenü. Mehr- mals Scrolltaste drü- cken bis Uhrzeitmenü angezeigt wird. Drücke hh_mm.ss Aktiviert SET-Modus, Handsymbol und Stunde beginnen zu blinken.
- Seite 16 Einstellung der Uhrzeit (Forts.) (Nur Zähler mit interner Uhr) Schritt Aktion Displayanzeige Ergebnis Drücke hh_mm.ss Handsymbol und Ein- zahl Minutenziffern blinken. Mehrmals Scrolltaste drücken bis gewünschte Ziffer ange- zeigt wird. Drücke hh_mm.ss In SET-Modus Drücke hh_mm.ss Handsymbol und Se- kundenziffern blinken. Bei jedem Drücken der Scrolltaste werden die Sekunden auf 0 gesetzt.
- Seite 17 Einstellung der Schreibzugriffsebene (Nur Zähler mit interner Uhr) Bestimmte Kommunikationsbefehle können durch Kennwort geschützt, nicht geschützt oder gesperrt sein. Wenn der Befehl nicht geschützt ist, wird er vom Zähler akzeptiert, wenn die Syntax ordnungsgemäß ist. Wenn der Befehl kennwortgeschützt ist, wird er akzeptiert, wenn vor dem Senden des Befehls das ordnungsgemäße Kennwort gesendet wird.
- Seite 18 Beispiel Wandlerzähler Ein Wandlerzähler ist an einen Stromwandler 500/5 angeschlossen. Das Wandlerverhältnis ist 100. Einstellung des Stromwandlerverhältnisses (Ct - - -) Schritt Aktion Displayanzeige Ergebnis Drücke Ct 1 In Set-Modus Drücke Ct - - - 0 Aktivierung des Eingabe- modus, Hand blinkt Drücke Ct -000 Bestätigt 0 als den Wert...
-
Seite 19: Display Modus
Display Modus Nachfolgend die Beschreibung der auf dem Display angezeigten Werte. Der DELTAplus/DELTAmax hat drei Display Modi: • Normal - zeigt den Energieverbrauch an • Alternativ - zeigt das Energieregister und den Status an • Instrument - zeigt die Instrumentenwerte an Wechsel von einem Modus in den anderen: •... - Seite 20 Alternativmodus Angezeigter Text Einheit Display Informationen Alle Symbole LCD Test Err xxx Fehlercodes no Err Installationstest erfolgreich - kein Fehler Wert, xT Wirkleistung / Tarif Wert, xT kvarh Blindleistung / Tarif Wert Gesamter Wirkleistungsenergieverbrauch Wert kvarh Gesamter Blindleistungsenergieverbrauch Gesamtwandlerverhältnis (Ct x Vt) (nur Wandlerzähler) Stromwandlerverhältnis (nur Wandlerzähler)
- Seite 21 Alternativmodus Angezeigter Text Einheit Display Informationen dTTMMJJ Datum hh_mm.ss Uhrzeit oPEn”, Schreibschutz ”oPEn P” oder ”CLoSEd” xxx-xxx Firmware version Instrumentenmodus Angezeigter Text Einheit Display Informationen P1, P2, P3 W/kW/MW Wirkleistung Phasen 1, 2, 3 W/kW/MW Gesamte Wirkleistung P1, P2, P3 var/kvar/Mvar Blindleistung Phasen 1, 2, 3 (nur Kombizähler) var/kvar/Mvar Gesamte Blindleistung...
- Seite 22 Anzeigemenüs Bei Zählern mit Direktanschluss wird die Energie in kWh (kvarh) mit einer Dezimalstelle angezeigt, siehe Bild 10 und mit einer Dezimalstelle mehr im Alternativmodus, siehe Bild 11. Bei Zählern mit Wandleranschluss wird der angezeigte Wert für jeden Faktor 10 des Übersetzungsverhältnisses um eine Stelle nach links verschoben.
-
Seite 23: Technische Daten
Technische Daten Technische Daten Direktmessende Wandlermessende Zähler Zähler Spannung (V) Bemessungsspannung: 3 x 57 (100)...288 (500) VAC (4-Leiter) 3 x 100...500 VAC (3-Leiter) 1 x 57...288 VAC (2-Leiter). Spannungsbereich: -20 % bis +15 % der Bemessungsspannung Eigenverbrauch < 1 VA, <... - Seite 24 Technische Daten Direktmessende Wandlermessende Zähler Zähler Standard/Normen • IEC 62052-1 1 - allgemeine Anforderungen • IEC 62053-21 - Wirkleistungszähler, Klasse 1 und 2 • IEC 62053-23 - Blindenergiezähler, Klasse 2 und 3 • IEC 62053-31 - Impulsausgang, DIN 43864 (S0) •...
- Seite 25 Technische Daten Direktmessende Wandlermessende Zähler Zähler Impulsausgang 0-2.5 mm Externe Impulsspannung 0 - 247 AC/DC (unabhängig von Polarität) Impulsausgang 100 mA Impulsdauer 100 ms Impulsfrequenz Programmierbar Programmierbar (primär register) LED, Frequenz 1000 5000 (imp/kWh) (sekundär register) Anschlussquerschnitt für 0-2.5 mm² Tarifeingänge Anschlussquerschnitt für Bus-Anschluss...
-
Seite 26: Fehlerbehebung
Fehlerbehebung Es folgt eine Kurzbeschreibung der Installationsfehlercodes für den neuen DELTAplus/DELTAmax: Fehlercode Beschreibung Err 100, 101, 102 Eine der Phasenspannungen (L1, L2, L3) nicht vorhanden Err 123, 124, 125, Negative Wirkleistung auf den Phasen (L1, L2, L3); gesamte Wirkleistung ist negativ (Err 126) Hinweis: •... -
Seite 27: Schutzklasse
Test und Überprüfung Auf der Vorderseite der DELTAplus/DELTAmax Energieverbrauchs- zähler befindet sich in der Mitte eine rote LED (siehe Nr. 7 in Abb. 1), die entsprechend der Wirkleistung blinkt und die zum Testen und Überprüfen des Zählers genutzt werden kann. Diese LED besitzt eine feste Impulsfrequenz, die auf dem Typenschild angegeben ist (siehe Nr. - Seite 29 Fig. 4 Fig. 5 20 2122 Fig. 6 Fig. 7 Active tariff Input (T1) Input (T2) Tariff 1 Tariff 2 Tariff 3 Tariff 4 Fig. 8 Fig. 9 DAB 13007 3x57(100)...3x288(500) V 1 (6) A Cl. B (Cl.1) 2CMA139305R1000 Tb 72 -40C to 55C M06 0402 Fig.
- Seite 30 Illustrations Fig. 1 Fig. 2 Fig. 3...
- Seite 31 Fig. 12...
