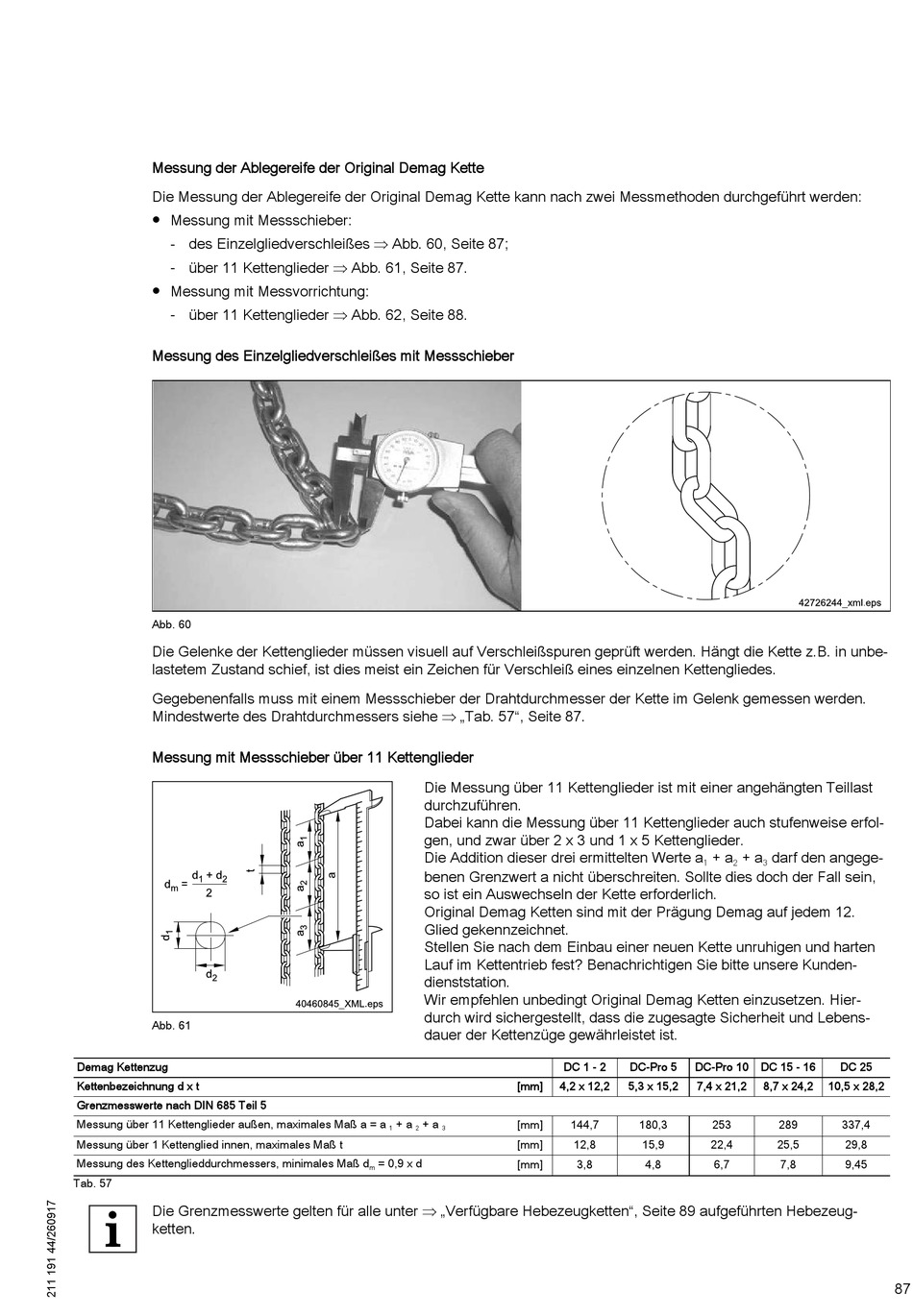

Demag DC-ProDC 1-15 Betriebsanleitung Seite 87

Messung der Ablegereife der Original Demag Kette
Die Messung der Ablegereife der Original Demag Kette kann nach zwei Messmethoden durchgeführt werden:
● Messung mit Messschieber:
- des Einzelgliedverschleißes  Abb. 60, Seite 87;
- über 11 Kettenglieder  Abb. 61, Seite 87.
● Messung mit Messvorrichtung:
- über 11 Kettenglieder  Abb. 62, Seite 88.
Messung des Einzelgliedverschleißes mit Messschieber
Abb. 60
Die Gelenke der Kettenglieder müssen visuell auf Verschleißspuren geprüft werden. Hängt die Kette z.B. in unbe‐
lastetem Zustand schief, ist dies meist ein Zeichen für Verschleiß eines einzelnen Kettengliedes.
Gegebenenfalls muss mit einem Messschieber der Drahtdurchmesser der Kette im Gelenk gemessen werden.
Mindestwerte des Drahtdurchmessers siehe  „Tab. 57", Seite 87.
Messung mit Messschieber über 11 Kettenglieder
Abb. 61
Demag Kettenzug
Kettenbezeichnung d x t
Grenzmesswerte nach DIN 685 Teil 5
Messung über 11 Kettenglieder außen, maximales Maß a = a
Messung über 1 Kettenglied innen, maximales Maß t
Messung des Kettenglieddurchmessers, minimales Maß d
Tab. 57
Die Grenzmesswerte gelten für alle unter  „Verfügbare Hebezeugketten", Seite 89 aufgeführten Hebezeug‐
ketten.
Die Messung über 11 Kettenglieder ist mit einer angehängten Teillast
durchzuführen.
Dabei kann die Messung über 11 Kettenglieder auch stufenweise erfol‐
gen, und zwar über 2 x 3 und 1 x 5 Kettenglieder.
Die Addition dieser drei ermittelten Werte a
benen Grenzwert a nicht überschreiten. Sollte dies doch der Fall sein,
so ist ein Auswechseln der Kette erforderlich.
Original Demag Ketten sind mit der Prägung Demag auf jedem 12.
Glied gekennzeichnet.
Stellen Sie nach dem Einbau einer neuen Kette unruhigen und harten
Lauf im Kettentrieb fest? Benachrichtigen Sie bitte unsere Kunden‐
dienststation.
Wir empfehlen unbedingt Original Demag Ketten einzusetzen. Hier‐
durch wird sichergestellt, dass die zugesagte Sicherheit und Lebens‐
dauer der Kettenzüge gewährleistet ist.
[mm]
+ a + a [mm]
1 2 3
[mm]
= 0,9 x d
[mm]
m
+ a
1
DC 1 - 2 DC-Pro 5 DC-Pro 10
4,2 x 12,2 5,3 x 15,2 7,4 x 21,2
144,7 180,3 253
12,8 15,9 22,4
3,8 4,8 6,7
+ a darf den angege‐
2 3
DC 15 - 16 DC 25
8,7 x 24,2 10,5 x 28,2
289 337,4
25,5 29,8
7,8 9,45
87
