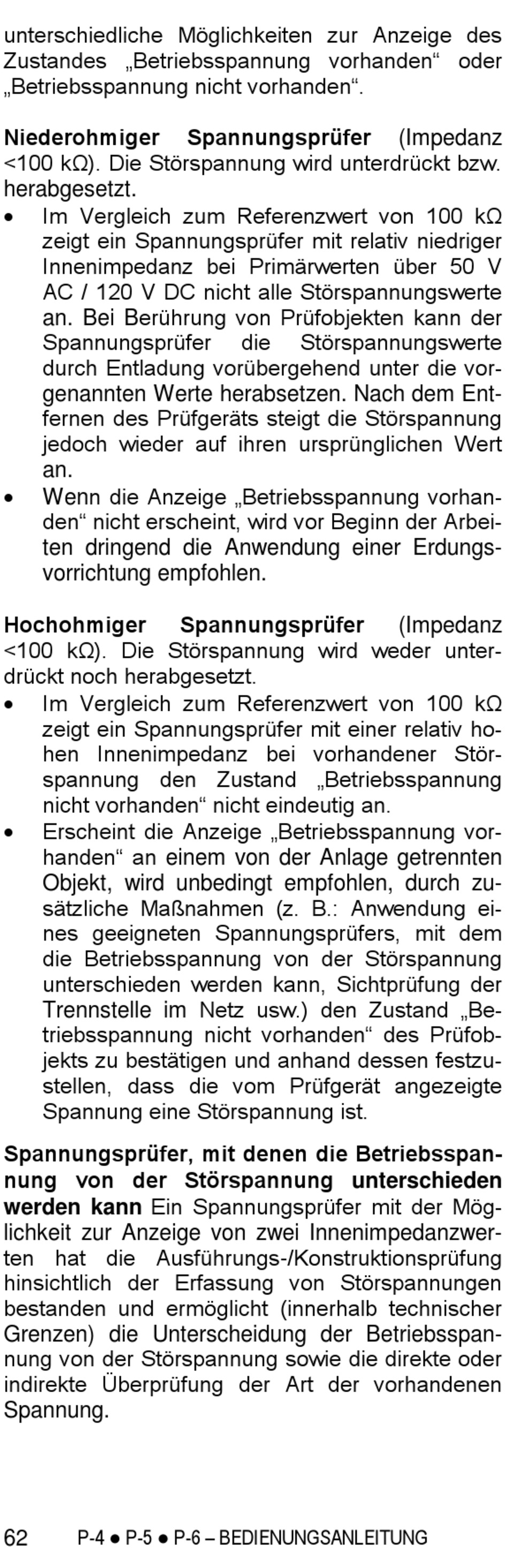

unterschiedliche Möglichkeiten zur Anzeige des
Zustandes „Betriebsspannung vorhanden" oder
„Betriebsspannung nicht vorhanden".
Niederohmiger
<100 kΩ). Die Störspannung wird unterdrückt bzw.
herabgesetzt.

Im Vergleich zum Referenzwert von 100 kΩ
zeigt ein Spannungsprüfer mit relativ niedriger
Innenimpedanz bei Primärwerten über 50 V
AC / 120 V DC nicht alle Störspannungswerte
an. Bei Berührung von Prüfobjekten kann der
Spannungsprüfer
durch Entladung vorübergehend unter die vor-
genannten Werte herabsetzen. Nach dem Ent-
fernen des Prüfgeräts steigt die Störspannung
jedoch wieder auf ihren ursprünglichen Wert
an.

Wenn die Anzeige „Betriebsspannung vorhan-
den" nicht erscheint, wird vor Beginn der Arbei-
ten dringend die Anwendung einer Erdungs-
vorrichtung empfohlen.
Hochohmiger
<100 kΩ). Die Störspannung wird weder unter-
drückt noch herabgesetzt.

Im Vergleich zum Referenzwert von 100 kΩ
zeigt ein Spannungsprüfer mit einer relativ ho-
hen Innenimpedanz bei vorhandener Stör-
spannung den Zustand „Betriebsspannung
nicht vorhanden" nicht eindeutig an.

Erscheint die Anzeige „Betriebsspannung vor-
handen" an einem von der Anlage getrennten
Objekt, wird unbedingt empfohlen, durch zu-
sätzliche Maßnahmen (z. B.: Anwendung ei-
nes geeigneten Spannungsprüfers, mit dem
die Betriebsspannung von der Störspannung
unterschieden werden kann, Sichtprüfung der
Trennstelle im Netz usw.) den Zustand „Be-
triebsspannung nicht vorhanden" des Prüfob-
jekts zu bestätigen und anhand dessen festzu-
stellen, dass die vom Prüfgerät angezeigte
Spannung eine Störspannung ist.
Spannungsprüfer, mit denen die Betriebsspan-
nung von der Störspannung unterschieden
werden kann Ein Spannungsprüfer mit der Mög-
lichkeit zur Anzeige von zwei Innenimpedanzwer-
ten hat die Ausführungs-/Konstruktionsprüfung
hinsichtlich der Erfassung von Störspannungen
bestanden und ermöglicht (innerhalb technischer
Grenzen) die Unterscheidung der Betriebsspan-
nung von der Störspannung sowie die direkte oder
indirekte Überprüfung der Art der vorhandenen
Spannung.
