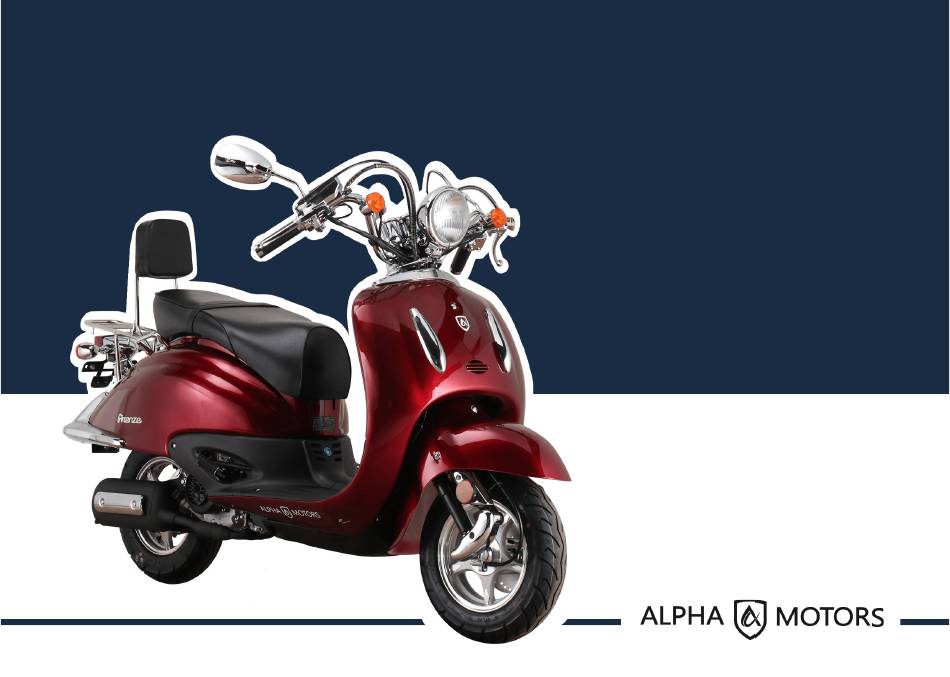

- Seite 1 Bedienungsanleitung Firenze 50 & 125 ccm 25, 45 & 85 km/h...
- Seite 2 Firenze - Benutzerhandbuch...
- Seite 3 Hinweise zur Bedienung, Wartung und Fahrsicherheit ...................12 Treibstofftank und Motoröl ............................13 Herstellerhinweise ............................14-15 Technische Daten ..............................16 Inspektions- und Wartungsplan ........................17-18 Wartungsintervalle ..............................19 Fahrgestellnummer und Motornummer ........................20 Gewährleistungsbedingungen .......................... 21-22 Fehlerbehebung bei Startproblemen ........................ 23-24 Notizen ................................25-26 Firenze - Inhaltsverzeichnis...
- Seite 4 Vorwort Herzlichen Glückwunsch zu Ihrem neuen Motorroller Firenze! Wir sind sicher, dass Sie viel Spaß und Freude an Ihrem Motorroller haben werden. Dieses Handbuch gibt Ihnen eine Übersicht über Funktionen, Pflege, Wartung und Betrieb Ihres Fahrzeugs. Bitte lesen Sie es aufmerksam durch und beachten die Hinweise, um Ihrem Motorroller eine lange Lebensdauer und Ihnen eine sichere Fahrt zu ermöglichen.
- Seite 5 Prüfung durch die zuständigen Behörden und/oder die kehr bewegt werden: Neuzulassung. Firenze [50 ccm 25 & 45km/h] (steuer- und zulassungsfrei) Firenze [125 ccm 85 km/h] (steuerfrei und zulassungspflichtig) Die Änderung oder Modifizierung des Nummerschildträgers, der Beleuchtungsgruppen, akustischen Anzeigen und des Rückspiegels...
- Seite 6 Batterien aufgrund der niedrigen Temperaturen bis zu 50 Prozent • Kontrollieren Sie die Kraftstoffmenge im Tank. Bei Auslieferung ihrer Leistungsfähigkeit. ist das Fahrzeug mit ca. 0,2 Liter bleifreiem Super Kraftstoff be- tankt (KEIN E10). Firenze - Vor Inbetriebnahme zu beachten...
- Seite 7 Die Einfahrzeit eines Rollers beträgt ca. 200 km. In dieser Zeit empfeh- bil.com). Wenn die Verpackung innerhalb der Widerrufsfrist len wir mit einer maximalen Geschwindigkeit von 2/3 der Höchstge- entsorgt wird, können Zusatzkosten entstehen. schwindigkeit zu fahren. Firenze - Vor Inbetriebnahme zu beachten...
- Seite 8 Etwaige fehlende oder beschädigte Artikel HINWEIS: Alle Ersatzteile für Ihren Roller werden Ihnen in Rechnung gestellt. erhalten Sie bei uns auf Anfrage unter www.alpha-service.net/Ersatzteile.php Mitzuführende Papiere: • Versicherungspapiere • Kraftfahrzeugschein (COC) bzw. Fahrzeugschein • Führerschein Firenze - Vor Inbetriebnahme zu beachten...
- Seite 9 Fahrzeugübersicht Spiegel Blinker LED-Tagfahrlicht Sitzbank Tacho (+Bordwerkzeug) Gasgriff Bremse Helmfach Batteriefach Haltegriff (12 V / 6 Ah) Gepäckträger Zündschloss Rücklicht/ Blinker Tankeinfüll- stutzen Reflektor Auspuff Motor Ölfüllstand Reifen (2,5 Bar) Hauptständer Firenze - Benutzerhandbuch...
- Seite 10 Bedienelemente Geschwindigkeitsanzeige Notausschalter Fernlicht/Abblendlicht (Fahrzeug startet) (Fahrzeug startet nicht) Hupe Blinker Gesamtkilometerstand Elektroschalter Blinkerschalter Fernlicht Tankanzeige Motorkontrollleuchte Firenze - Bedienelemente...
- Seite 11 Startknopf loslassen, sobald der Motor läuft. Betätigen Sie den Startknopf niemals, LOCK (Lenkradsperre): Lenker ganz nach links einschlagen, Schlüssel wenn der Motor läuft. leicht reindrücken und nach links drehen. Der Zündschlüssel kann entfernt werden. Firenze - Zündschloss...
- Seite 12 Beim Starten immer die Hinterradbremse betätigen, da das • Motor nur an gut belüfteten Orten anlassen, da CO2-Emissionen Fahrzeug sich sonst bewegen kann. gesundheitsschädigend sind. Hinweis: Sollte die Motorkontrollleuchte nach dem Starten dauerhaft leuchten, kontaktieren Sie bitte direkt unseren Service von Alpha-Mobil. Firenze - Motor starten...
- Seite 13 Beachten Sie hier bitte auch die gesetzlichen Bestim- entladung zu vermeiden. mungen und Vorschriften. Achten Sie auf eine den Wetterbedingun- gen angepasste Bereifung. HINWEIS: Störungen der Batterie sind generell von der Gewährleistung ausgeschlossen! Firenze - Hinweise zur Bedienung, Wartung und Fahrsicherheit...
- Seite 14 2,4 (±0,5) Liter auf 100 km max. Firenze 85 km/h: 2,8 (±0,5) Liter auf 100 km min. Der angegebene Verbrauch kann, je nach Einsatzgebiet, Fahrweise, Pflege und Zuladung nach oben abweichen und ist als Optimalwert zu verstehen. Firenze - Treibstofftank und Motoröl...
- Seite 15 -Bremstrommel -Batteriefach. lagern Sie keine Salze oder Chemikalien in der Nähe des Rollers. • Spülen Sie nach der Wäsche mit klarem Wasser nach, um even- tuelle Reinigungsreste zu entfernen. • Trocknen Sie das Fahrzeug mit einem Ledertuch. Firenze - Herstellerhinweise...
- Seite 16 NACH DEM WASCHEN: Mit extremer Vorsicht an einem zeit des Rollers, eine Inspektion/Reparatur durch unseren verkehrssicheren Ort einige Bremsvorgänge durchführen. Vor-Ort-Service oder einer Fachwerkstatt durchzuführen. Das Wasser auf den Bremsscheiben reduziert kurzfristig Zusätzliche Informationen finden Sie unter: die Bremsleistung. www.alpha-service.net Firenze - Herstellerhinweise 15 15...
- Seite 17 85 cm Höhe 108,5 cm 108,5 cm 108,5 cm Reifen 3,5-10 Zoll 3,5-10 Zoll 3,5-10 Zoll Leuchtmittel Bilux Bilux Bilux Batterie 12V 6Ah 12V 6Ah 12V 6Ah Tankinhalt Ca. 5 l Ca. 5 l Ca. 4,5 l Firenze - Technische Daten...
- Seite 18 P/A* P/A* Motoröl: 1,0 l (10W40) Motorölsieb* A/R* A/R* A/R* A/R* A/R* Getriebeöl: 120 ml Zündkerze Ventilspiel Einspritzanlage (Einspritzkörper, Kraftstoffleitung, Kühlmittel, Dichtheit) Legende Prüfen (P) ggf. A, E, R Austausch (A) Einstellung (E) Reinigen (R) Firenze - Inspektions- und Wartungsplan...
- Seite 19 Sie die Batterieladespannung. lischt der Gewährleistungsanspruch Ihres Fahrzeugs. Dieser Wartungsplan gilt ausschließlich für Fahrzeuge der Marke Prüfung beanspruchter Rahmenteile ALPHA MOTORS. Wartungspläne für andere Marken finden → Prüfen Sie die besonders belasteten Teile. Sie in der jeweiligen Bedienungsanleitung des Fahrzeugs.
- Seite 20 Durch den Stempel und die Unterschrift bestätigt die ausführende Werkstatt die Inspektion, ordnungs- und sachgemäß nach Vorgabe des Herstel- lerwartungsplans, durchgeführt zu haben. Es dürfen ausschließlich Original-Ersatzteile verbaut werden. Bei Nicht-Einhaltung und nicht sachgemä- ßer Wartung oder bei Durchführung der Inspektion durch Dritte erlischt jeglicher Anspruch auf Gewährleistung. Firenze - Wartungsintervalle...
- Seite 21 Fahrgestellnummer und Motornummer Fahrgestellnummer und Motornummer befinden sich am Rahmen bzw. am Motor Ihres Motorrollers. Diese werden benötigt, um Ihr Fahrzeug anzu- melden. Fahrgestellnummer Motornummer Firenze - Fahrgestellnummer und Motornummer...
- Seite 22 Lasten. Der Gewährleistungsanspruch ist nachzuweisen mit beeinträchtigen. Inspektionsnachweisen, Rechnungen mit Fahrgestellnummer, Bilder • Leichtes Austreten von Öl oder anderen Flüssigkeiten aus Dich- vom Tacho. Die Gewährleistung beinhaltet keine Mobilitätsgarantie. tungen, die keine Veränderung des Flüssigkeitsstandes bewirken. Firenze - Gewährleistungsbedingungen...
- Seite 23 • Alle LED-Lichter werden erst ausgetauscht, sofern mehr als 25% Wir gewähren grundsätzlich keine Mobilitätsgarantie! Gewährleis- der LEDs beschädigt sind. tung beginnt ab Werkstatt. Nicht unter die Gewährleistung fallen Kosten für Wartungs-, Überprü- fungs- und Säuberungsarbeiten. Firenze - Gewährleistungsbedingungen...
- Seite 24 Elektrostarter funktio- niert nicht richtig Lange Standzeit Kurze Standzeit Wartung erforderlich Bremshebel beim Star- ten gezogen? • Batterie überprüfen Servicemecha- und ggf. laden niker anfordern. • Einspritzdüse reinigen Nein • Zündkerze erneuern Bitte www.alpha-mobil.com/Service versuchen! Firenze - Fehlerbehebung bei Startproblemen...
- Seite 25 Nein Nein auch den Motor? springt nicht an Sicherung Batterie entladen ersetzen Siehe Benutzerhandbuch Nein Sicherung ist sofort Batterie mit geeignetem wieder defekt Ladegerät laden Service Service Service Service Batterie austauschen kontaktieren! kontaktieren! kontaktieren! kontaktieren! Firenze - Fehlerbehebung bei Startproblemen...
- Seite 26 Notizen Firenze - Notizen 25 25...
- Seite 27 Notizen Firenze - Notizen 26 26...
- Seite 28 Alpha-Mobil Vertriebsges. mbH Tangstedter Landstr. 561 22851 Norderstedt www.alpha-mobil.com Firenze - Benutzerhandbuch...
