Einsatz CPU 013-CCF0R00
Mit Testfunktionen Variablen steuern und beobachten

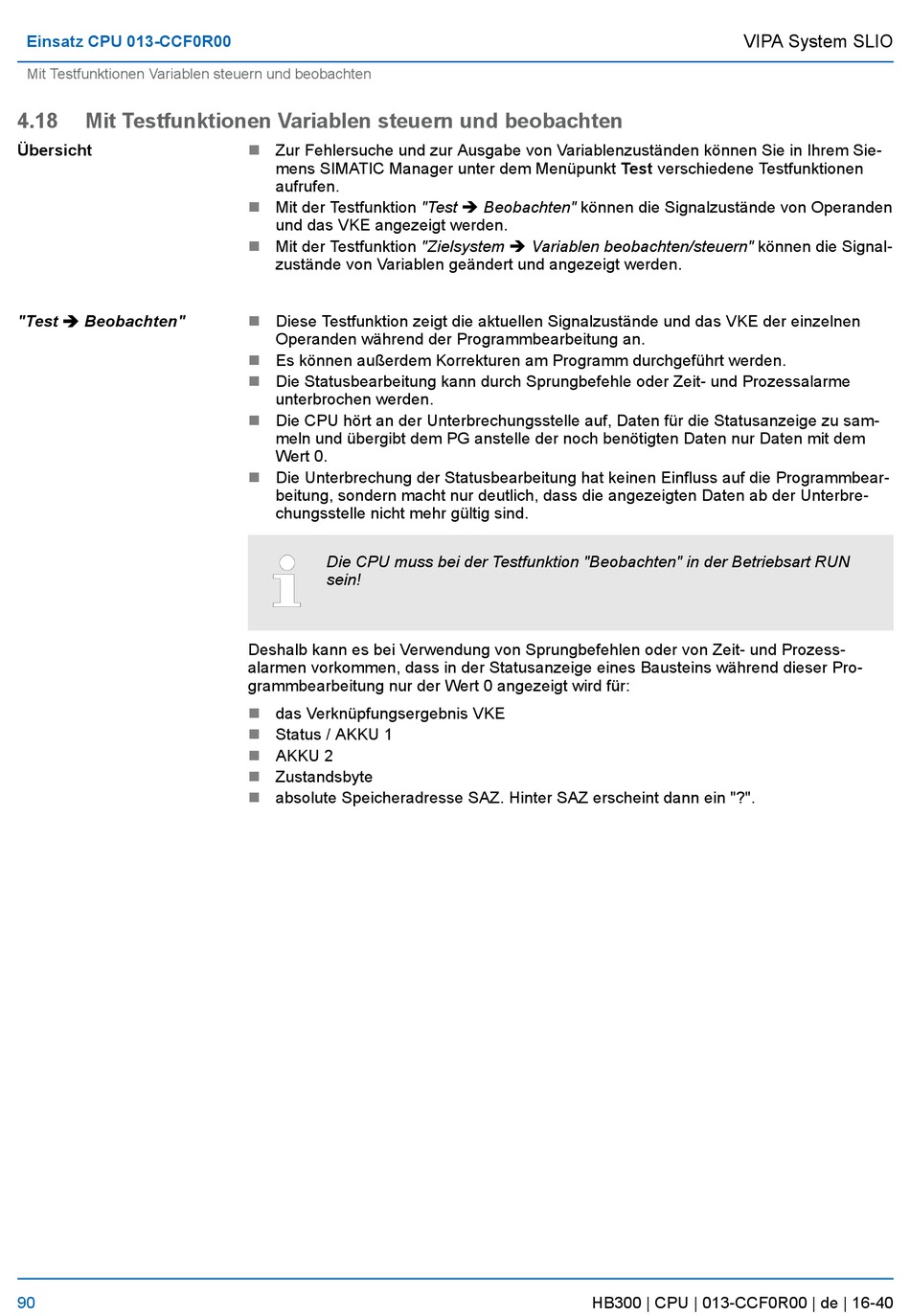

4.18
Mit Testfunktionen Variablen steuern und beobachten
Übersicht
"Test è Beobachten"
90
n
Zur Fehlersuche und zur Ausgabe von Variablenzuständen können Sie in Ihrem Sie-
mens SIMATIC Manager unter dem Menüpunkt Test verschiedene Testfunktionen
aufrufen.
Mit der Testfunktion "Test è Beobachten" können die Signalzustände von Operanden
n
und das VKE angezeigt werden.
n
Mit der Testfunktion "Zielsystem è Variablen beobachten/steuern" können die Signal-
zustände von Variablen geändert und angezeigt werden.
n
Diese Testfunktion zeigt die aktuellen Signalzustände und das VKE der einzelnen
Operanden während der Programmbearbeitung an.
n
Es können außerdem Korrekturen am Programm durchgeführt werden.
n
Die Statusbearbeitung kann durch Sprungbefehle oder Zeit- und Prozessalarme
unterbrochen werden.
n
Die CPU hört an der Unterbrechungsstelle auf, Daten für die Statusanzeige zu sam-
meln und übergibt dem PG anstelle der noch benötigten Daten nur Daten mit dem
Wert 0.
Die Unterbrechung der Statusbearbeitung hat keinen Einfluss auf die Programmbear-
n
beitung, sondern macht nur deutlich, dass die angezeigten Daten ab der Unterbre-
chungsstelle nicht mehr gültig sind.
Die CPU muss bei der Testfunktion "Beobachten" in der Betriebsart RUN
sein!
Deshalb kann es bei Verwendung von Sprungbefehlen oder von Zeit- und Prozess-
alarmen vorkommen, dass in der Statusanzeige eines Bausteins während dieser Pro-
grammbearbeitung nur der Wert 0 angezeigt wird für:
n
das Verknüpfungsergebnis VKE
Status / AKKU 1
n
n
AKKU 2
n
Zustandsbyte
n
absolute Speicheradresse SAZ. Hinter SAZ erscheint dann ein "?".
VIPA System SLIO
HB300 | CPU | 013-CCF0R00 | de | 16-40
