KC - LCDC - 48 - 6T- 230VAC
KC - LCDC - 48 - 6T- 24VDC

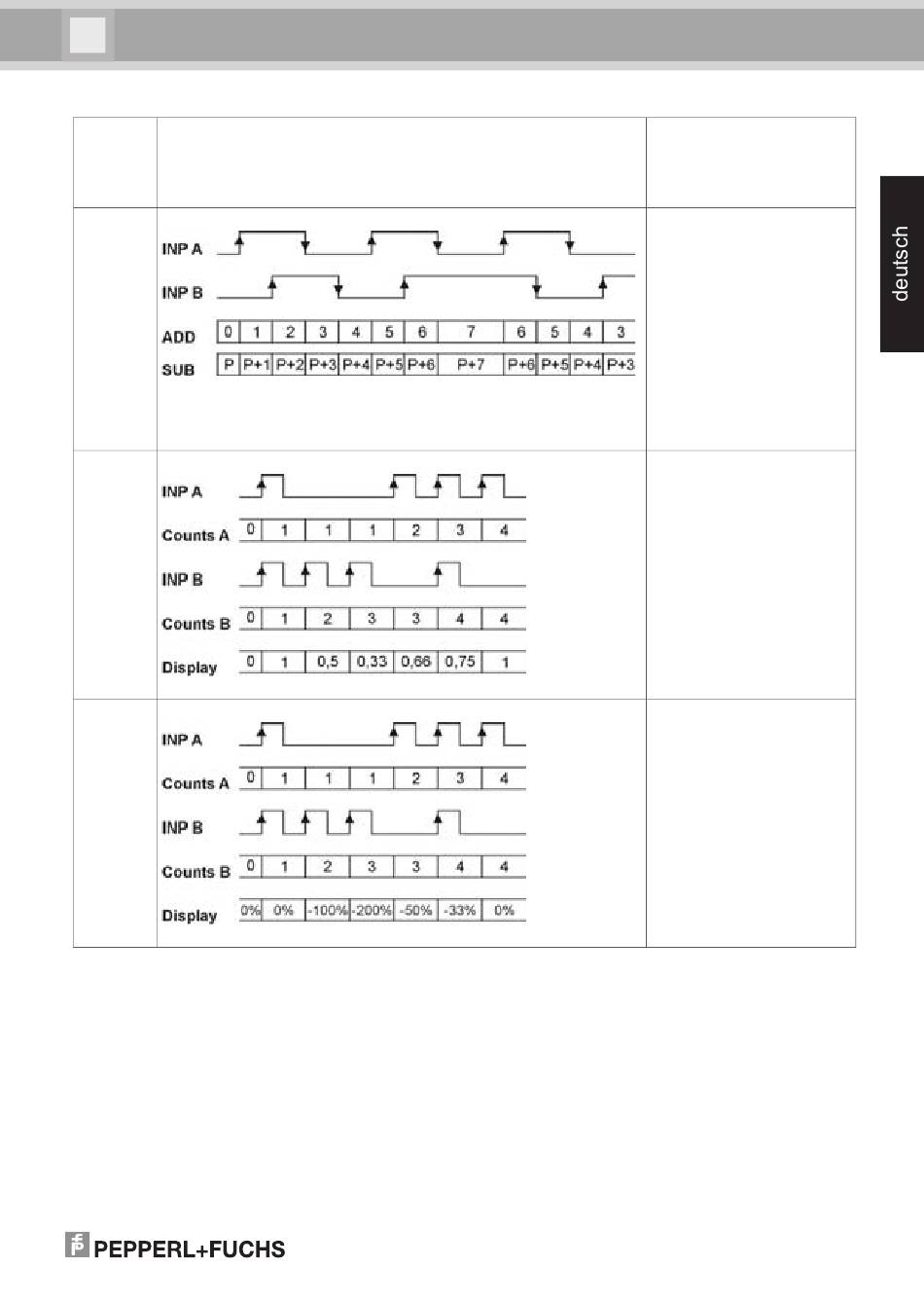

Funktion
Diagramm
Hinweis: Wenn GATE-Eingang aktiv keine Zählung
Quad 4
A / B
(A-B)/A
PnP: Zählung bei
steigender Flanke
nPn: Zählung bei fallender
Flanke
A 90° B
Inp A: Zähleingang
Zählung bei steigender und
fallender Flanke
Inp B: Zähleingang
Zählung bei steigender und
fallender Flanke, Umkehr
der Richtung
Add: Anzeige 0 --> Vorwahl
Sub: Anzeige Vorwahl -> 0
Inp A: Zähleingang 1
Inp B: Zähleingang 2
Formel:
A / B
Inp A: Zähleingang 1
Inp B: Zähleingang 2
Formel:
(A – B)/A x100
Seite 21
