KC - LCDC - 48 - 6T- 230VAC
KC - LCDC - 48 - 6T- 24VDC

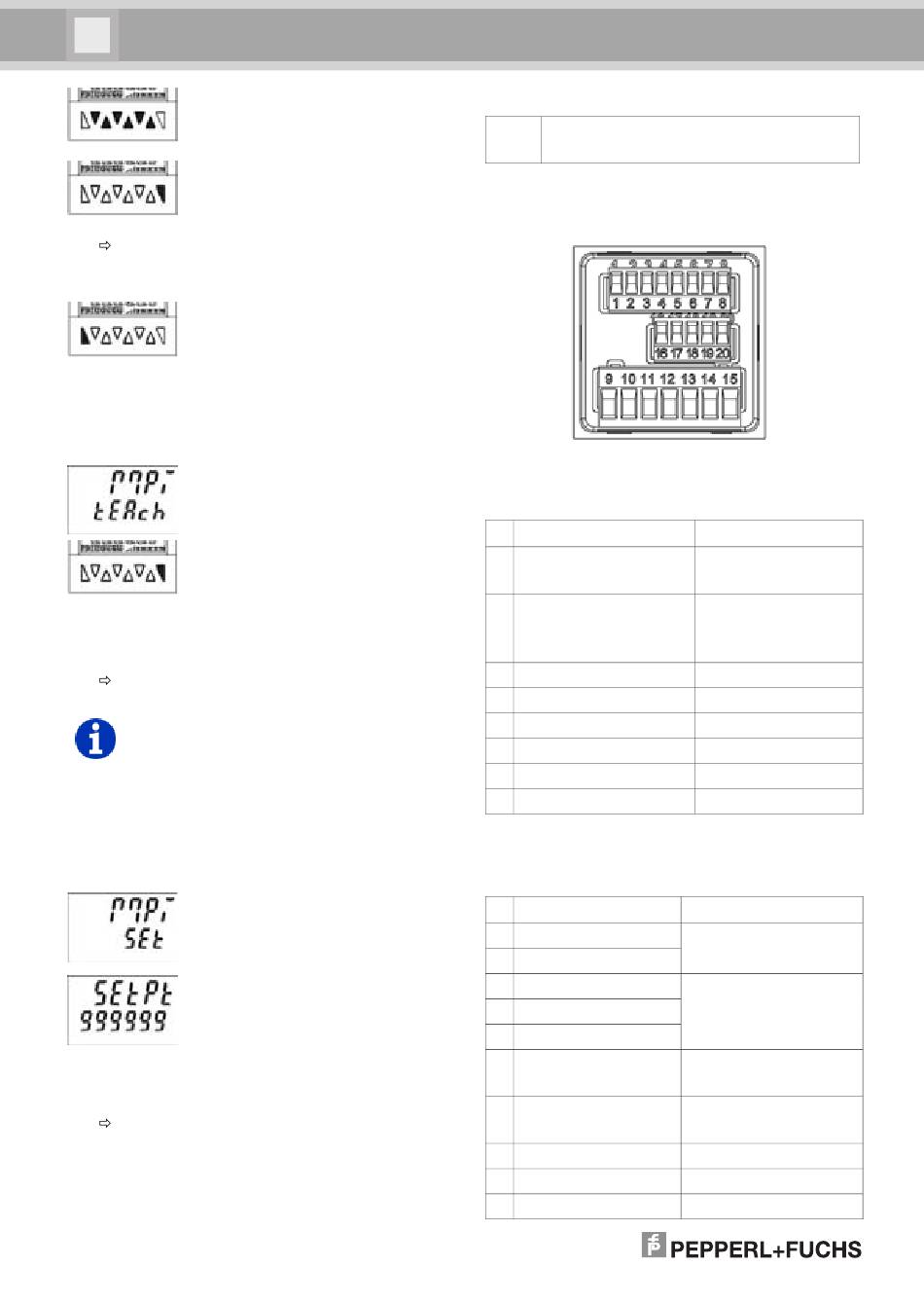

Mit Dekadentasten gewünschten
Vorwahlwert einstellen
Prog/Mode-Taste betätigen um
den Wert zu bestätigen und zu
speichern
Anzeige schaltet in den Editiermode der
nächsten Vorwahl.
Ca. 3 s nach dem letzten
Betätigen der Dekadentasten
oder durch Betätigen der Reset-
Taste wird der neue Vorwahlwert
übernommen und in den
Betriebsmode zurück geschaltet.
7.9.2 Einstellung mit Teach-Funktion
MPI-Eingang auf tEAch
programmieren
Im Betriebsmode mit der
Prog/Mode-Taste die zu
ändernde Vorwahl auswählen
MPI-Eingang (NPN oder PNP-Eingangslogik)
kurzzeitig aktivieren
der aktuelle Zählerstand wird als neuer
Vorwahlwert übernommen
Der Vorwahlwert kann anschließend
weiter mit den Dekadentaster geändert
werden
7.10
Setz-Funktion
Impulszähler und Zeitzähler können über die
Setzfunktion auf einen Wert voreingestellt werden.
MPI-Eingang auf SEt
programmieren
Menuepunkt SEtPt auf
gewünschten Wert einstellen
MPI-Eingang (NPN oder PNP-Eingangslogik)
kurzzeitig aktivieren
Impulszähler bzw. Zeitzähler wird bei add.
Ausgangsoperationen auf den Wert von
SEtPt voreingestellt, bei sub.
Ausgangsoperationen auf die Differenz
von Vorwahl 2 und den Wert von SEtPt .
Seite 16
8
Fehlermeldung
Err 1
Setzwert außerhalb des erlaubten
Bereichs
9
Anschlussbelegung
9.1
Signal- und Steuereingänge
Nr Bennennung
1
AC: 24 VDC/80 mA
DC: U
durchgeschleift
B
2
GND (0 VDC)
3
INP A
4
INP B
5
RESET
6
LOCK
7
GATE
8
MPI
9.2
Spannungsversorgung und
Ausgänge
Nr Benennung
9
Collector 1
10 Emitter1
11 Emitter 2
12 nicht belegt
13 Collector 2
14 AC: 90..260 VAC N~
DC: 10..30 VDC
15 AC: 90..260 VAC L~
DC: GND (0 VDC)
16 Common-Emitter
17 Collector 6
18 Collector 5
Funktion
Sensorversorgungs-
Spannung
Gemeinsamer
Anschluss Signal-
und Steuereingänge
Signaleingang A
Signaleingang B
Rücksetzeingang
Tastaturverriegelung
Toreingang
Benutzereingang
Funktion
Ausgang 1
Ausgang 2
Spannungsversorgung
Spannungsversorgung
Ausgang 3 bis 6
Ausgang 6
Ausgang 5
