536634

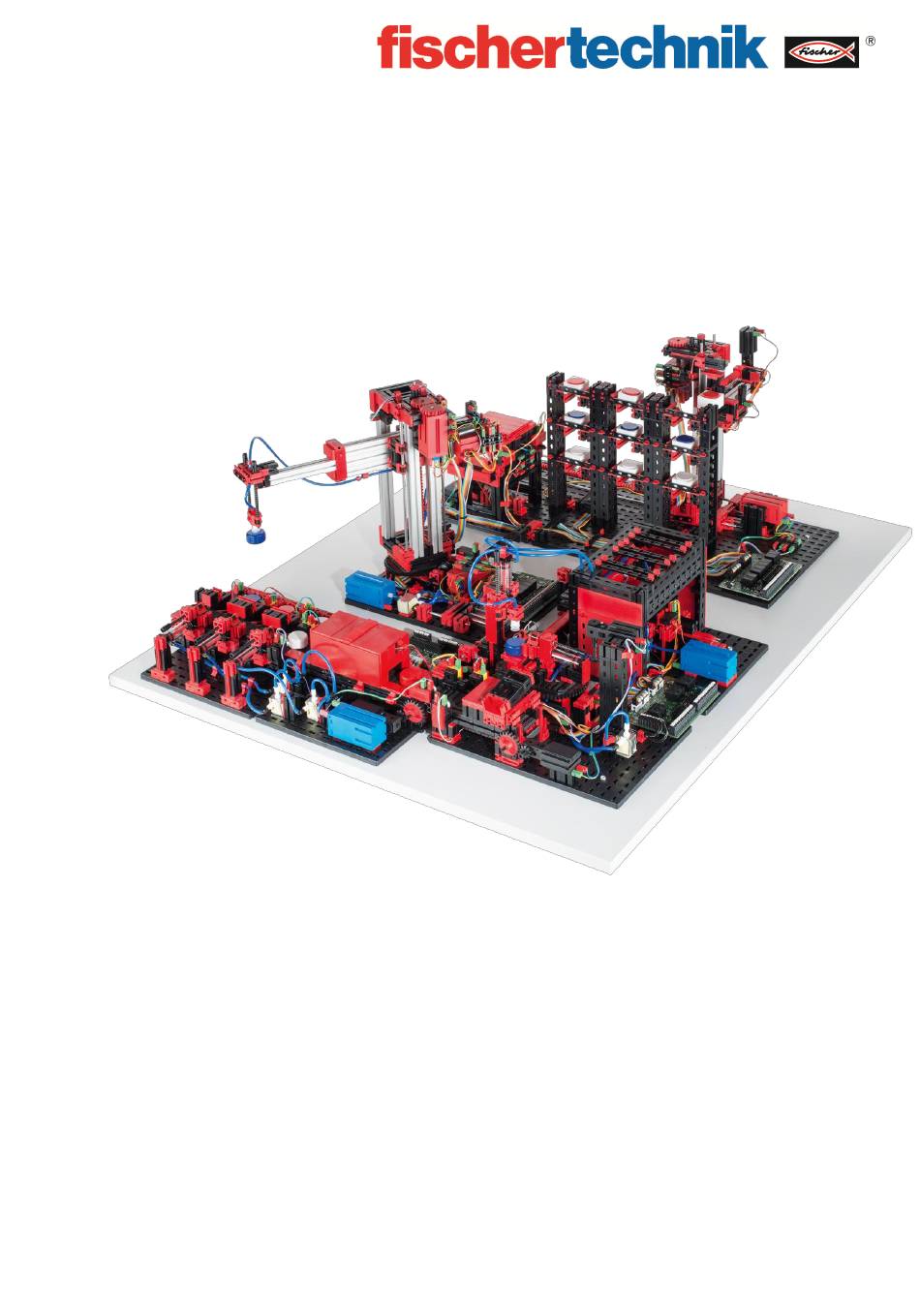

Fabrik Simulation 24V
Factory Simulation 24V

Werbung

loading

Verwandte Anleitungen für fischertechnik 536634

Inhaltszusammenfassung für fischertechnik 536634

  • Seite 1 536634 Fabrik Simulation 24V Factory Simulation 24V...
  • Seite 2 Belegungsplan für Automatisiertes Hochregallager 24V Circuit layout for Automated High-Bay Warehouse 24V Klemme Nr. Funktion Eingang/Ausgang Terminal no. Function Input/Output Stromversorgung (+) Aktoren 24V DC power supply (+) actuators Stromversorgung (+) Sensoren 24V DC power supply (+) sensors Stromversorgung (-) power supply (-) Stromversorgung (-) power supply (-)
  • Seite 3 17x2 Stiftleiste / 17x2 pin header +24V (Aktoren / actuators) +24V (Sensoren / sensors) 0V (GND) 0V (GND) SPS Eingangs- und Ausgangskonfiguration / PLC input and output configuration Eingänge / inputs Ausgänge / outputs Typ / type P-lesend / sinking input P-schaltend / sourcing output Schaltung / switching...
  • Seite 4 Belegungsplan für Bearbeitungsstation mit Brennofen 24V Circuit layout for Multi Processing Station with Oven 24V Klemme Nr. Funktion Eingang/Ausgang Terminal no. Function Input/Output Stromversorgung (+) Aktoren 24V DC power supply (+) actuators Stromversorgung (+) Sensoren 24V DC power supply (+) sensors Stromversorgung (-) power supply (-) Stromversorgung (-)
  • Seite 5 17x2 Stiftleiste / 17x2 pin header +24V (Aktoren / actuators) +24V (Sensoren / sensors) 0V (GND) 0V (GND)
  • Seite 6 Belegungsplan für Sortierstrecke mit Farberkennung 24V Circuit layout for Sorting Line with Detection 24V Klemme Nr. Funktion Eingang/Ausgang Terminal no. Function Input/Output Stromversorgung (+) Aktoren 24V DC power supply (+) actuators Stromversorgung (+) Sensoren 24V DC power supply (+) sensors Stromversorgung (-) power supply (-) Stromversorgung (-)
  • Seite 7 17x2 Stiftleiste / 17x2 pin header +24V (Aktoren / actuators) +24V (Sensoren / sensors) 0V (GND) 0V (GND)
  • Seite 8 Belegungsplan für Vakuum Sauggreifer 24V Circuit layout for Vacuum Gripper Robot 24V Klemme Nr. Funktion Eingang/Ausgang Terminal no. Function Input/Output Stromversorgung (+) Aktoren 24V DC power supply (+) actuators Stromversorgung (+) Sensoren 24V DC power supply (+) sensors Stromversorgung (-) power supply (-) Stromversorgung (-) power supply (-)
  • Seite 9 17x2 Stiftleiste / 17x2 pin header +24V (Aktoren / actuators) +24V (Sensoren / sensors) 0V (GND) 0V (GND) Begleitmaterial http://www.fischertechnik-elearning.com...
